ViewSonic CD4620 18

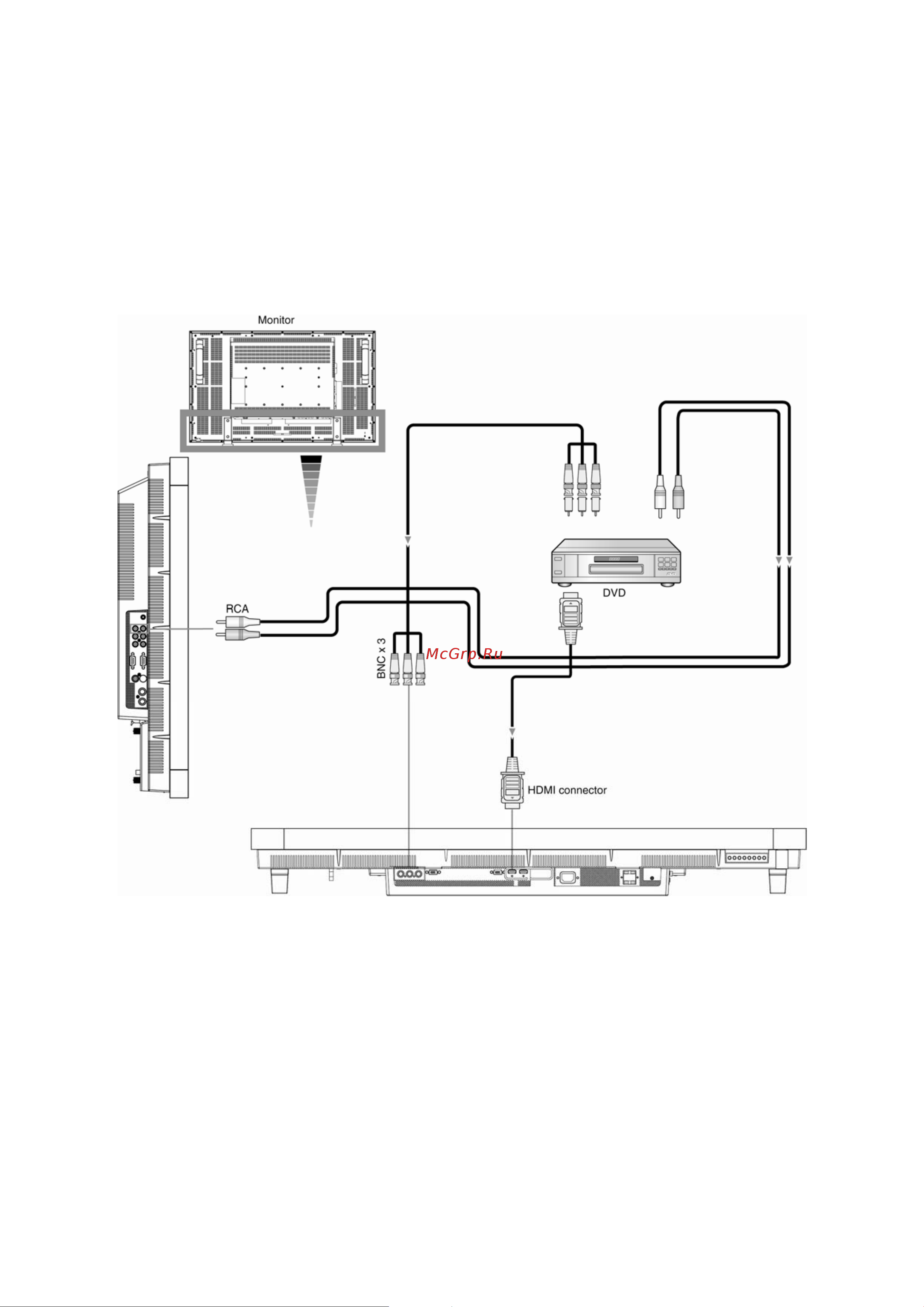

Соединение DVD-плеера с комбинированным выходом
Подсоединение DVD-плеера к ЖК-монитору позволяет отображать видеоизображения с DVD-дисков.
За более подробной информацией обратитесь к руководству владельца DVD-плеера.
Подсоединение ЖК-монитора к DVD-плееру
y Для подключения к разъему DVD/HD In (BNC) на ЖК-мониторе используйте соединительный кабель BNC (не
входит в комплект поставки). Вам потребуется переходник BNC-RCA для подключения DVD-плеера с гнездом
RCA через соединительный кабель BNC(не входит в комплект поставки).
y В качестве аудио входов могут использоваться разъемы AUDIO IN 2 и 3 (оба RCA). Для подключения выберите
[AUDIO 1], [AUDIO 2], [AUDIO 3] или [HDMI] нажатием кнопки AUDIO INPUT (Аудио вход
). Выбор HDMI возможен
только при подсоединении к RGB 1 или 2.
