Панель управления
Секция предусилителя

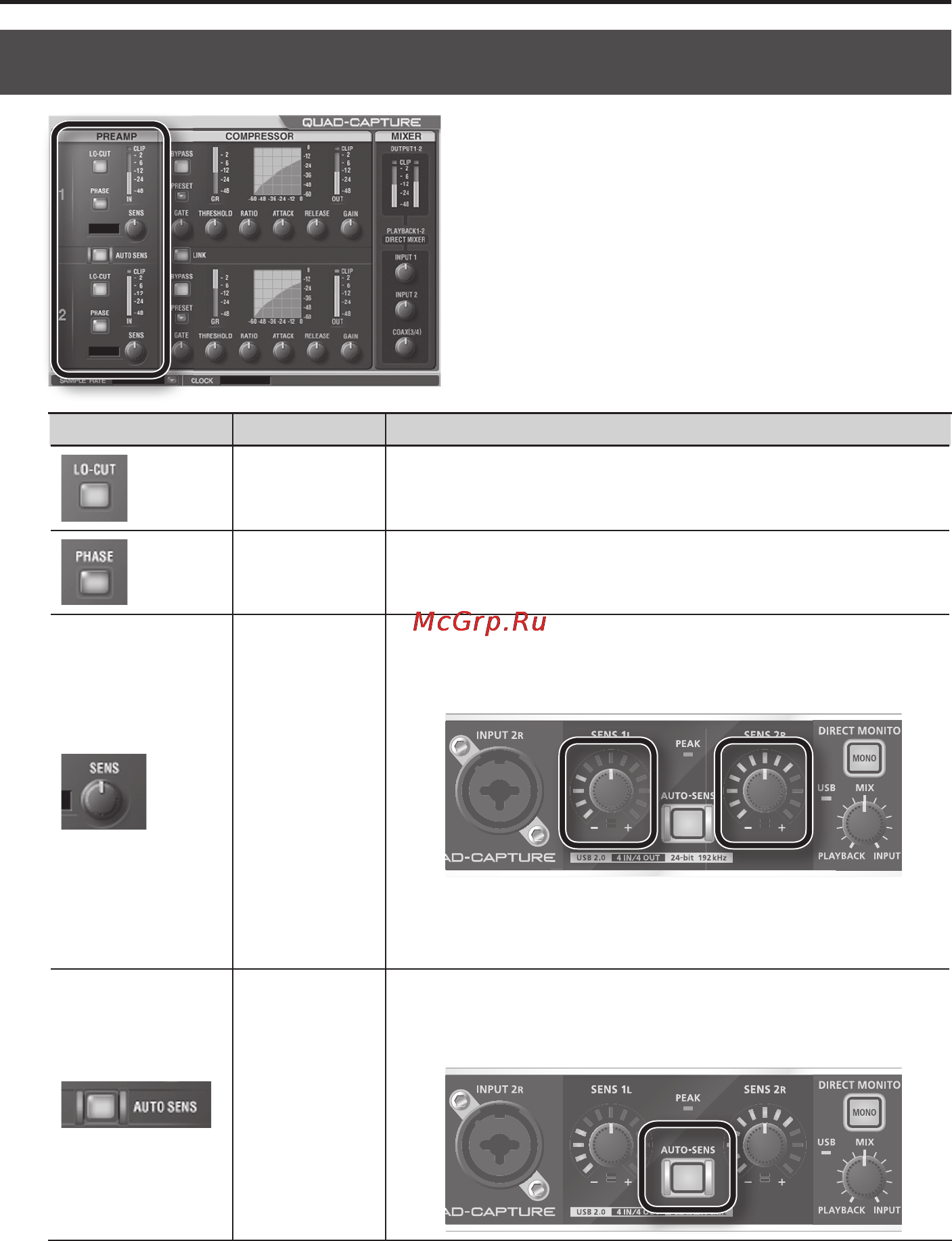

Индикация Параметр Описание
Обрезной ФНЧ
Обработка входного сигнала обрезным фильтром низких частот.
Частота среза равна 100 Гц.
Фаза Инвертирование фазы входного сигнала.
Входное
усиление
Усиление входного сигнала в диапазоне 0 – 54 дБ с шагом в 1 дБ.
Входное усиление отображается с помощью индикатора уровня
QUAD-CAPTURE.
При установке входного усиления с панели управления кнопка
[AUTO-SENS] загорается. (Это означает, что входное усиление не
совпадает с положением регулятора [SENS 1L] или [SENS 2R].)
AUTO-SENS
Включает/выключает функцию AUTO-SENS.
Если нажимать на [AUTO-SENS], кнопка [AUTO-SENS] на QUAD-
CAPTURE будет загораться/гаснуть.
