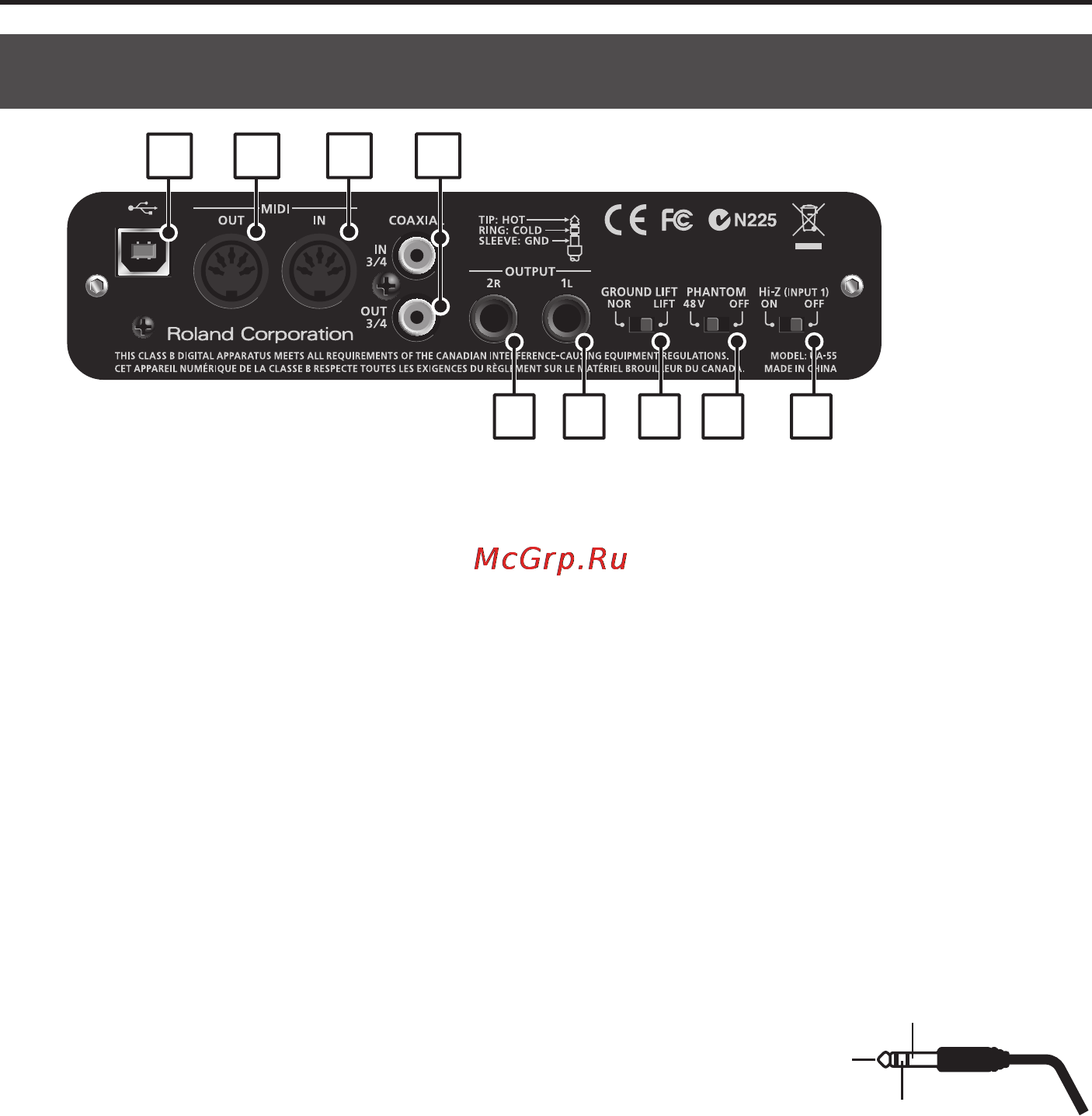

Описание панелей Тыльная панель 11 Разъем USB Служит для коммутации с компьютером Перед первым подключением QUAD CAPTURE к компьютеру в последний необходимо установить драйвер стр 14 12 Разъемы MIDI OUT IN Разъем MIDI OUT служит для подключения к звуковому MIDI модулю Разъем MIDI IN служит для подключения MIDI клавиатуры или MIDI контроллера 13 Разъемы COAXIAL IN 3 4 OUT 3 4 COAXIAL IN 3 4 служит для приема цифрового аудиоси гнала COAXIALOUT 3 4 является выходом цифрового аудиосигнала В момент синхронизации QUAD CAPTURE с внешним цифровым устройством возможно возникновение слабого щелчка что не является признаком неисправности 14 Разъемы OUTPUT 1L 2R симметричные джеки TRS Аналоговые аудиовыходы Прибор оборудован симметричными разъемами Земля экран TRS Схема их распайки приведена на рисунке ниже Всю коммутацию осуществляйте в соответствии с распайкой подключаемого оборудования 12 наконечник кольцо
