13
Описание панелей

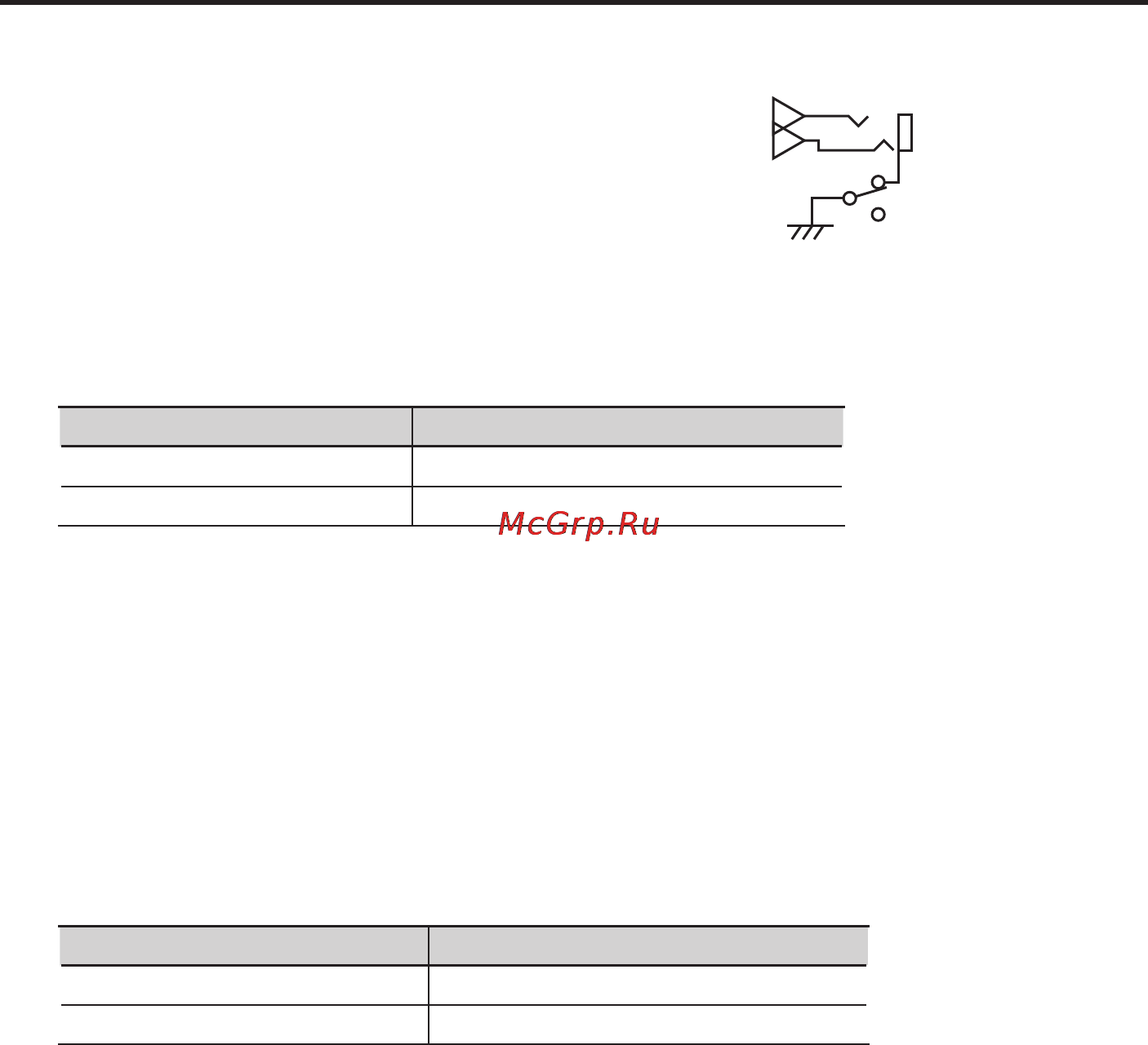

15. Селектор [GROUND LIFT]
Стандартно устанавливается в положение “NOR” (NORMAL).
Если вследствие образования земляной петли или анало-
гичного явления возникает фон, попробуйте перевести
этот селектор в положение “LIFT”, при котором происходит
отсоединение контакта "Земля (экран)" разъема OUTPUT
1L/2R от корпуса прибора.
16. Селектор [PHANTOM]
Включает/отключает подачу фантомного питания на разъемы XLR входов INPUT 1L иINPUT 2R.
Подключенное оборудование Положение селектора [PHANTOM]
Конденсаторный микрофон 48V
Прочее оборудование OFF
* Всегда отключайте фантомное питание при коммутации с любым оборудованием, кроме
конденсаторных микрофонов, в которых предусмотрено его использование. Если подать
фантомное питание на динамические микрофоны, аудиопроигрыватели или другие
устройства, не рассчитанные на его использование, можно вывести их из строя. Перед
подключением микрофона ознакомьтесь с его техническими характеристиками, которые
размещены в прилагаемом к нему руководстве пользователя.
* QUAD-CAPTURE обеспечивает фантомное питание 48 В постоянного тока, 6 мА максимум
17. Селектор [Hi-Z (INPUT 1)]
Переключает импеданс (входное сопротивление) входа INPUT 1L. Выбирайте высокий (Hi-Z)
или низкий (Lo-Z) импеданс в зависимости от подключаемого оборудования.
Подключенное оборудование Положение селектора [Hi-Z (INPUT 1)]
Гитара или бас ON
Прочее оборудование OFF
Разъемы OUTPUT
1L/2R (TRS)
NOR
LIFT
