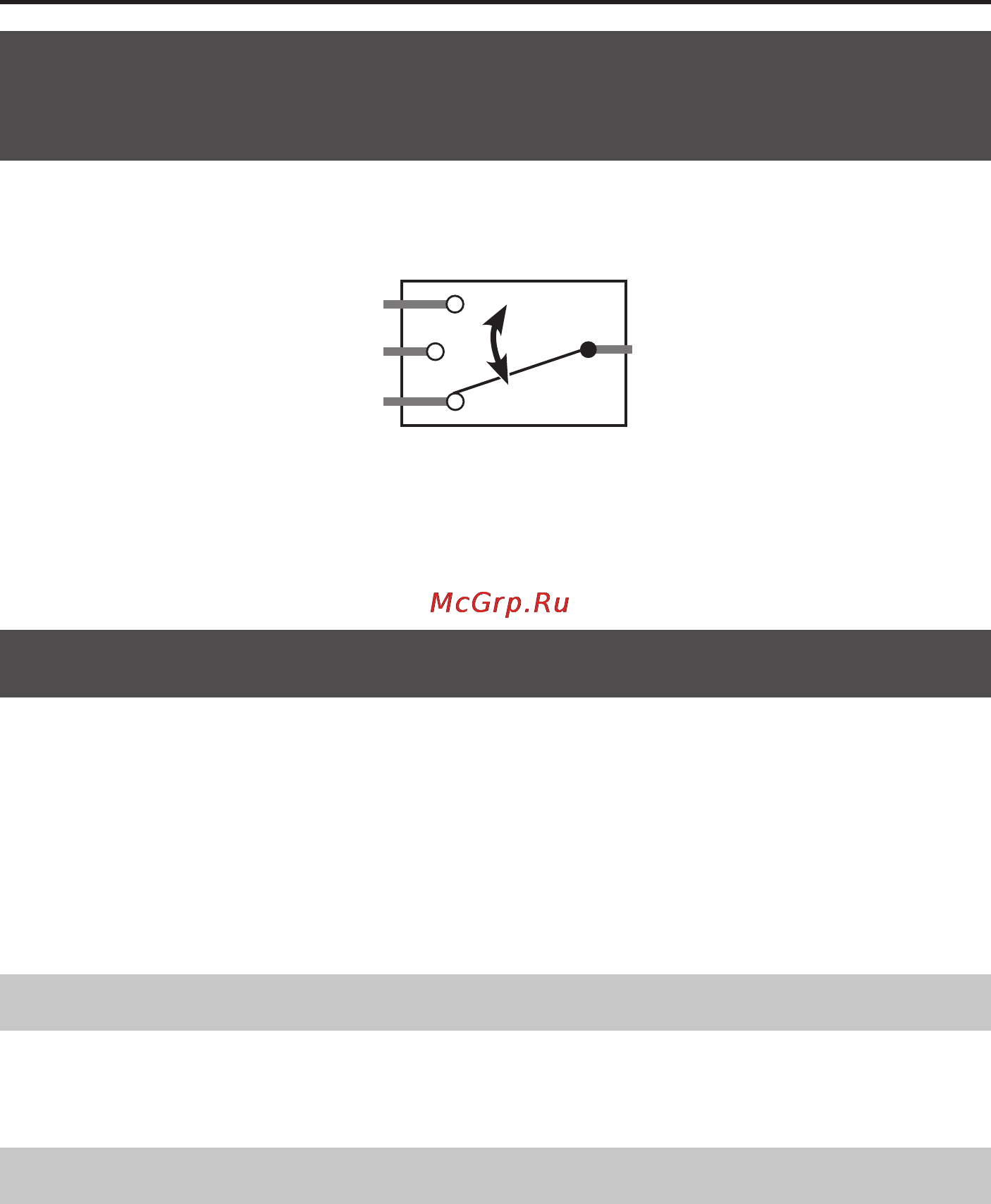

Панель управления Выбор выходного сигнала для разъема COAXIAL OUT 3 4 Можно выбрать аудиосигнал из компьютера WAVE OUT 1 2 WAVE OUT 3 4 или с микшера мониторинга подаваемый на выход COAXIAL OUT 3 4 DIGITAL OUT SELECTOR DIRECT MIX с микшера мониторинга WAVE OUT 1 2 из компьютера WAVE OUT 3 4 из компьютера 1 В MeHK Device выберите Device Settings Откроется диалоговое окно 2 В списке Digital Out выберите аудиосигнал подаваемый на выход Выход COAXIAL OUT 3 4 недоступен при использовании частоты дискретизации 192 kHz Сохранение и загрузка установок С панели управления QUAD CAPTURE можно сохранить текущие установки в качестве файла или загрузить файл с ранее сохраненными установками Сохраняются следующие установки Установки предусилителя стр 29 Установки компрессора стр 30 Установки микшера мониторинга стр 31 Установки DIGITAL OUT SELECTOR стр 32 Сохранение установок 1 В MeHK Device выберите Savesettings 2 Выберите файл в который будут сохранены установки Загрузка установок 1 В MeHK Device выберите Load settings 2 Выберите файл содержащий загружаемые установки 32
