DFC B3.2R [8/11] Шаг 7

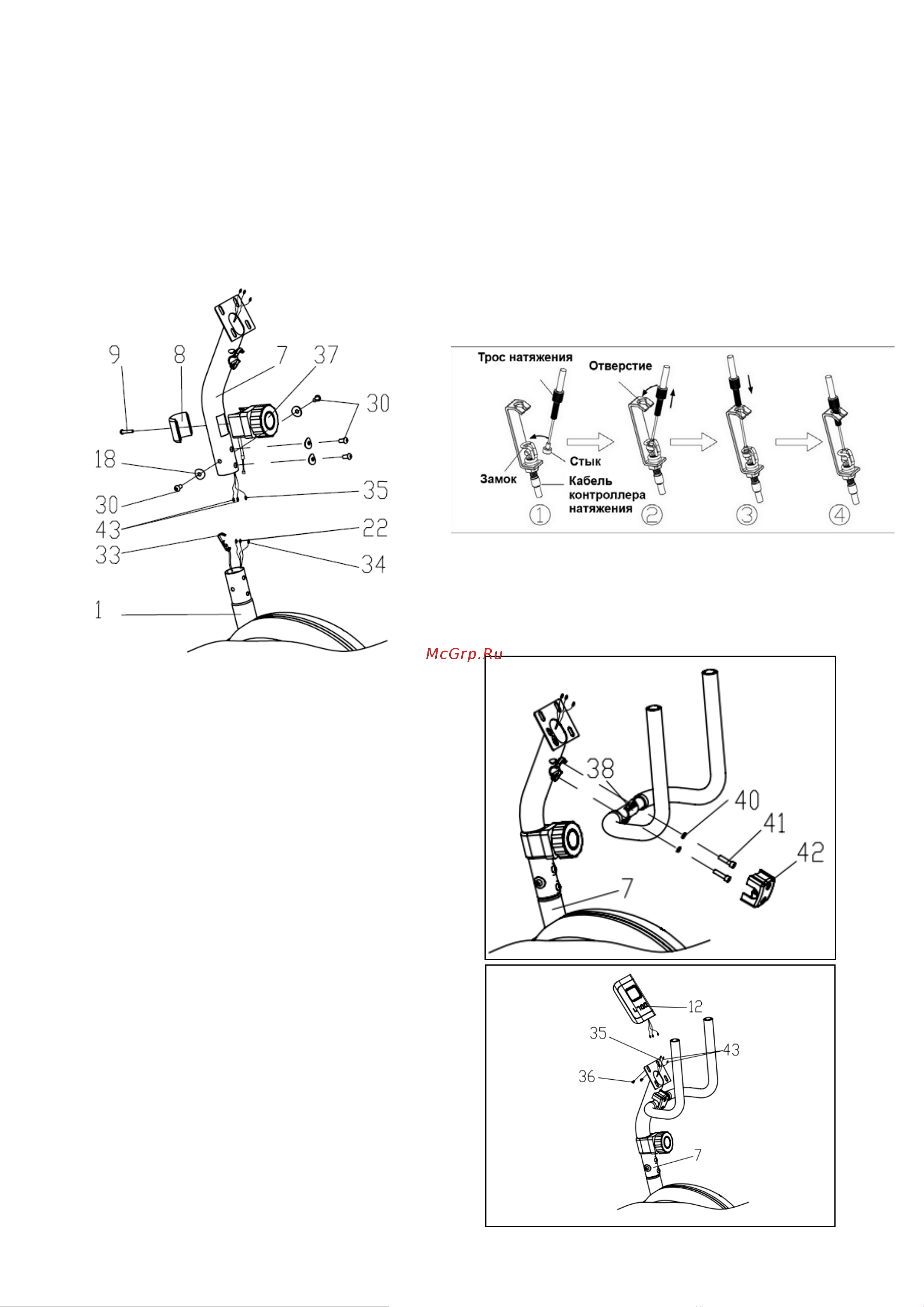

Шаг 7:

01- Вытяните трос натяжения (33) через отверстия на опоре рукоятки (7) и соедините

его должным образом с регулировкой натяжения (37). Затем прикрепите

регулировку натяжения (37) к опоре рукоятки (7) винтом (9) и кожухом (8).

02- Соедините верхние провода пульсометра (43) с нижними проводами (22) и

проводом датчика (34) с проводом (35).

03- Надежно прикрепите опору рукоятки (7) к основной раме (1) с помощью болтов (30)

и дуговых шайб (18), как покзаано.

Шаг 8:

Надежно прикрепите рукоятку (38) к опоре

рукоятки (7), используя болты (41) и

пружинных шайбы (40);

Затем наденьте крышку рукоятки (42), как

показано.

Шаг 9:

Соедините провода (43 &35) с проводами,

который идут от консоли (12)

соответствующим образом, затем

прикрепите консоль (12) к кронштейну на

верхней части опору рукоятки (7) винтами

(36), как показано.
