ИНСТРУКЦИЯ ПО СБОРКЕ:
1.ПОДОТОВКА:
A. Перед сборкой, убедитесь, что вокруг тренажера достаточно свободного места.
B. Используйте прилагаемые инструменты для сборки.
C. Перед сборкой, проверьте, все ли необходимые части имеются в наличии (выше в
данной инструкции вы найдете сборочный чертеж со всеми частями (отмечены
цифрами), из которых состоит тренажер.
2. ИНСТРУКЦИЯ ПО СБОРКЕ:
6R
6L
7
5
4
3
3
8
2
3
4
5
11
13
14
15
16
11

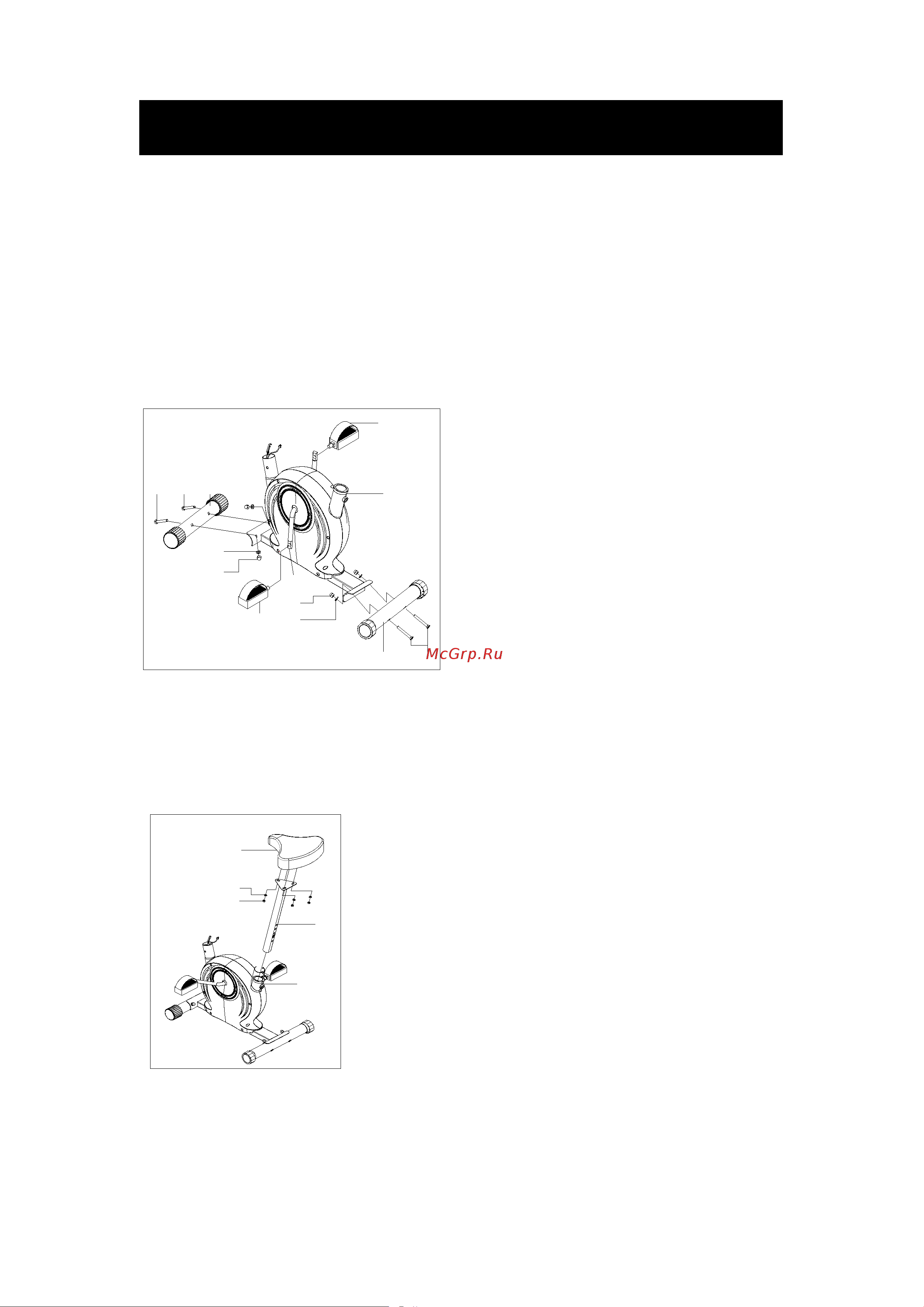

РИС.1
Рис.1:
Прикрепите передний (8) и задний
стабилизатор (2) к основной раме
(11) с помощью болта (3), глухой
гайки (4) и дуговой шайбы(5).
Педали (6L &6R) промаркированы
"L" –левая и "R" -правая.
Прикрепите их к соответствующим
шатунам. Правый шатун
находится на правой стороне
тренажера, когда вы сидите на
нем. Обратите внимание, что
правая педаль должна быть
вкручена резьбой по часовой
стрелке, а левая педаль против
часовой стрелки.
Рис.2:
Удалите болты из сиденья (16), затем
прикрепите сиденье (16) к опоре
сиденья (13) с помощью плоской
шайбы (15) и нейлоновой гайки (14).
Вставьте опору сиденья (13) в
основную раму (11)и сопоставьте
отверстия. Закрепите сиденье в
положении с помощью
регулировочной ручки (10).
Правильная высота сиденья может
быть скорректирована после того, как
тренажер полностью собран.
РИС.2
6
