DFC B503B [7/11] Рис

ВНИМАНИЕ: УБЕДИТЕСЬ, ЧТО ВЫ НАДЕЖНО ЗАТЯНУЛИ ВСЕ БОЛТЫ И ГАЙКИ

ДО НАЧАЛА ТРЕНИРОВКИ.

ПРИМЕЧАНИЕ: ЗАГЛУШКА НА ПЕРЕДНЕМ СТАБИЛИЗАТОРЕ ПОДВИЖНА, ЧТО

ОБЛЕГЧАЕТ ДЛЯ ВАС ПЕРЕМЕЩЕНИЕ ВАШЕГО ТРЕНАЖЕРА И ПОЗВОЛЯЕТ

ОТРЕГУЛИРОВАТЬ ПАРАЛЛЕЛЬНОСТЬ.

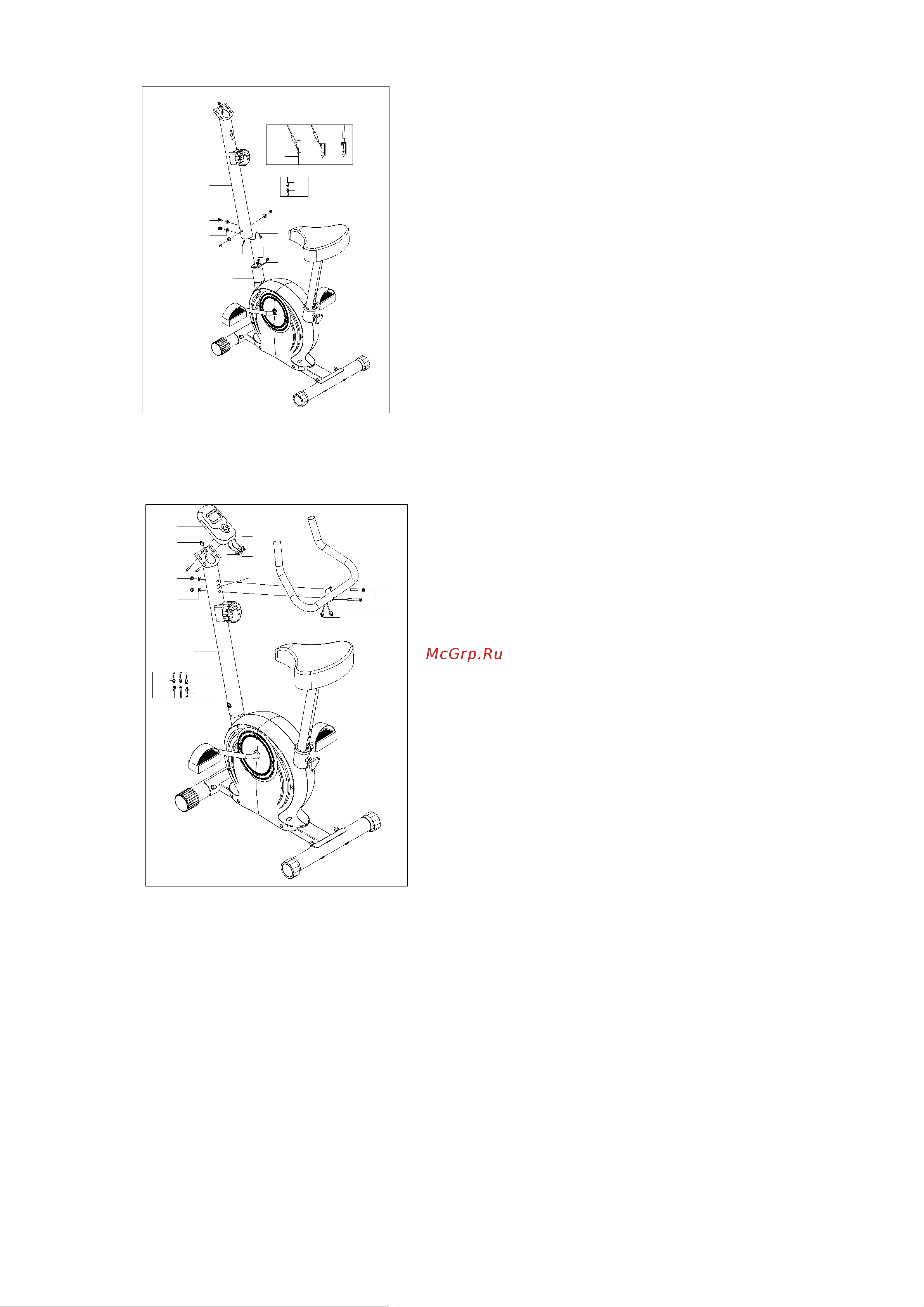

РИС.3

Рис.4:

Соедините провод датчика с

разъемом консоли. Прикрепите(26)

консоль к стойке (21) с помощью

болта(24).

Прикрепите рукоятку (30) к стойке с

помощью болта (36), гайки (4) и

плоской шайбы (5). Затем

соедините провод пульсометра (35)

с консолью (26).

РИС.4

Рис.3:

Соедините провод датчика 17 и 25;

соедините провод натяжения 18 и 33

как показано на РИС.3. Прикрепите

стойку (21) к основной раме (11) с

помощью болта (20), дуговой шайбы

(5).
