Mystery MSS-07R06 [20/26] Заливка хладагента
![Mystery MSS-07R06 [20/26] Заливка хладагента](/views2/1098509/page20/bg14.png)
20
6 Заливка хладагента
• Если патрубок длинней, чем 7 метров, то необходимо добавить хладагент. Для типа
«только охлаждение» добавленное количество А = (Lм-7м) x15г/м; для типа «тепловой
насос» прибавленное количество А = (Lм-7м) x50г/м. (A: количество добавленного хлада-
гента, L: длина патрубка)
Длина соединительного патрубка (м) 78910
(Тип «только охлаждение»), добавленное количество (г) 0 15 30 45
(Тип «тепловой насос»), добавленное количество (г) 0 50 100 150
• Выпустите воздух как указано выше.
• Заверните газовый отсечной клапан до закры-
тия, присоедините шланг наполнения
(низкое давление) к клапану обслуживания и
снова откройте газовый отсечной клапан.
• Присоедините емкость с хладагентом к шлангу
наполнения и переверните ее.
• Заполните жидким хладагентом согласно при-
веденной выше таблице.
• Отсоедините измерительный прибор от трубо-
провода после выключения отсечного
клапана, и затем снова откройте газовый от-
сечной клапан.
• Затяните гайки и крышки каждого клапана.
7 Проверка функционирования
• Перед пробным запуском тщательно выполните повторную проверку безопасности
электропроводки.
1. Работа аварийного выключателя: При каждом нажатии аварийного выключателя кондицио-
нер функционирует следующим образом:
Тип «только охлаждение: Охлаждение → Выключение
Тип нагревательного насоса: Охлаждение → Нагрев → Выключение
2. Работа дистанционного управления: Если внутренний блок «пищит» при нажатии кнопки I/O
(Вкл/Выкл), это означает, что кондиционер находится под действием дистанционного управ-
ления. После этого нажмите каждую кнопку, чтобы проверить их функционирование.
3. Работа переключателя: Откройте переднюю решетку и нажмите кнопку переключателя.
Включите питание переключателя, при этом активизируется проверка функционирования.
Если индикаторные лампы сначала включаются, а затем последовательно выключаются
или окно светодиодов внутреннего блока сначала включается, а затем выключается, система
функционирует нормально. Если одна из индикаторных ламп все время мигает или в окне
светодиодов внутреннего блока светятся коды отказа, в системе имеется неисправность,
и следует немедленно провести диагностику.

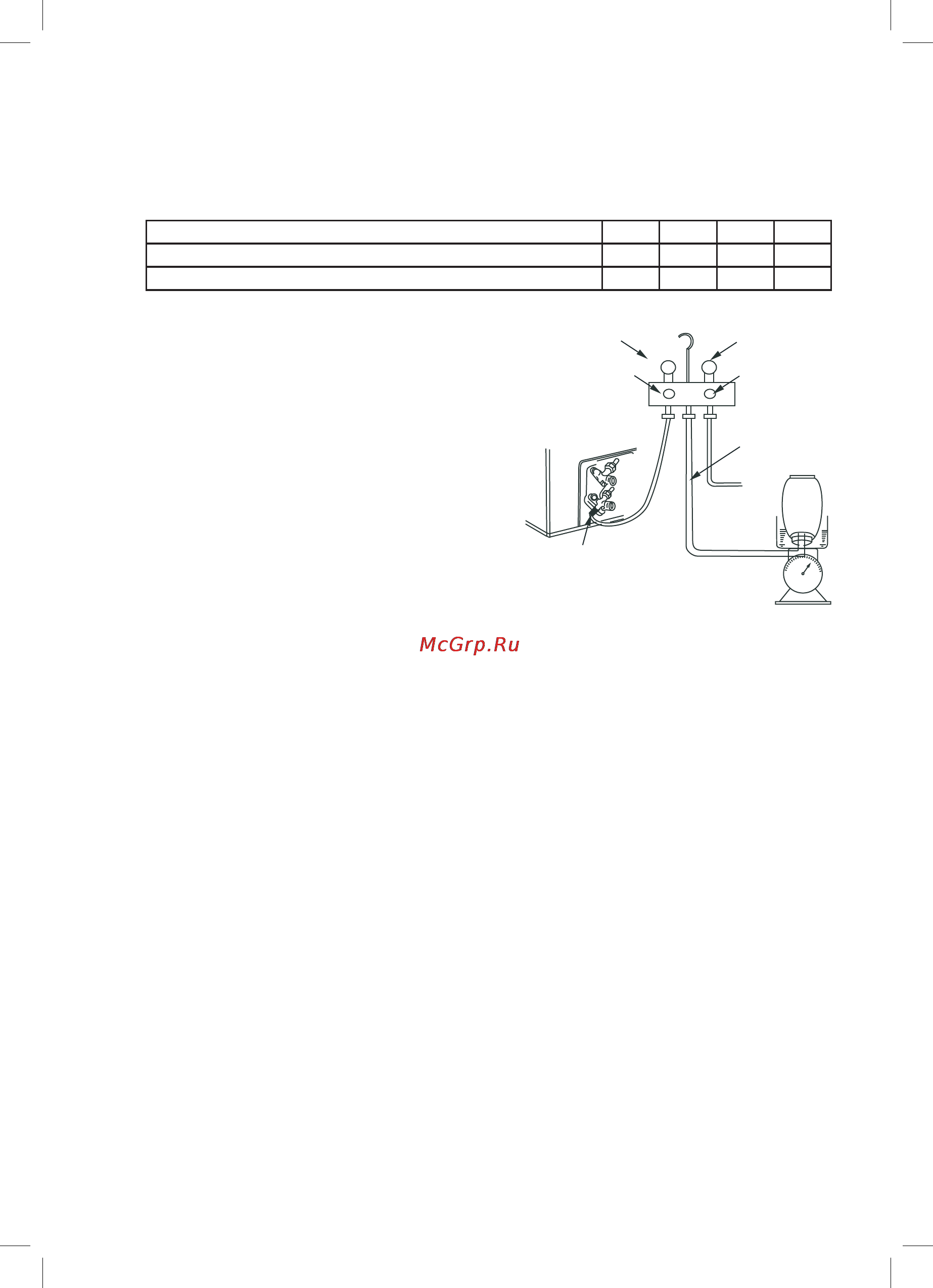

Измерительный прибор
трубопровода
Клапан низкого
давления
отверстия для
обслуживания
Трубопровод
заполнения
Манометр
Клапан высокого
давления
