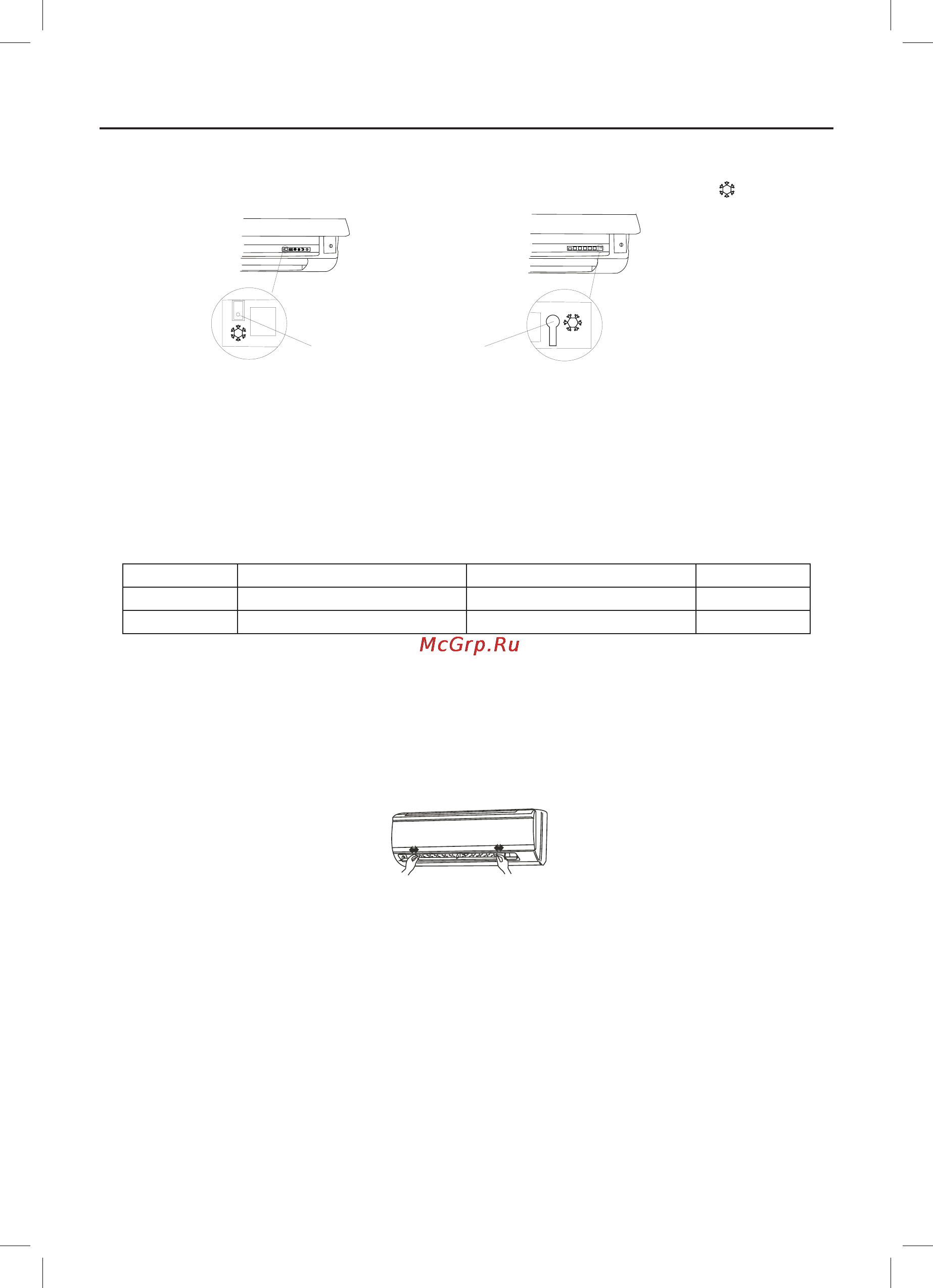

НАЗВАНИЕ ЭЛЕМЕНТОВ
3. АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ
В случае, если батареи в устройстве дистанционного управления разряжены или устройстве
дистанционного управления неисправно, пользуйтесь аварийным выключателем ( ).
• Тип „только охлаждение“
При каждом нажатии выключателя, режим меняется в последовательности ОХЛАЖДЕНИЕ
→ ВЫКЛЮЧЕНИЕ.
• Тип „тепловой насос“
При каждом нажатии выключателя, режим меняется в последовательности ОХЛАЖДЕНИЕ
→ НАГРЕВ → ВЫКЛЮЧЕНИЕ.
В следующей таблице приведены режимы заданной температуры, скорости вентилятора
и дефлектора при аварийной работе.
Режим Заданная температура Скорость вентилятора Дефлектор
Охлаждение 24°C Высокая Качание
Нагрев 24°C Высокая Качание
4. ГОРИЗОНТАЛЬНАЯ ЖАЛЮЗИЙНАЯ ПЛАСТИНА
Возьмитесь за рукоятку и переместите дефлектор, чтобы изменить направление воздушного по-
тока вправо/влево. Не регулируйте дефлектор во время работы, поскольку вентилятор вращает-
ся при высокой скорости и может защемить ваши пальцы.
Аварийный выключатель
ИЛИ:
