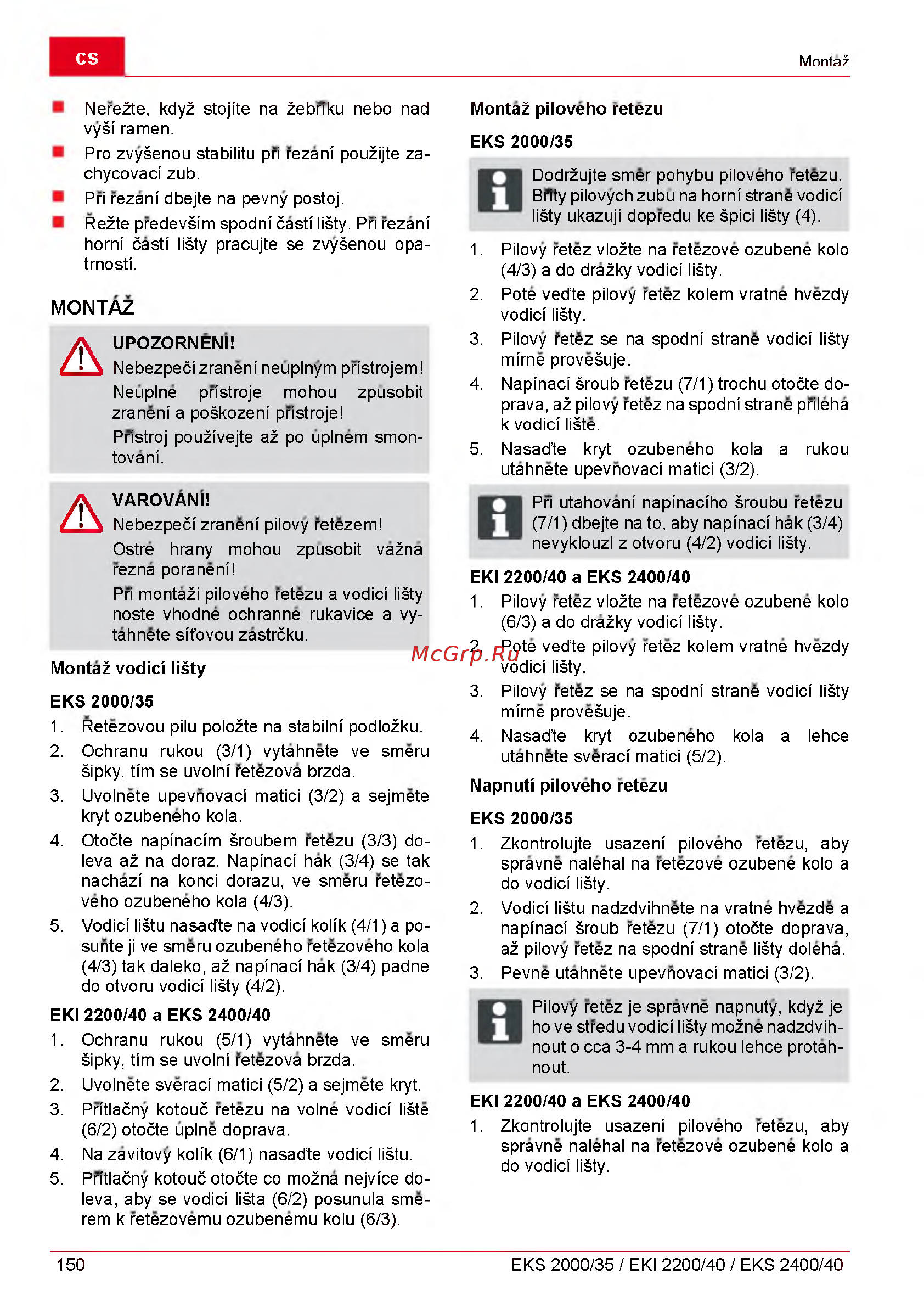

Al-Ko EKS 2000/35 [150/312] Montaž

Al-Ko EKS 2000/35 [150/312] Montaž
cs
Montaž
Nerežte, když stojite na žebriku nebo nad
vyši ramen.
Pro zvyšenou stabilitu pri rezani použijte za-
chycovaci zub.
Pri rezani dbejte na pevny postoj.
Režte predeim spodni časti lišty. Pri rezani
horni časti lišty pracujte se zvyšenou opa-
trnosti.
MONTAŽ
A
A
UPOZORNENI!
Nebezpi zraneni neuplnym pristrojem!
Neuplne pristroje mohou zpusobit
zraneni a poškozeni pristroje!
Pristroj použivejte po uplnem smon-
tovani.
VAROVANI!
Nebezpi zraneni pilovy retezem!
Ostre hrany mohou zpusobit važna
rezna poraneni!
Pri montaži piloveho retezu a vodici lišty
noste vhodne ochranne rukavice a vy-
tahnete sifovou zastrčku.
Montaž vod iri lišty
EKS 2000/35
1. Retezovou pilu položte na stabilni podložku.
2. Ochranu rukou (3/1) vytahnete ve smeru
šipky, tim se uvolni retezova brzda.
3. Uvolnete upevnovaci matici (3/2) a sejmete
kryt ozubeneho kola.
4. Otočte napinacim šroubem retezu (3/3) do-
leva až na doraz. Napinaci hak (3/4) se tak
nachazi na konci dorazu, ve smeru retezo-
veho ozubeneho kola (4/3).
5. Vodici lištu nasadte na vodici kolik (4/1) a po-
sunte ji ve smeru ozubeneho retezoveho kola
(4/3) tak daleko, napinaci hak (3/4) padne
do otvoru vodici lišty (4/2).
EKI 2200/40 a EKS 2400/40
1. Ochranu rukou (5/1) vytahnete ve smeru
šipky, tim se uvolni retezova brzda.
2. Uvolnete sveraci matici (5/2) a sejmete kryt.
3. Pritlačny koto retezu na volne vodici lište
(6/2) otočte uplne doprava.
4. Na zavitovy kolik (6/1) nasad’te vodici lištu.
5. Pritlačny kotouč otočte co možna nejvice do-
leva, aby se vodici lišta (6/2) posunula sme
rem k retezovemu ozubenemu kolu (6/3).
Montaž piloveho retezu
EKS 2000/35
Dodržujte smer pohybu piloveho retezu.
Brity pilovych zubu na horni strane vodici
lišty ukazuji dopredu ke špici lišty (4).
1. Pilovy retez vložte na retezove ozubene kolo
(4/3) a do dražky vodici lišty.
2. Pote vedte pilovy retez kolem vratne hvezdy
vodici lišty.
3. Pilovy retez se na spodni strane vodici lišty
mirne provešuje.
4. Napinaci šroub retezu (7/1) trochu otočte do-
prava, až pilovy retez na spodni strane prileha
k vodici lište.
5. Nasadte kryt ozubeneho kola a rukou
utahnete upevnovaci matici (3/2).
Pri utahovani napinaciho šroubu retezu
(7/1) dbejte na to, aby napinaci hak (3/4)
nevyklouzl z otvoru (4/2) vodici lišty.
EKI 2200/40 a EKS 2400/40
1. Pilovy retez vložte na retezove ozubene kolo
(6/3) a do dražky vodici lišty.
2. Pote vedte pilovy retez kolem vratne hvezdy
vodici lišty.
3. Pilovy retez se na spodni strane vodici lišty
mirne provešuje.
4. Nasadte kryt ozubeneho kola a lehce
utahnete sveraci matici (5/2).
Napnuti piloveho retezu
EKS 2000/35
1. Zkontrolujte usazeni piloveho retezu, aby
spravne nalehal na retezove ozubene kolo a
do vodici lišty.
2. Vodici lištu nadzdvihnete na vratne hvezde a
napinaci šroub retezu (7/1) otočte doprava,
pilovy retez na spodni strane lišty doleha.
3. Pevne utahnete upevnovaci matici (3/2).
Pilovy retez je spravne napnuty, když je
ho ve stredu vodici lišty mne nadzdvih-
nout o cca 3-4 mm a rukou lehce protah-
nout.
EKI 2200/40 a EKS 2400/40
1. Zkontrolujte usazeni piloveho retezu, aby
spravne nalehal na retezove ozubene kolo a
do vodici lišty.
150 EKS 2000/35 / EKI 2200/40 / EKS 2400/40
