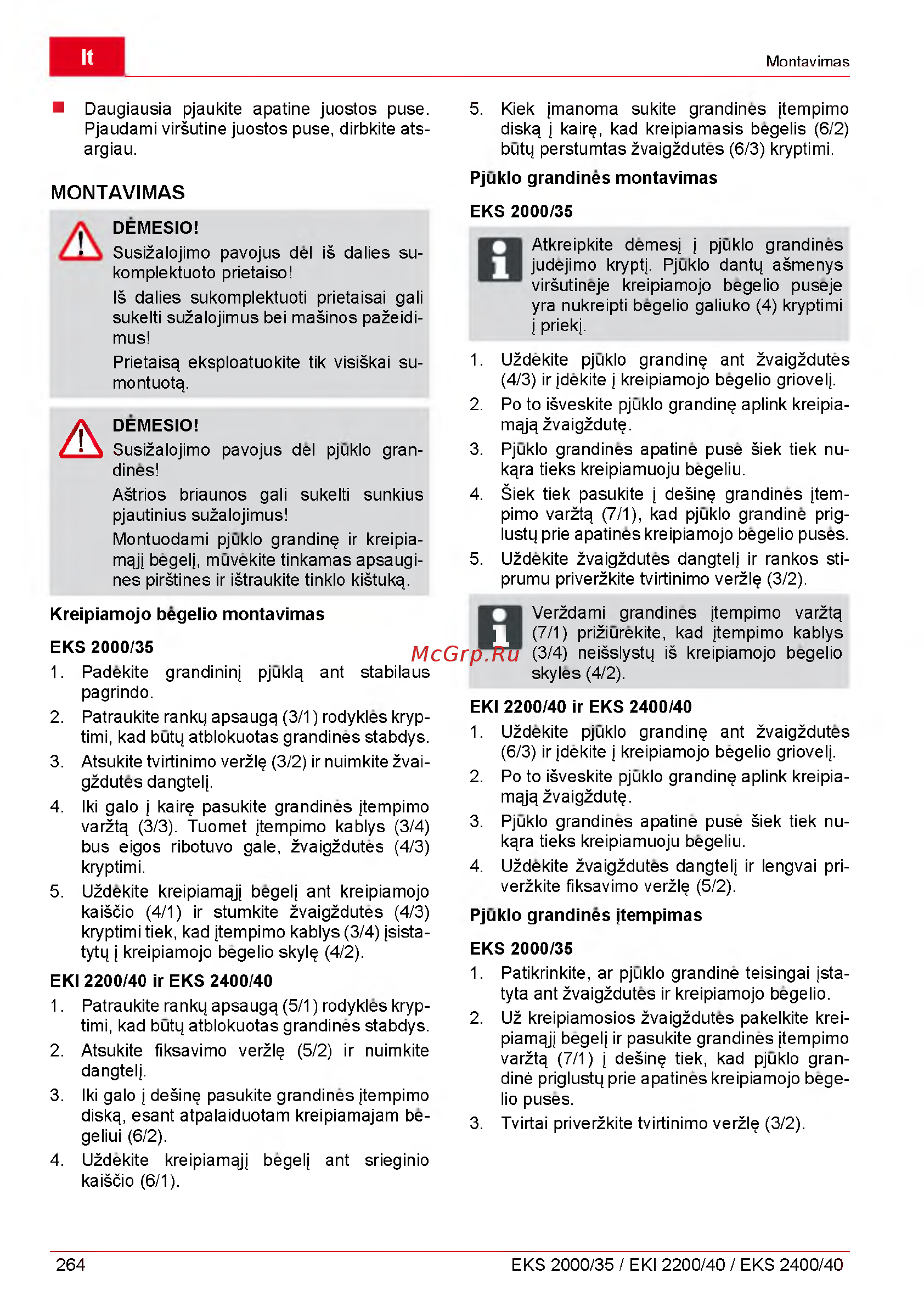

Montavimas
Daugiausia pjaukite apatine juostos puse.
Pjaudami viršutine juostos puse, dirbkite ats-
argiau.
MONTAVIMAS
Kreipiamojo begelio montavimas
EKS 2000/35
1. Padekite grandininj pjukla ant stabilaus
pagrindo.
2. Patraukite rankq apsauga (3/1) rodykles kryp-
timi, kad butq atblokuotas grandines stabdys.
3. Atsukite tvirtinimo veržl^ (3/2) ir nuimkite žvai-
gždutes dangtelj.
4. Iki galo j kair^ pasukite grandines jtempimo
varžta (3/3). Tuomet jtempimo kablys (3/4)
bus eigos ribotuvo gale, žvaigždutes (4/3)
kryptimi.
5. Uždekite kreipiamajj begelj ant kreipiamojo
kačio (4/1) ir stumkite žvaigždutes (4/3)
kryptimi tiek, kad jtempimo kablys (3/4) jsista-
tytq j kreipiamojo begelio skyl$ (4/2).
EKI 2200/40 ir EKS 2400/40
1. Patraukite rankq apsauga (5/1) rodykles kryp-
timi, kad butq atblokuotas grandines stabdys.
2. Atsukite fiksavimo veržl^ (5/2) ir nuimkite
dangtelj.
3. Iki galo j dešin^ pasukite grandines jtempimo
disk^, esant atpalaiduotam kreipiamajam be-
geliui (6/2).
4. Uždekite kreipiamajj begelj ant srieginio
kačio (6/1).
5. Kiek jmanoma sukite grandines jtempimo
diska j kair^, kad kreipiamasis begelis (6/2)
butq perstumtas žvaigždutes (6/3) kryptimi.
Pjuklo grandines montavimas
EKS 2000/35
Atkreipkite demesj j pjuklo grandines
judejimo kryptj. Pjuklo dantq ašmenys
viršutineje kreipiamojo begelio puseje
yra nukreipti begelio galiuko (4) kryptimi
j priekj.
1. Uždekite pjuklo grandin^ ant žvaigždutes
(4/3) ir jdekite j kreipiamojo begelio griovelj.
2. Po to veskite pjuklo grandin^ aplink kreipia-
maja žvaigždut^.
3. Pjuklo grandines apatine puse šiek tiek nu-
kara tieks kreipiamuoju begeliu.
4. Šiek tiek pasukite j dešin^ grandines jtem
pimo varžta (7/1), kad pjuklo grandine prig-
lustq prie apatines kreipiamojo begelio puses.
5. Uždekite žvaigždutes dangtelj ir rankos sti-
prumu priveržkite tvirtinimo veržl^ (3/2).
Verždami grandines jtempimo varžta
(7/1) priurekite, kad jtempimo kablys
(3/4) neišslystq kreipiamojo begelio
skyles (4/2).
EKI 2200/40 ir EKS 2400/40
1. Uždekite pjuklo grandin^ ant žvaigždutes
(6/3) ir jdekite j kreipiamojo begelio griovelj.
2. Po to veskite pjuklo grandin^ aplink kreipia-
maja žvaigždut^.
3. Pjuklo grandines apatine puse šiek tiek nu-
kara tieks kreipiamuoju begeliu.
4. Uždekite žvaigždutes dangtelj ir lengvai pri
veržkite fiksavimo veržl^ (5/2).
Pjuklo grandines jtempimas
EKS 2000/35
1. Patikrinkite, ar pjuklo grandine teisingai jsta-
tyta ant žvaigždutes ir kreipiamojo begelio.
2. kreipiamosios žvaigždutes pakelkite krei-
piamajj begelj ir pasukite grandines jtempimo
varžta (7/1) j dešin^ tiek, kad pjuklo gran
dine priglustq prie apatines kreipiamojo bege-
lio puses.
3. Tvirtai priveržkite tvirtinimo veržl^ (3/2).
DEMESIO!
Susalojimo pavojus del dalies su-
komplektuoto prietaiso!
dalies sukomplektuoti prietaisai gali
sukelti sužalojimus bei mašinos pažeidi-
mus!
Prietaisa eksploatuokite tik visiškai su-
montuota.
A
DEMESIO!
Susalojimo pavojus del pjuklo gran-
dines!
Aštrios briaunos gali sukelti sunkius
pjautinius sužalojimus!
Montuodami pjuklo grandin^ ir kreipia-
majj begelj, muvekite tinkamas apsaugi-
nes pirštines ir ištraukite tinklo ktuka.
1
264 EKS 2000/35 / EKI 2200/40 / EKS 2400/40
