CTE International 250 W FM Transmitter - TX 250 PLUS Features & Operations

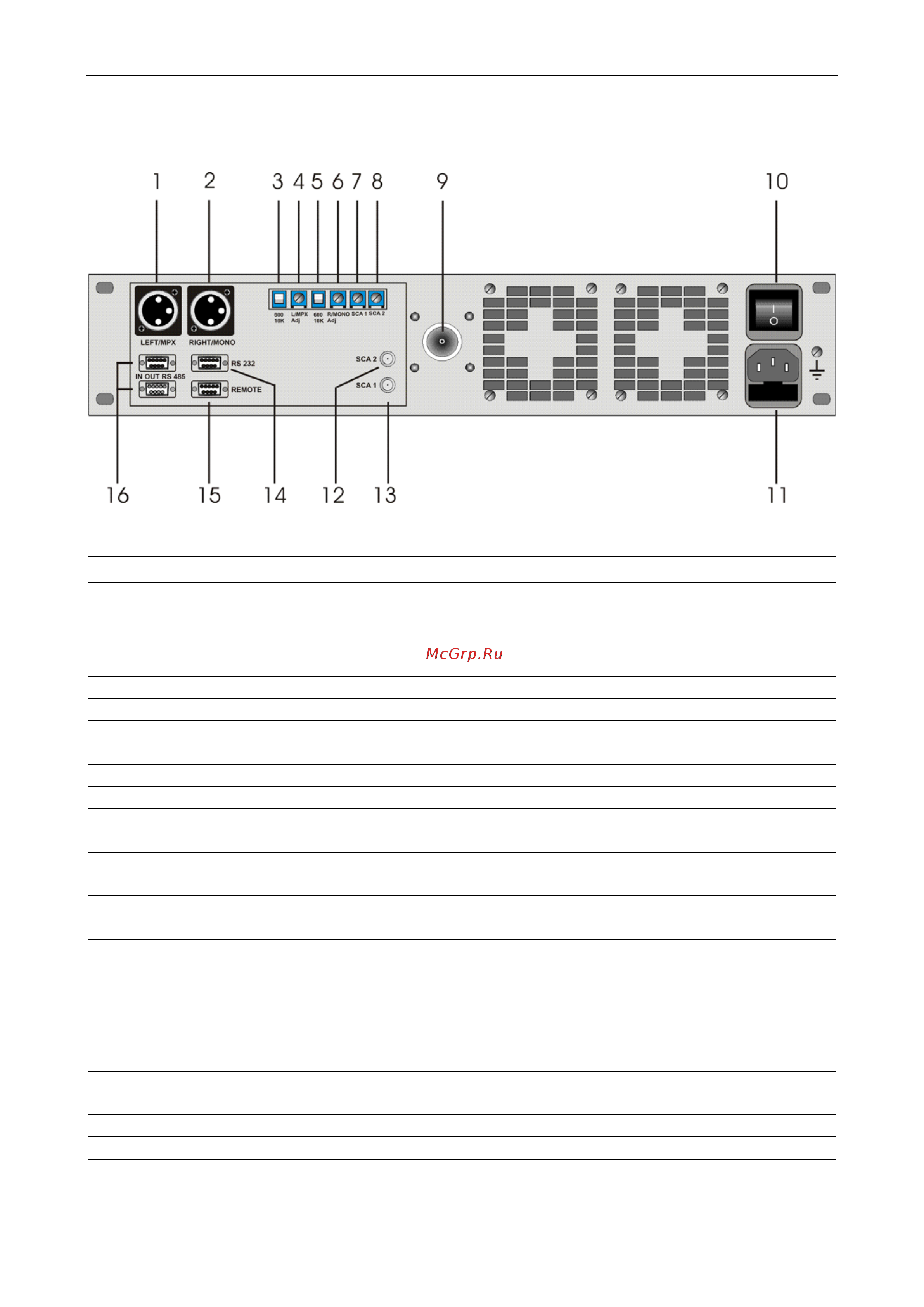

1.8.2 Вид сзади
Номер Описание
1
ЛЕВЫЙ и КСС входы
2 ПРАВЫЙ и МОНО входы
3 Переключатель импеданса ЛЕВОГО/КСС входа (600 ohm –10Kohm )
4 Переключатель импеданса ПРАВОГО/МОНО входа (600 ohm –
10Kohm )
5 Настройка ЛЕВОГО/КСС канала
6 Настройка ПРАВОГО/МОНО канала
7 ВХОД РДС И ПОДНЕСУЩЕЙ
Регулировка входа SCA1
8 ВХОД РДС И ПОДНЕСУЩЕЙ
Регулировка входа SCA2
9 РЧ ВЫХОДНОЙ РАЗЪЕМ
N-гнездо
10 ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
Полностью отключает цепи передатчика
11 ГНЕЗДО ПИТАНИЯ И ПРЕДОХРАНИТЕЛИ
90-265V/50-60Hz.
12 Вход поднесущей SCA2
13 Вход поднесущей SCA1
14 РАЗЪЕМ RS 232 для подключения VL1000PLUS
RS232 DB9-гнездо (только для GSM).
15 Дистанционное управление DB9
16 РАЗЪЕМ RS 485 ВХОД/ВЫХОД
September, 2007 Описание и инструкция по эксплуатации Page 2 - 12
