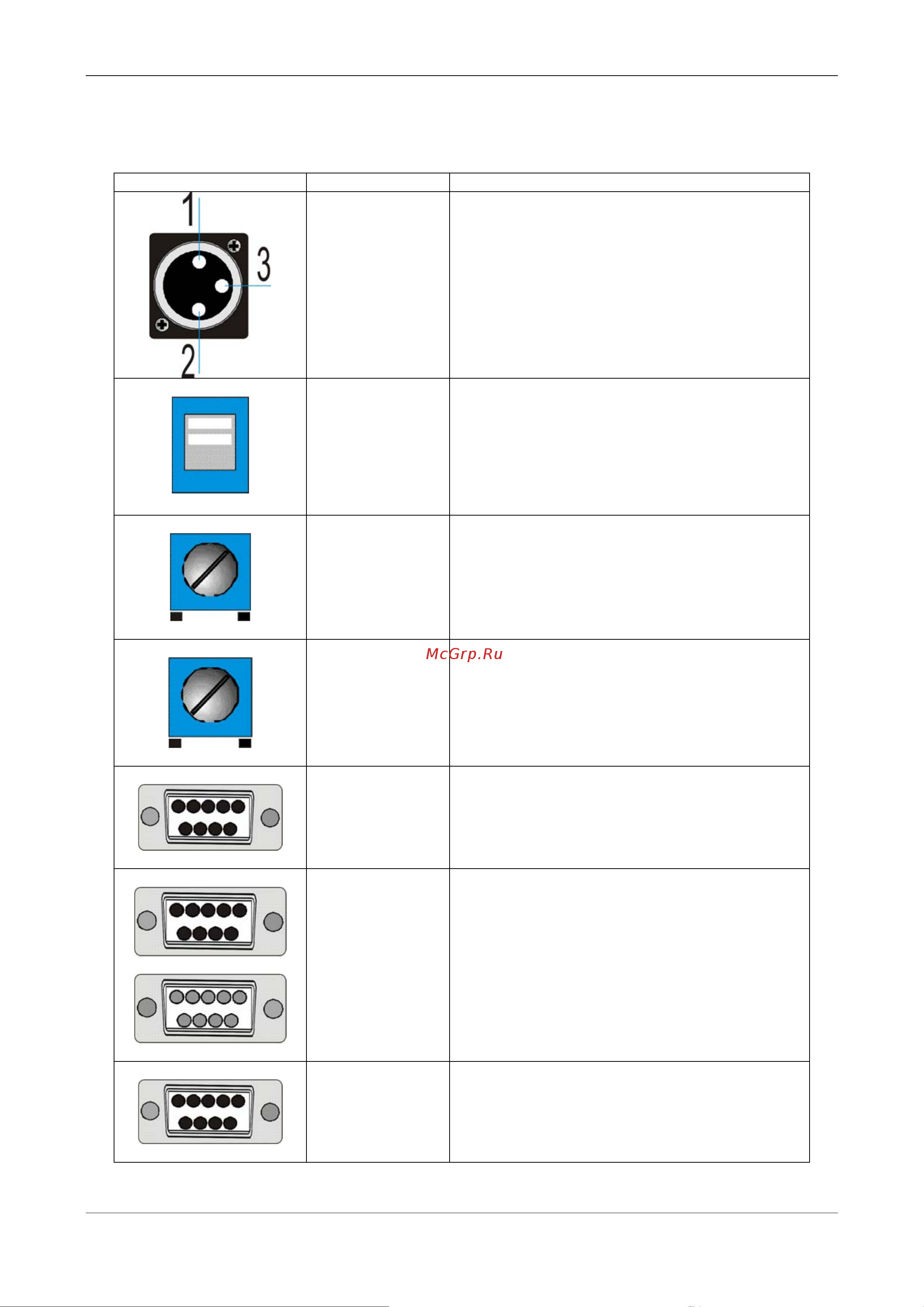

1.8.3.2 Задняя Панель
PICTURE ITEM DESCRIPTION
LEFT-MPX
RIGHT-MONO
Пин 1 Gnd - ЗЕМЛЯ, Пин 2 (+input) -
ПЛЮС , Пин 3 ( –input) - МИНУС .
Симметричный вход: пины 3-2 .
Несимметричный: Пины 3/1-2 на
ЗЕМЛЮ.
SWITCH
IMPEDANCE
AUDIO 1
AUDIO2
Два переключателя входного
импеданса
ВКЛ (Switch ON) =600 ohm
ВЫКЛ (Off) = 10Kohm
LEFT-MPX
Adjustment
RIGHT-MONO
Adjustment
Триммер настройки входного уровня по
НЧ для ЛЕВОГО/КСС или
ПРАВОГО/МОНО входы, диапазон
настройки :-6/+12dBm
SCA 1, SCA 2
Adjustment
Настройка уровней входов поднесущей
в пределах от 10% до 90% от номинала
REMOTE Данный разъем позволяет подключать
GSM модуль, для посылки состяния
передатчика через SMS и
дистанционного контроля.
RS 485 IN OUT
Д
анный используется для
параллельного подсоединения к
нескольким усилителям
RS 232 Данный используется доя ДУ и
сервисных функций.
September, 2007 Описание и инструкция по эксплуатации Page 2 - 14
