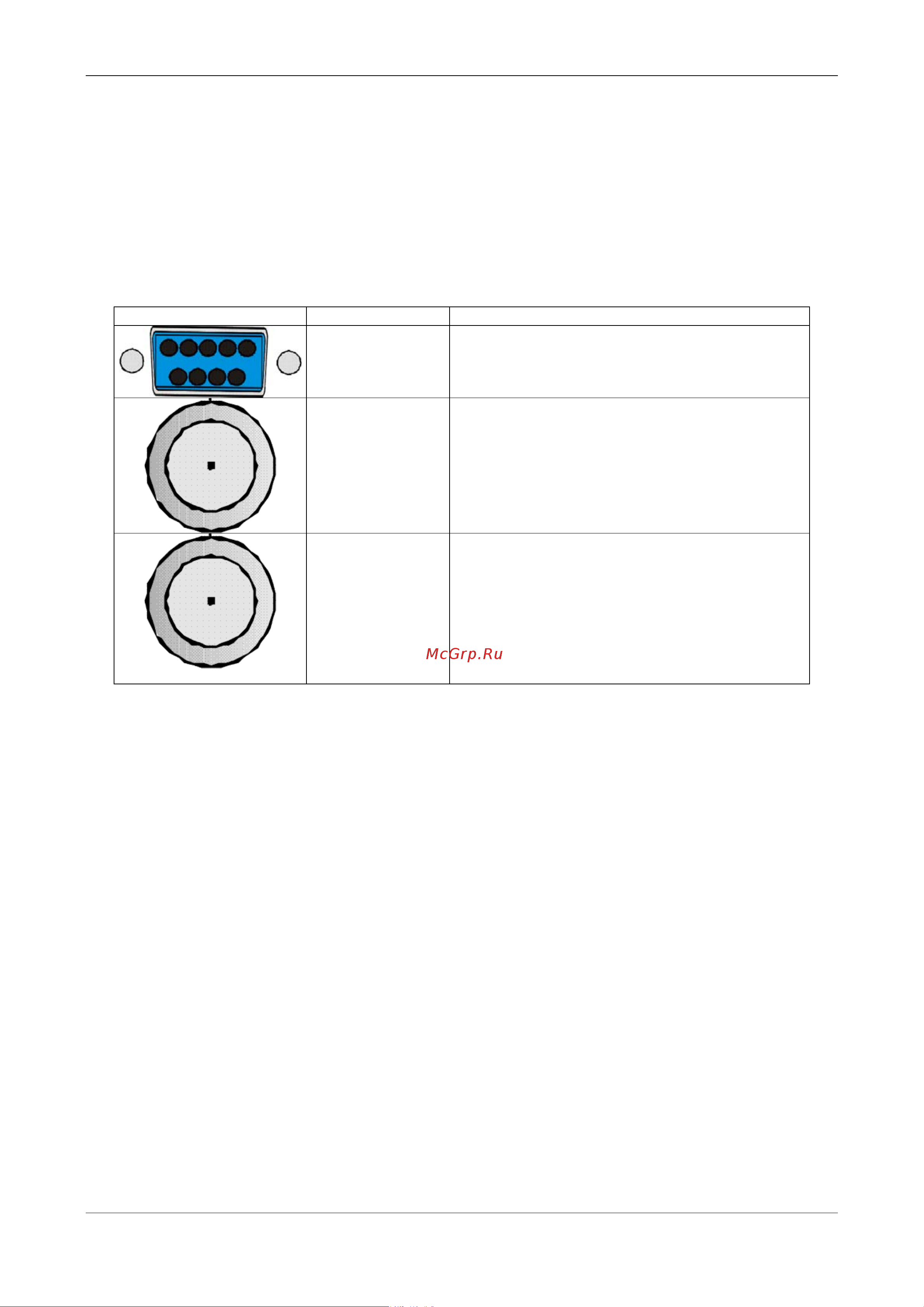

CTE International 250 W FM Transmitter - TX 250 PLUS Features & Operations
1.8.3 ОПИСАНИЕ РАЗЪЕМОВ И СОДИНЕНИЙ
Всего на передатчике расположены 11 разъемов. 3 на передней панели и 8 на задней.
1.8.3.1 Соединения на передней панели
Рис Разъем Описание
RS 232 Разъем RS232(6) дополнительный
разъем
L.F. Разъем отмеченный знаком L.F. (8) –
несет НЧ сигнал с выхода блока
автоматического контроля усиления
PROBE – 60
dB
Разъем отмеченный знаком RF probe
(7) является контрольным РЧ
разъемом (с ославьлением в –40 dB
относительно несущей). Применяется
для подключения частотомера,
анализатора спектра
September, 2007 Описание и инструкция по эксплуатации Page 2 - 13
