CTE International 250 W FM Transmitter - TX 250 PLUS General information
Режим запуска
При включении НАИМЕНОВАНИЕ, ВЕРСИЯ и СЕРИЙНЫЕ НОМЕР оборудования высвечивается на
ЖК Дисплее, одновременно происходит тест индикаторов.
В конце режима запуска, высветится ОСНОВНОЕ МЕНЮ (Main Menu). Состоит из 2 строк:
- Верхняя часть указывает по умолчанию ПРЯМУЮ МОЩНОСТЬ (Fwd. Pow.). Данный
параметр можно изменять по своему усмотрению.
- Вторая строка указывает статус передатчика (Normal – указывает, что все в порядке).
Описание Меню
При помощи меню, возможно изменение параметра по умолчанию верхней строки, получить доступ к
параметрам и установкам передатчика.

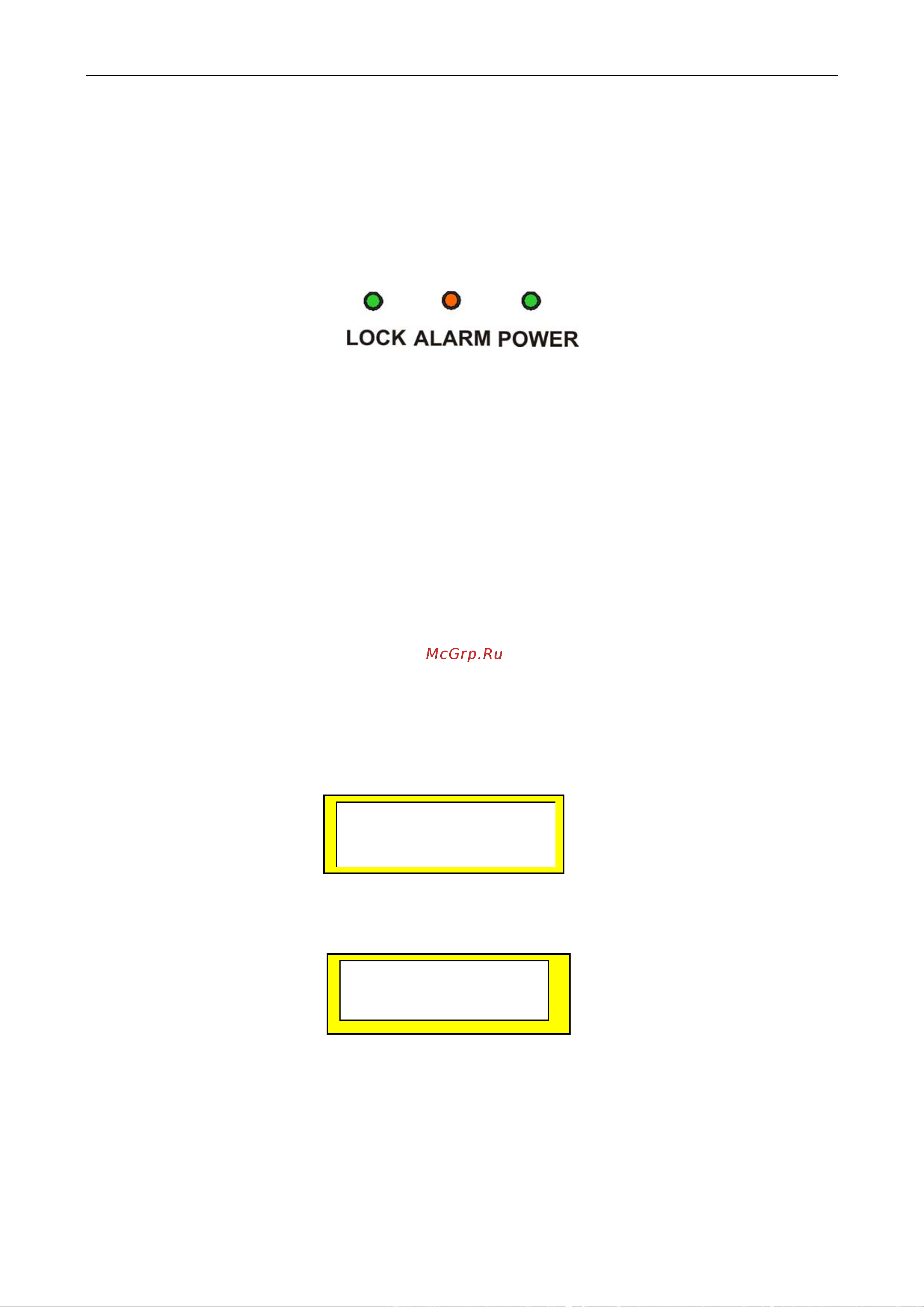

Функционирование Дисплея
При включении передатчика, дисплей укажет Наименование оборудования, версию ПО и серийный
номер. Одновременно будут протестированы индикаторы передней панели. Вся операция займет 5
секунд.
TX_25_PLUS
V.1.05_N°_________
_
На дисплее высветится частоты и мощность. Дисплей будет подсвечен в течении 30 секунд
после последнего касания клавишы.
FREQ._107.95_MHz
FWD_ 25.5_W LC
September, 2007 Описание и инструкция по эксплуатации
Page 1 - 17
