12
ITALIANO
I subwoofer della serie S devono essere posizionati su pavimento (su una superficie
piana). L’installazione dei diffusori acustici “satelliti” deve essere effettuata da personale
qualificato rispettando gli standard di sicurezza. Eseguire un’installazione sicura di ogni
diffusore, controllando che la struttura di supporto (es. parete, soffitto, montaggio su
palo...) abbia le necessarie caratteristiche meccaniche, tali da consentirle di sopportarne
il peso senza il pericolo di cadute che potrebbero compromettere l’incolumità di persone
e/o danneggiare cose.
Utilizzare elementi di fissaggio adatti al tipo di struttura che deve sostenere i diffusori.
ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi a personale
qualificato ed addestrato, ossia personale avente conoscenze tecniche o esperienza o
istruzioni specifiche sufficienti per permettergli di realizzare correttamente le connessioni
e prevenire i pericoli dell’elettricità.
Per evitare il rischio di shock elettrici, non collegare il diffusore con l’amplificatore acceso.
Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le connessioni,
verificando attentamente che non vi siano dei cortocircuiti accidentali. Tutto l’impianto
di sonorizzazione dovrà essere realizzato in conformità con le norme e le leggi vigenti in
materia di impianti elettrici.
L’uso dei subwoofer della serie S è previsto per i soli ambienti chiusi; se installati
all’aperto, i diffusori dovranno essere protetti dall’acqua.
L’impedenza di ciascun subwoofer è 8 Ω.
L’impedenza totale di più subwoofer identici collegati in parallelo sulla stessa linea è data
dal valore dell’impedenza di un singolo subwoofer diviso per il loro numero (impedenza /
numero).
Ad esempio, l’impedenza totale di 2 subwoofer S 10 posti in parallelo è 4 Ω (8 Ω / 2);

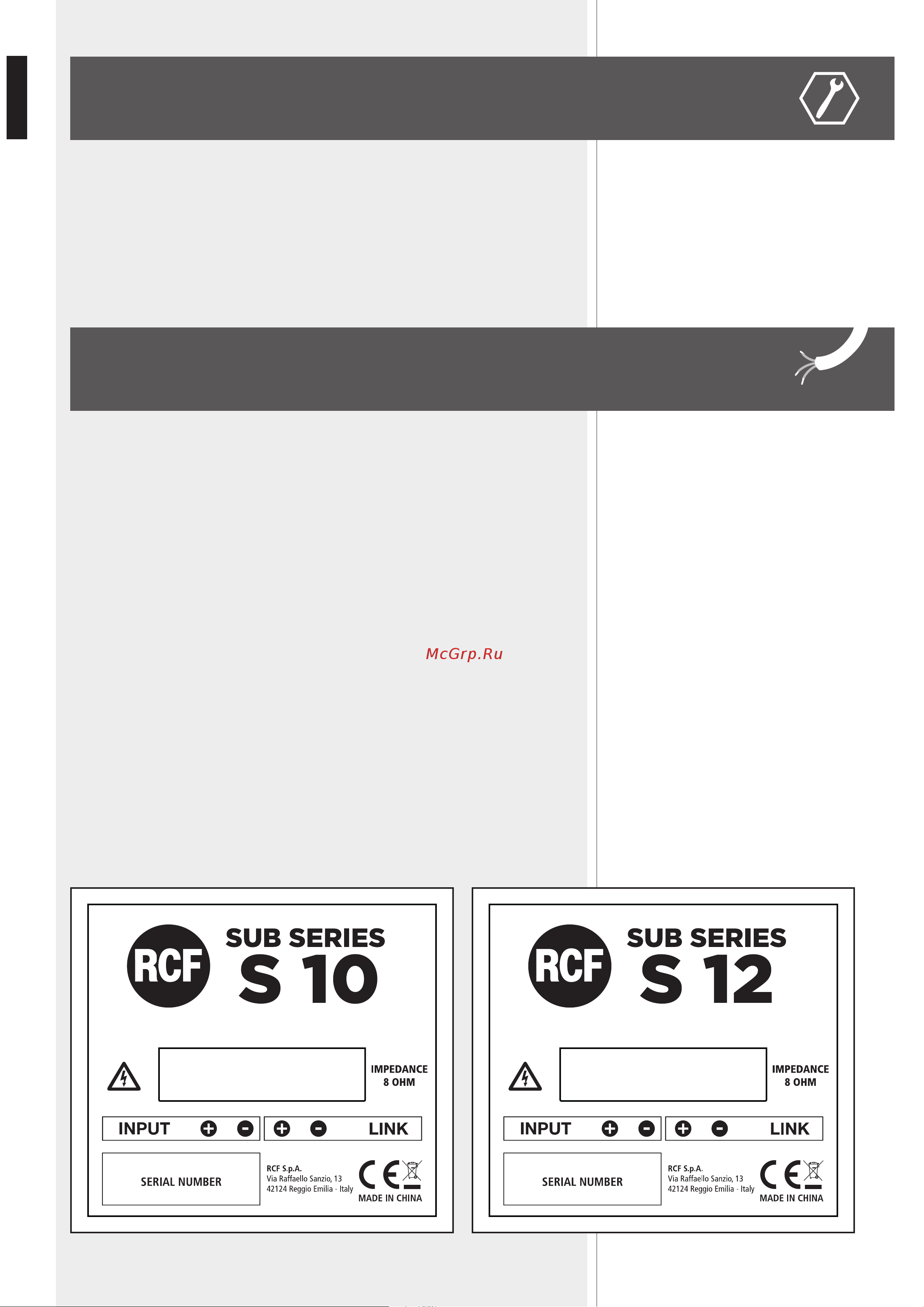

Collegare il conduttore positivo (uscita “+” dell’amplificatore) al contatto “INPUT
+” del connettore EUROBLOCK a 4 poli;
collegare il conduttore negativo (uscita “–” dell’amplificatore) al contatto “INPUT – ” del
connettore EUROBLOCK a 4 poli.
I contatti “LINK +” e “LINK –” sono utilizzabili per un eventuale collegamento (in
parallelo) di un altro subwoofer.
INSTALLAZIONE
CONNESSIONI
