PC-1019A Матричный коммутатор

ПОДКЛЮЧЕНИЯ

ЭКСПЛУАТАЦИЯ

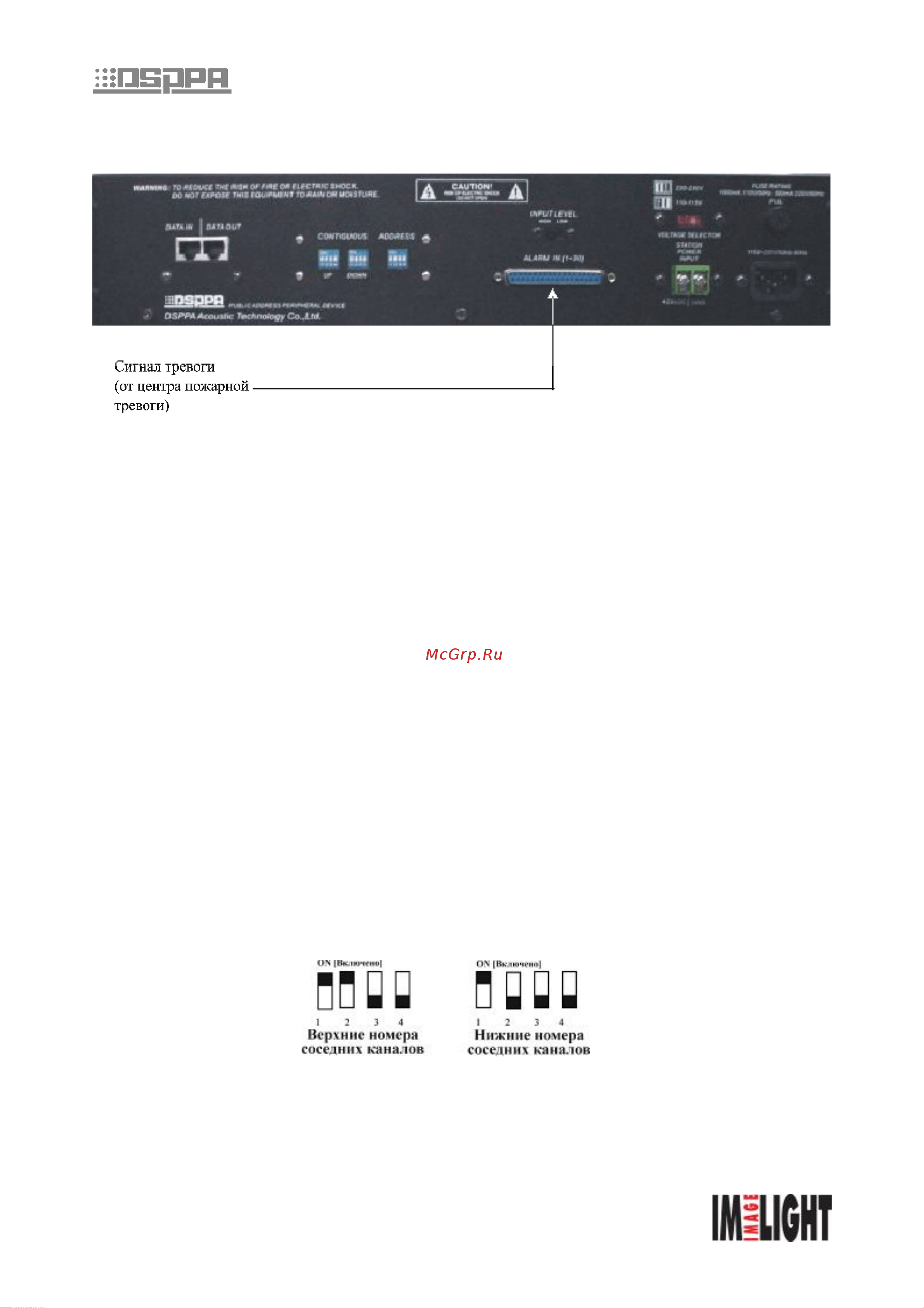

1. Вход сигнала тревоги. Сигнал тревоги подается на вход ALARM IN от системы пожарной

сигнализации. Контакты 1 – 30 являются входными сигнальными контактами каналов Ch1 –

Ch30, а остальные контакты (pin 31-37) являются общим проводом (СОМ). Имеется

возможность принимать уровни +5 ~ 24 В или 0 В. Если переключатель установки входного

логического уровня (INPUT LOGIC) установлен в положение H [Высокий], то действительным

является положительный сигнал (+5 ~ 24 В), а при установке этого переключателя в положение

L [Низкий] действительным является сигнал 0 В (заземленный сигнал).

2. Настройка зон срабатывания

Зона будет активизироваться при приеме сигнала тревоги. Одновременно с этой зоной можно

активизировать и другие соседние зоны с помощью установок DIP-переключателей

Contiguous [Соседние каналы]. Переключатели 1, 2, 3 и 4 «Contiguous DOWN» [Нижние

номера соседних каналов] предназначены для каналов Ch.(n–1), Ch.(n–2), Ch.(n–3) и Ch.(n–4),

соответственно. Переключатели 1, 2, 3 и 4 «Contiguous UP» [Верхние номера соседних

каналов] предназначены для каналов Ch.(n+1), Ch.(n+2), Ch.(n+3) и Ch.(n+4),

соответственно. Все они действительны только в положении ON [Включено].

Например, если зоной оповещения системы является здание, у которого на n-м этаже (Fn [Этаж

n]) возник пожар, и мы хотим, чтобы помимо n-го этажа сигнал тревоги подавался на этажи

F(n+1), F(n+2) и F(n–1), то для этого переключатели необходимо установить в положения,

показанные ниже:
