PC-1019A Матричный коммутатор

3. Управление. Как только по любому или по нескольким каналам будет приниматься сигнал

тревоги, будет активирована функция для управления дополнительным оборудованием. Сигнал

пожарного оповещения будет подан в зону срабатывания датчиков системы пожарной

сигнализации (в зависимости от настройки DIP-переключателей).

4. Общая тревога. Нажмите на передней панели кнопку Full Alarm [Общая тревога], при этом

сигнал пожарного оповещения сразу же будет подан во все зоны независимо от состояния

датчиков системы пожарной сигнализации.

5. Дисплей состояния. Светодиоды 1 – 30, находящиеся на передней панели, указывают

активизированные каналы.

Светодиоды состояния (HOST [Главные каналы], SLAVE1 [Дополнительные каналы 1], SLAVE2

[Дополнительные каналы 2] и SLAVE3 [Дополнительные каналы 3]) отображают положение этого

устройства в цепи связи. Если это устройство соединено с другими устройствами, то это устройство

может идентифицировать свое положение в соответствии с настройкой DIP-переключателя

ADDRESS на задней панели. При этом светодиоды состояния загораются автоматически. Светодиод

HOST отображает состояние каналов :

• светодиод HOST - Ch.1 ~ C30

• светодиод SLAVE1 – Ch.31 ~ 60

• светодиод SLAVE2 – Ch.61 ~ 90

• светодиод SLAVE3 – Ch.91 ~ 120

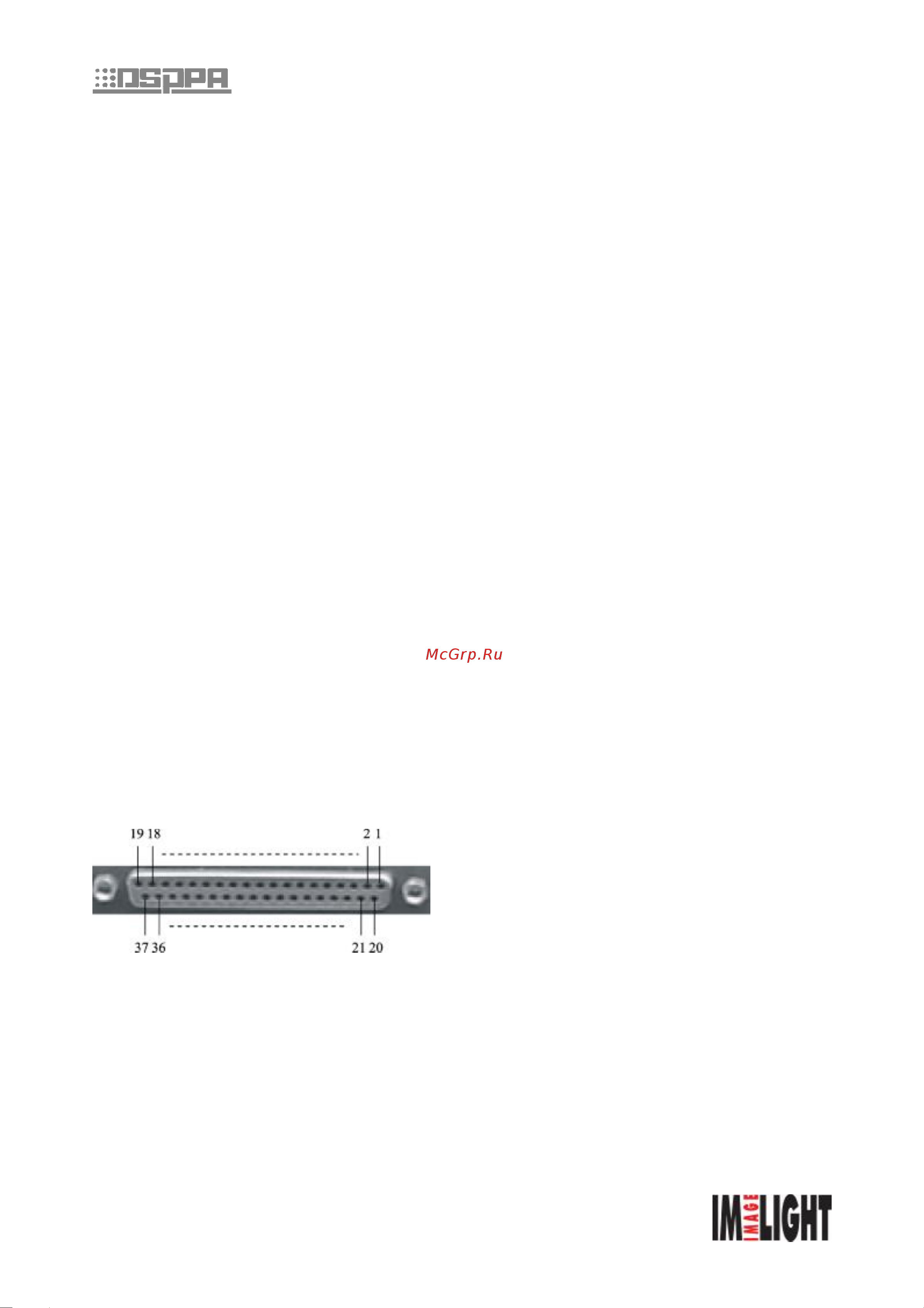

6. Назначение контактов разъема D-типа

1 ~ 30 Сигнальные контакты каналов CH1 ~ CH30

31~37 Общий провод (COM)
