16
DEUTSCHFRANCAIS
ESPAÑOL
ENGLISH
ITALIANO POLSKI
DMX
PG (PROGRAMME PG01 - PG12)
Drücken Sie die Taste PG und wählen eines der Programme PG01 bis PG12 mit Hilfe der Tasten + und - aus. Die Geschwindigkeit, mit der
die Programme laufen, stellen Sie mit Hilfe der Tasten SP (Speed) und + und - ein.
CM (FARBMAKROS)
Farbpresets, die mit Hilfe der Tasten CM und + und - abgerufen werden können. Die Farbfolge ist Rot, Grün, Blau, Cyan, Gelb, Magenta,
Weiß, Blackout..
SC (MUSIKGESTEUERTES FARBWECHSELPROGRAMM)
Um den Strahler in den Modus für die Musiksteuerung zu stellen, drücken Sie die Taste SC. Die Empfindlichkeit des internen Mikrofons wird
nun mit Hilfe der Tasten + und - eingestellt.
AU (AUTOMATIK-MODUS)
In dieser Betriebsart wird automatisch zwischen den Programmen PG01 bis PG12 gewechselt. Die Programmgeschwindigkeit wird mit Hilfe
der Tasten SP und + und - eingestellt.

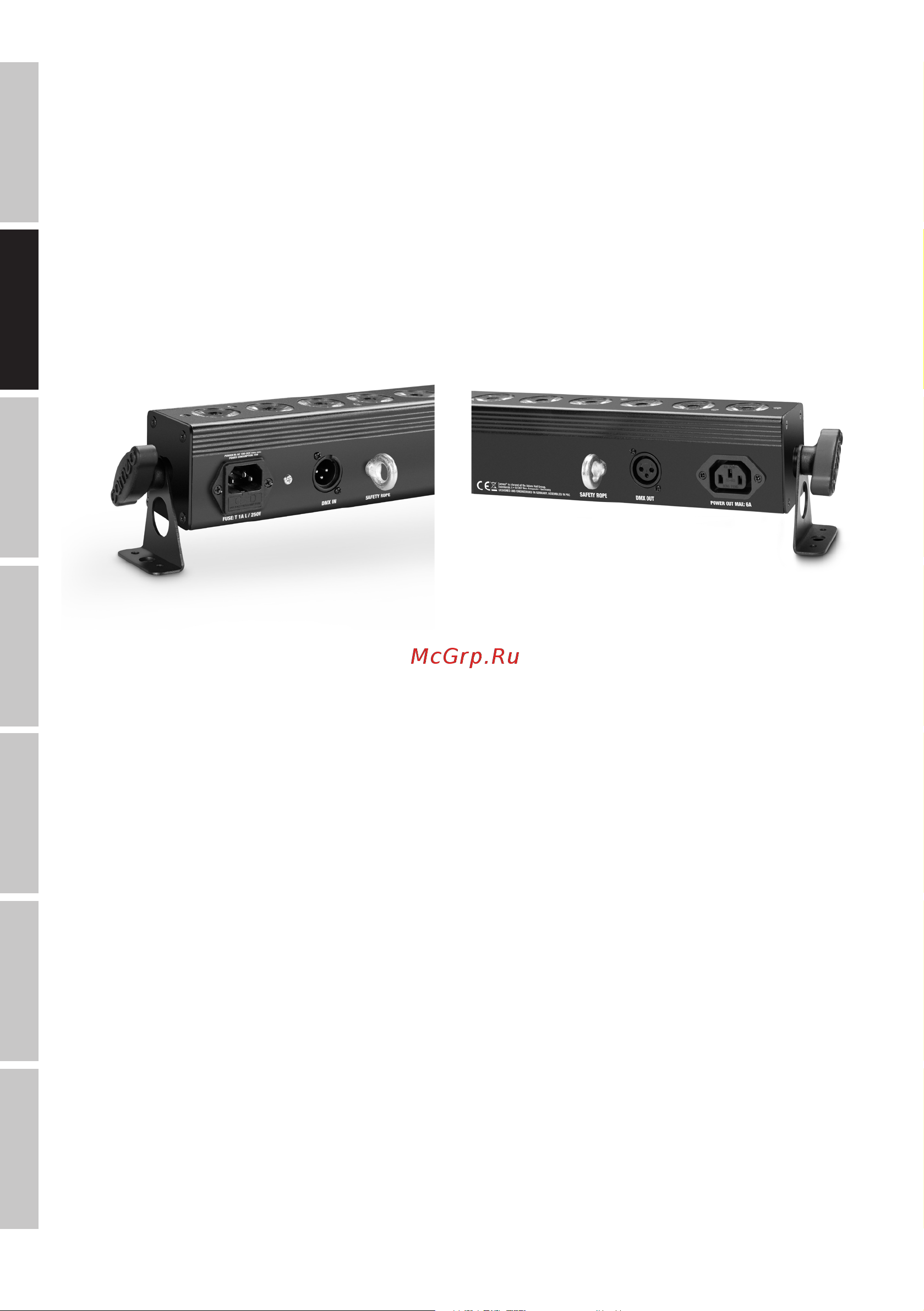

Die Cameo Tri Bars können mit Hilfe der Montagewinkel links und rechts am Gehäuse sowohl an einer geeigneten Stelle auf den Bühnenboden
o.ä. gestellt, bzw. in einem Traversensystem montiert werden (Traversenklemmen nicht im Lieferumfang). Benutzen Sie zum Sichern gegen
Herabfallen die Sicherungsösen am Gehäuse des Scheinwerfers. Hinweis: Überkopfmontage darf nur von dafür ausgebildetem Personal
durchgeführt werden.
AUFSTELLUNG UND MONTAGE
