ADAM AUDIO Sub7 [23/32] Anschluss des subwoofers

Sub7 Bedienungsanleitung / deutsch

3.1 Hinweis zum Anschluss

Die Subwooferanschlüsse beﬁnden sich auf der Rückseite. Verwenden sie entweder

XLR oder Cinch (RCA) Kabel, um den Subwoofer mit ihrem Vorverstärker, Mischpult

oder dergleichen zu verbinden. In den meisten professionellen Anwendungen

dürfte XLR (symmetrisch) die bessere Wahl sein. Cinch-Anschlüsse sind hingegen

im HiFi Bereich sehr weit verbreitet.

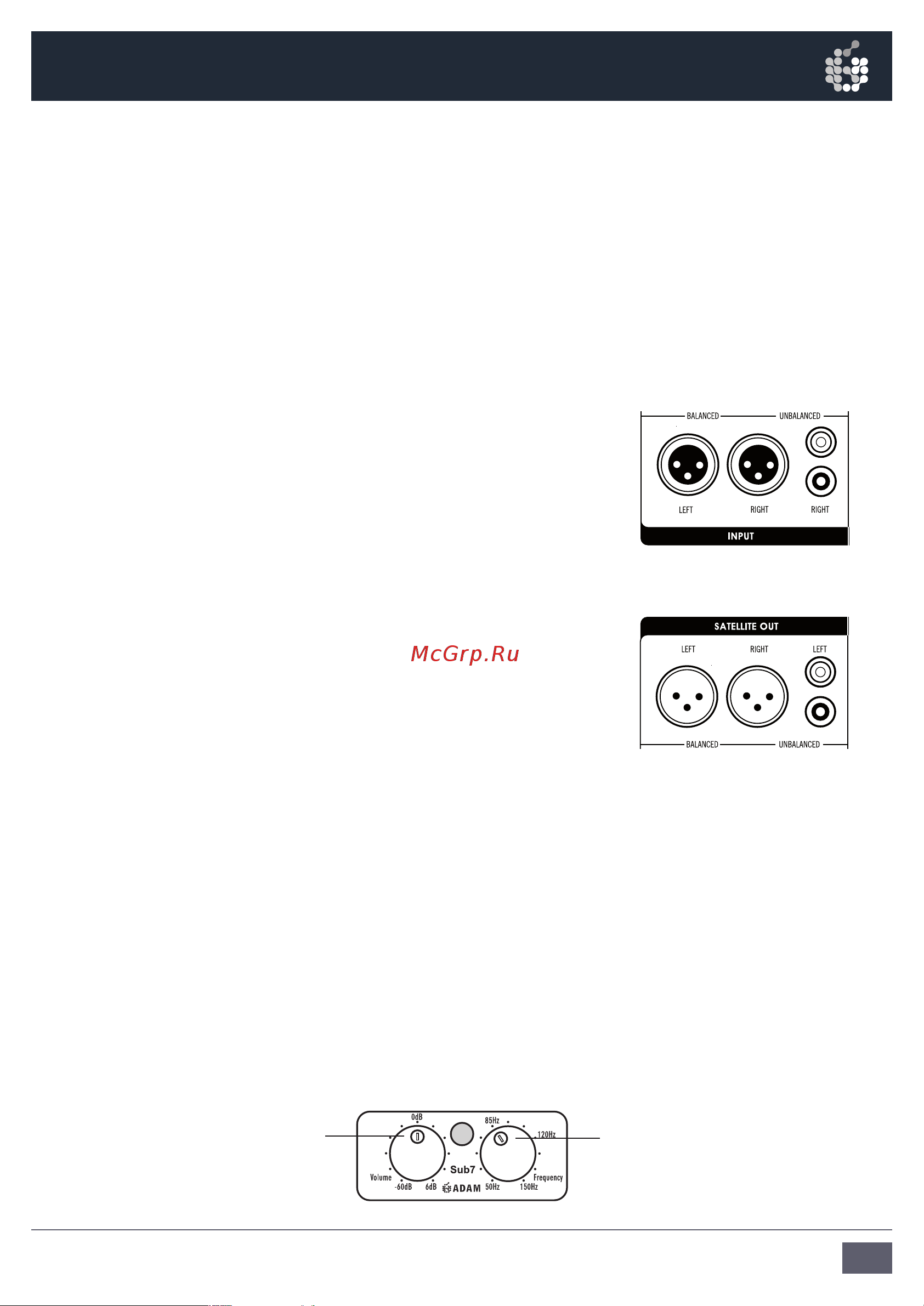

3.2 Input (Eingänge)

Schließen Sie das rechte und linke Signal von ihrer

Signalquelle (Audio-Interface, Mixer etc.) an die

LEFT und RIGHT Eingangsbuchsen an. Benutzen sie

entweder XLR (balanced) oder RCA (unbalanced)

Kabel.

3.3 Satellite Out (Ausgänge)

Verbinden Sie die LEFT und RIGHT SATELLITE

OUT Buchsen mit den Eingängen ihrer aktiven

Hauptlautsprecher oder mit den Eingängen des die

Lautsprecher kontrollierenden Verstärkers.

3.4 LED (Leuchtdioden)

Auf den beiden vorderseitigen Potentiometern beﬁndet sich je eine Leuchtdiode.

Die linke LED blinkt einige Male rot beim Einschalten des Subwoofers. Dies bedeu-

tet keine Überlastung, sondern eine Überprüfung der Schutzschaltung.

Wenn die Diode hingegen während des Betriebs rot blinkt, handelt es sich um eine

Überlastung. Ansonsten leuchtet die LED während des Betriebs grün.

Die rechte Diode leuchtet grün während des Betriebs und gelb während der Be-

triebsbereitschaft (siehe 5.2).

3. Anschluss des Subwoofers

LED 1: blinkt einige

Male rot beim Ein-

schalten

LED 2: leuchtet grün

während Betrieb, gelb

während Stand-by
