Подключение и описание работы аудиомикшера STELBERRY MX-305

Микшер МХ-305 имеет четыре линейных аудиовхода для

смешивания аудиосигналов, предварительно усиленных

активными микрофонами STELBERRY, и линейный выход для

выдачи уже смешанного аудиосигнала. Питание каждого из

четырех активных микрофонов, подключаемых к микшеру, может

браться с самого микшера.

Каждый из четырех каналов микшера МХ-305 имеет по две

кнопки цифрового сенсорного управления настройками

смешивания сигналов и световую индикацию процессов

настройки.

Для получения качественного выходного сигнала питание

микшера должно осуществляться постоянным

стабилизированным напряжением в пределах от +10,5 В до +16 В.

Таким же напряжением будут запитаны и микрофоны

подключенные к МХ-305, если их питание берется от микшера.

Режим включения регулировок сенсорными кнопками

активируется только при наличии установленной перемычки

между первым и третьим контактом разъема LOCK. После снятия

перемычки между первым и третьим контактом разъема

регулировки сенсорными кнопками будут недоступны и

индикация будет отключена.

Каждый из четырех каналов имеет по две регулировочные

кнопки управления громкостью .

Нажатие кнопок индицируется в момент их касания на

соответствующих кнопкам светодиодах. После отпускания кнопки

соответствующая индикация прекращается.

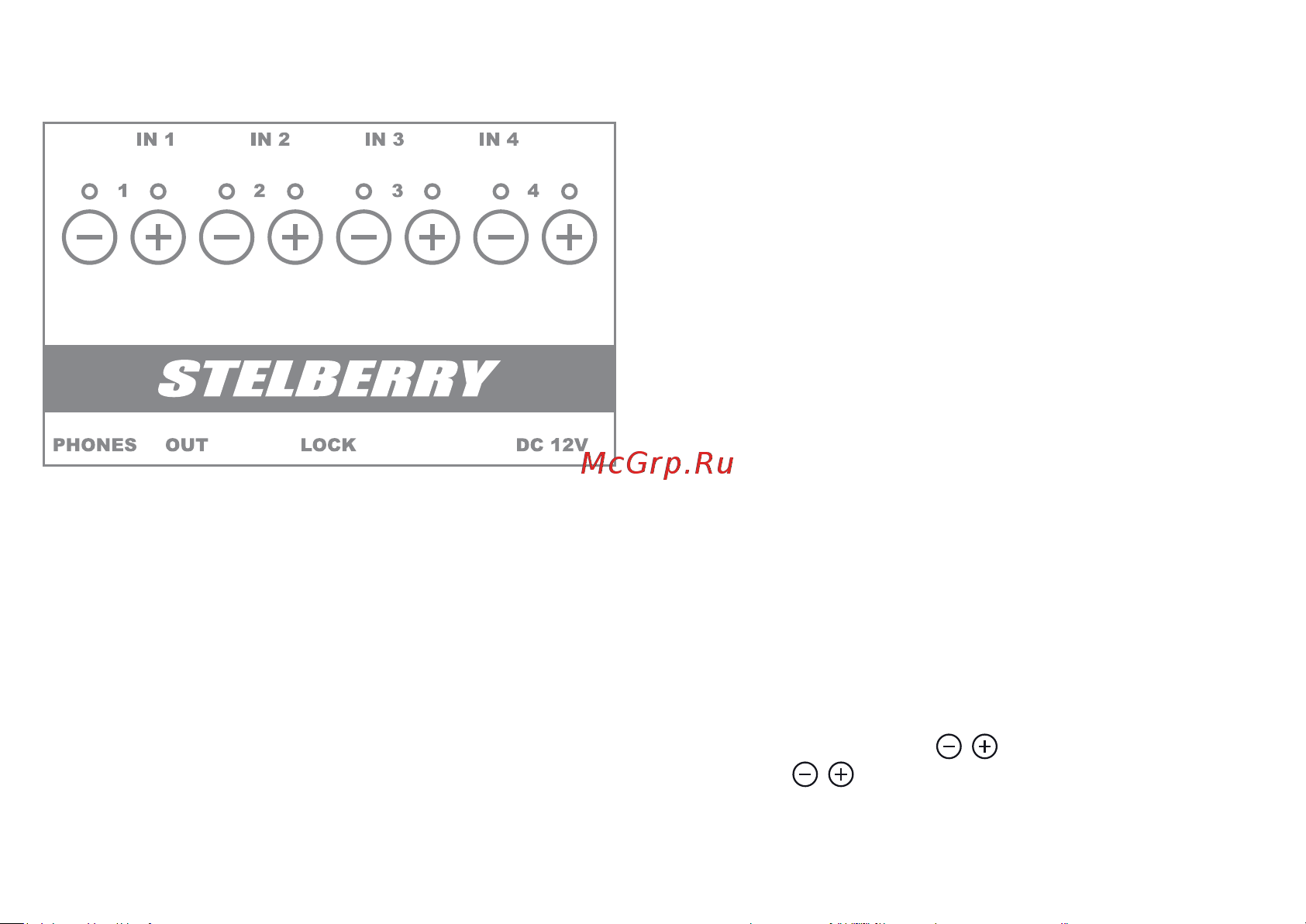

IN 1, IN 2, IN 3, IN 4 - линейные аудиовходы.

Назначение выводов IN 1, IN 2, IN 3, IN 4: красный - питание,

черный - общий, желтый - аудиовход.

PHONES - разъем для наушников.

OUT - линейный аудиовыход.

Назначение выводов OUT: черный - общий,

желтый, белый - аудиовыходы (равные друг другу выходы).

LOCK - разъем блокировки. При установленной перемычке,

аудиомикшером можно управлять. При снятии перемычки,

меню блокируется, индикация гаснет.

DC 12V - питание.

Назначение выводов DC 12V: красный - питание,

черный - общий.
