Подключение и описание работы аудиомикшера STELBERRY MX-325

Микшер МХ-325 имеет четыре линейных аудиовхода для

смешивания аудиосигналов, предварительно усиленных

активными микрофонами STELBERRY, и линейный выход для

выдачи уже смешанного аудиосигнала. Питание подключаемых

микрофонов может браться с самого микшера.

Особенностью данного микшера является то, что при выполнении

настройки на выходе микшера будет слышен, либо только

регулируемый канал, если включен один канал, либо смешанный

сигнал, если включено несколько каналов. Что позволяет

настраивать громкость на каждом канале, как отдельно без

влияния остальных каналов, так и смешано на фоне других

включенных каналов.

Для получения качественного выходного сигнала питание

микшера должно осуществляться постоянным

стабилизированным напряжением в пределах от +10,5 В до +16 В.

Таким же напряжением будут запитаны и микрофоны

подключенные к МХ-325, если питание берется от микшера.

Режим включения регулировок сенсорными кнопками

активируется только при наличии установленной перемычки

между первым и третьим контактом разъема LOCK. После снятия

перемычки между первым и третьим контактом разъема LOCK

любые регулировки сенсорными кнопками будут недоступны и

любая индикация будет отсутствовать.

При нажатии кнопок включаются соответствующие

кнопкам каналы. Повторное нажатие на кнопки, отключает

каналы.

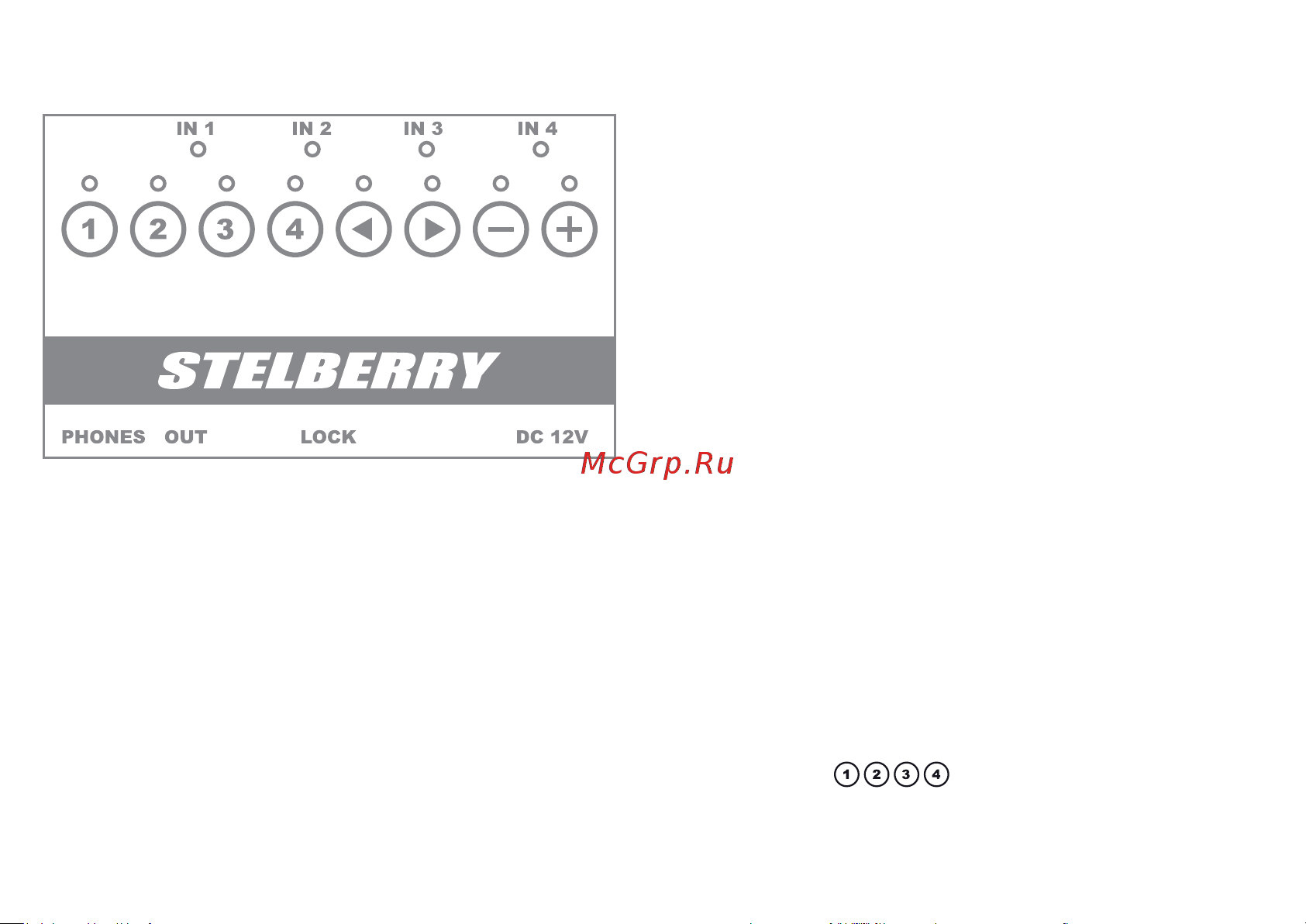

IN 1, IN 2, IN 3, IN 4 - линейные аудиовходы.

Назначение выводов IN 1, IN 2, IN 3, IN 4: красный - питание,

черный - общий, желтый - аудиовход.

PHONES - разъем для наушников.

OUT - линейный аудиовыход.

Назначение выводов OUT: черный - общий,

желтый, белый - аудиовыходы (равные друг другу выходы).

LOCK - разъем блокировки. При установленной перемычке,

аудиомикшером можно управлять. При снятии перемычки,

меню блокируется, индикация гаснет.

DC 12V - питание.

Назначение выводов DC 12V: красный - питание,

черный - общий.
