7
INTRODUCTION
EINFÜ HRUNG
INTRODUCCIÓ NAVANT-PROPOS

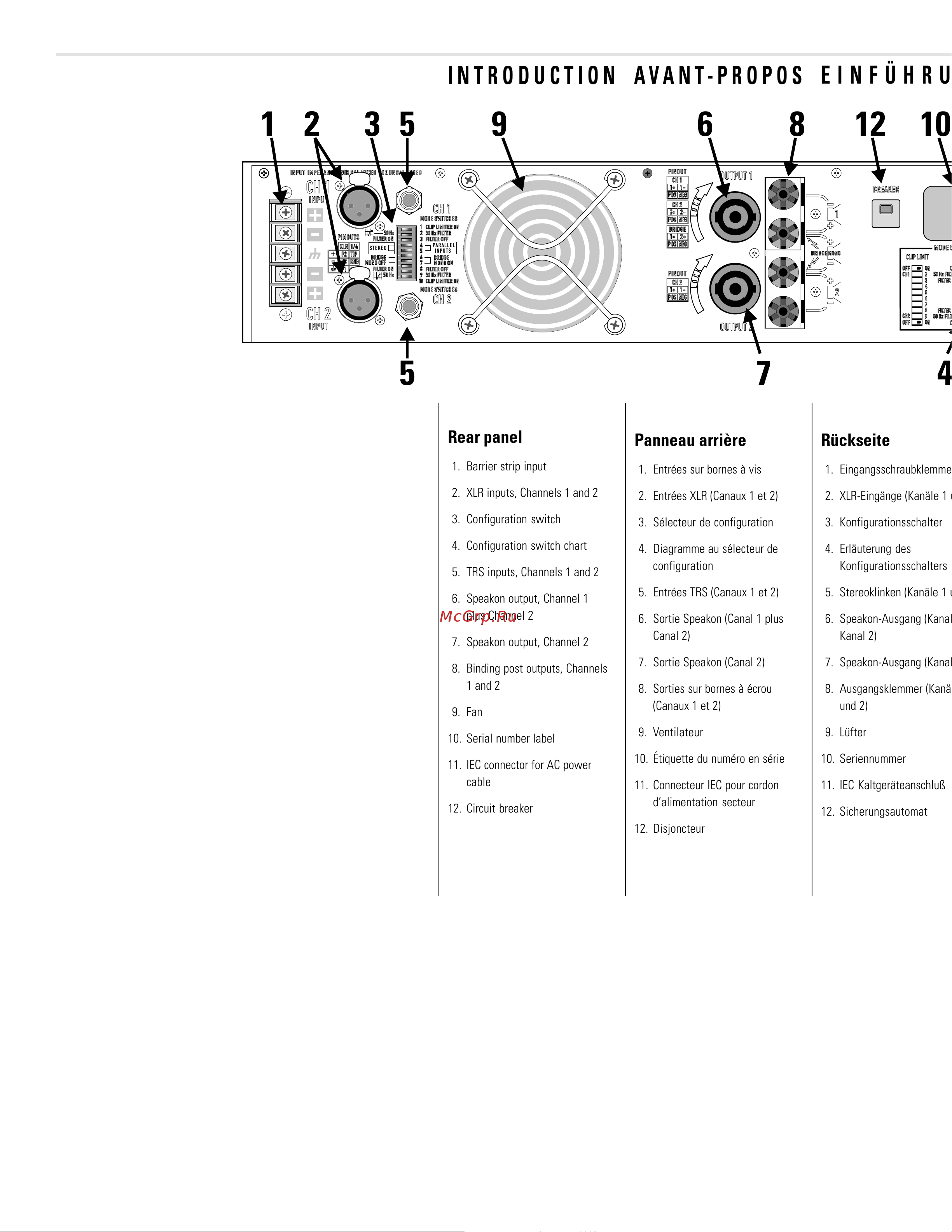

Rear panel
1. Barrier strip input
2. XLR inputs, Channels 1 and 2
3. Configuration switch
4. Configuration switch chart
5. TRS inputs, Channels 1 and 2
6. Speakon output, Channel 1
plus Channel 2
7. Speakon output, Channel 2
8. Binding post outputs, Channels
1 and 2
9. Fan
10. Serial number label
11. IEC connector for AC power
cable
12. Circuit breaker
Panneau arrière
1. Entrées sur bornes à vis
2. Entrées XLR (Canaux 1 et 2)
3. Sélecteur de configuration
4. Diagramme au sélecteur de
configuration
5. Entrées TRS (Canaux 1 et 2)
6. Sortie Speakon (Canal 1 plus
Canal 2)
7. Sortie Speakon (Canal 2)
8. Sorties sur bornes à écrou
(Canaux 1 et 2)
9. Ventilateur
10. Étiquette du numéro en série
11. Connecteur IEC pour cordon
d’alimentation secteur
12. Disjoncteur
Rückseite
1. Eingangsschraubklemmen
2. XLR-Eingänge (Kanäle 1 und 2)
3. Konfigurationsschalter
4. Erläuterung des
Konfigurationsschalters
5. Stereoklinken (Kanäle 1 und 2)
6. Speakon-Ausgang (Kanal 1 mit
Kanal 2)
7. Speakon-Ausgang (Kanal 2)
8. Ausgangsklemmer (Kanäle 1
und 2)
9. Lüfter
10. Seriennummer
11. IEC Kaltgeräteanschluß
12. Sicherungsautomat
Panel posterior
1. Entradas de barrera
2. Entradas XLR (Canales 1 y 2)
3. Selector de configuración
4. Esquema del selector de
configuración
5. Entradas TRS (Canales 1 y 2)
6. Salida Speakon (Canal 1 con
Canal 2)
7. Salida Speakon (Canal 2)
8. Salidas postes de amarre
9. Ventilador
10. Etiqueta del número de serie
11. Conector IEC para cable de
alimentación
12. Disyuntor
