8
FEATURES & SETUP CARACTERÍSTICAS
Y AJUSTES
Limitador de picos
¿QUÉ ES?
Cuando la señal de audio lleva el
circuito de salida del amplificador
más allá de su capacidad de
potencia, este se satura,
deformando los picos de su forma de
onda. El limitador de clips detecta
esto y reduce la ganancia para
minimizar la cantidad de distorsión.
Para conservar la mayor cantidad de
dinámica del programa original
como sea posible, el limitador reduce
el nivel general del programa hasta
que dicho nivel apenas alcance el
punto de saturación.
Cada canal tiene su propio limitador
de picos, usted los puede activar o
desactivar independientemente,
como se muestra a la izquierda.
¿CUÁNDO (O CUÁNDO NO)
USARLO?
Cuando se usan bocinas de rango
completo, el limitador de picos
reduce la distorsión de las frecuencias
agudas causada por la sobrecarga de
graves. También protege a los
drivers de fre-cuencias agudas del
exceso de satura-ción y armónicos
descontrolados.
Cuando se usan subwoofers, algunos
prefieren usar los picos del amplifi-
cador sin limitación para obtener un
"punch" adicional en el bombo de la
batería y otros sonidos similares.
PRECAUCION: En sistemas
biamplificados, la limitación
excesiva afectará el balance de
las frecuencias.
CARACTÉRISTIQUES
ET LEUR UTILISATION
Limiteur d'écrêtement
DESCRIPTION
Quand le signal audio amène les
circuits de sortie de l’amplificateur
au delà de ses capacités, le signal
est écrêté, aplatissant ainsi les
pointes de l’onde. Le circuit limiteur
détecte cette condition et réduit le
gain afin de minimiser la surcharge.
Afin de préserver le plus possible la
dynamique du programme audio, le
circuit limiteur réduit le niveau
moyen du signal jusqu’à ce que le
pointes ne soient qu’à peine
écrêtées.
Chaque canal est muni de son propre
limiteur, que vous pouvez activer et
désactiver indépendamment, tel
qu'illustré à gauche.
UTILISATION
Lors de l'utilisation de
l'amplificateur avec un signal plein
registre, le circuit limiteur réduit la
distortion des hautes fréquences
causée par les surtensions des
basses fréquences. Le circuit
protège aussi les haut-parleurs de
hautes fréquences des surtensions
et des harmoniques dues aux
écrêtements.
En utilisation avec des haut-parleurs
de sous-graves, certains utilisateurs
préfèrent laisser le circuit limiteur
hors-circuit, on peut ainsi obtenir un
son avec plus d'impact dans la
reproduction des grosses caisses et
autres instruments du même type.
ATTENTION; Dans les systèmes
bi-amplifiés, la limitation
excessive affecte l’équilibre des
fréquences.
AUSSTATTUNG &
EINSTELLUNGEN
Clip Limiter
BESCHREIBUNG
When das Audiosignal die Endstufe
übersteuert, verzerrt die typische
Sinuswellenform bis hin zu einem
Rechteck. Der Clip Limiter erkennt dies
und reduziert die Verstärkung bis auf
eine vertretbare Verzerrung. Um die
Dynamik des Programmaterials zu
erhalten, setzt der Limiter moderat
bei geringer Übersteuerung ein.
Jeder Kanal hat seinen eigenen Limiter,
der wahlweise zu- oder abgeschaltet
werden kann (siehe Zeichnung).
EINSATZ DES LIMITERS
Bei der Verwendung von Breitband-
Lautsprechersystemen reduziert der
Einsatz eines Spitzenbegrenzers die
Hochfrequenzverzerrungen, welche
von Übersteuerungen im Bassbereich
verursacht werden. Außerdem
werden die Höhentreiber vor
Übersteuerung und hart geklippten
Harmonischen geschützt.
Einige Anwender bevorzugen aber die
Übersteuerung des Verstärkers um
bei Sub-Woofer Systemen zusätzlich
Punch für die Bass-Drum oder ähnlich
perkussive Instrumente zu erhalten.
ACHTUNG: Im Bi-Amp-Betrieb
wird starke Begrenzung eine
Verschiebung der Klangbalance
bewirken.

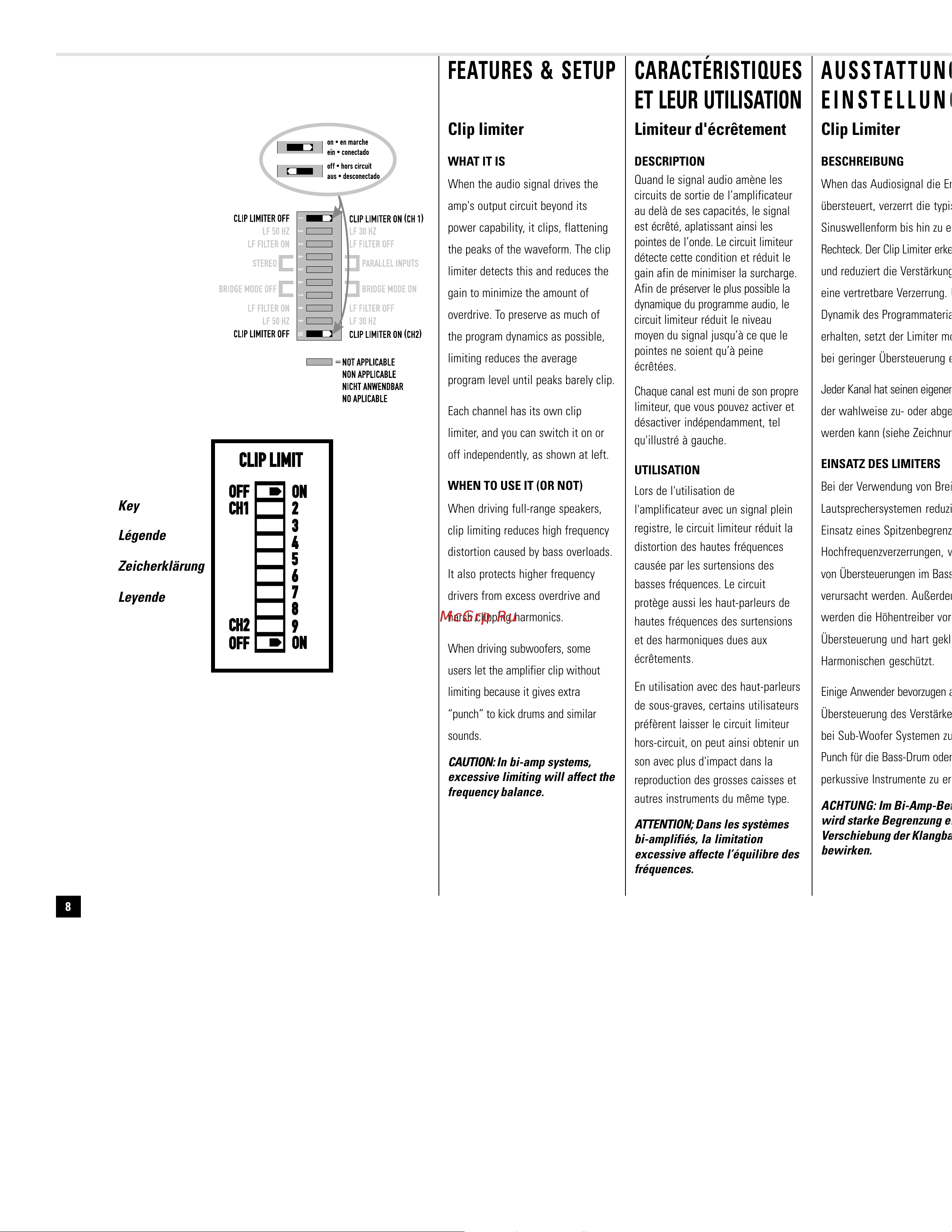

Clip limiter
WHAT IT IS
When the audio signal drives the
amp's output circuit beyond its
power capability, it clips, flattening
the peaks of the waveform. The clip
limiter detects this and reduces the
gain to minimize the amount of
overdrive. To preserve as much of
the program dynamics as possible,
limiting reduces the average
program level until peaks barely clip.
Each channel has its own clip
limiter, and you can switch it on or
off independently, as shown at left.
WHEN TO USE IT (OR NOT)
When driving full-range speakers,
clip limiting reduces high frequency
distortion caused by bass overloads.
It also protects higher frequency
drivers from excess overdrive and
harsh clipping harmonics.
When driving subwoofers, some
users let the amplifier clip without
limiting because it gives extra
“punch” to kick drums and similar
sounds.
CAUTION: In bi-amp systems,
excessive limiting will affect the
frequency balance.
Key
Légende
Zeicherklä
rung
Leyende
