Involight Ventus L [11/16] Инфракрасный пульт дистанционного управления
![Involight Ventus L [11/16] Инфракрасный пульт дистанционного управления](/views2/1990516/page11/bgb.png)
10

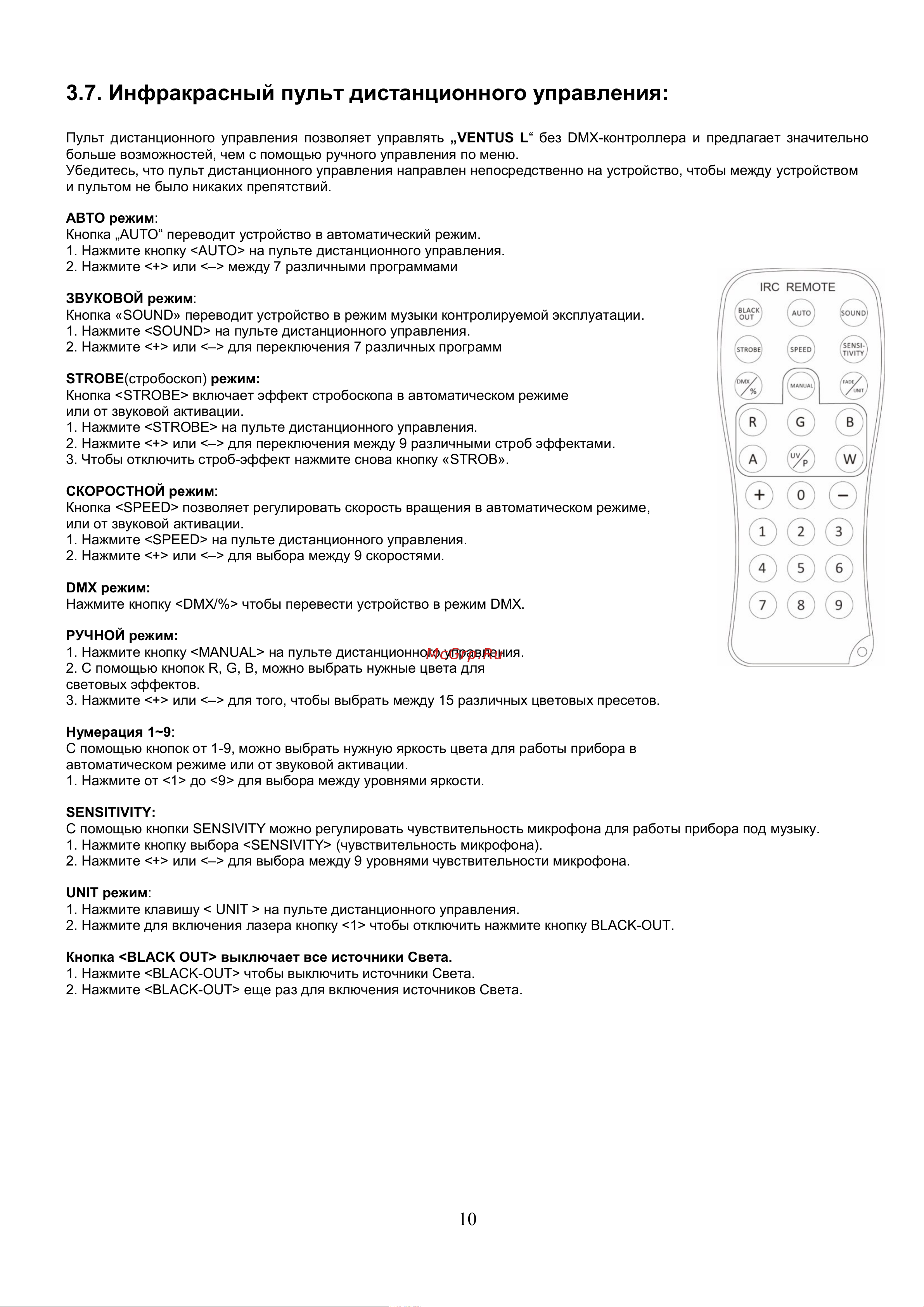

3.7. Инфракрасный пульт дистанционного управления:
Пульт дистанционного управления позволяет управлять „VENTUS L“ без DMX-контроллера и предлагает значительно
больше возможностей, чем с помощью ручного управления по меню.
Убедитесь, что пульт дистанционного управления направлен непосредственно на устройство, чтобы между устройством
и пультом не было никаких препятствий.
АВТО режим:
Кнопка „AUTO“ переводит устройство в автоматический режим.
1. Нажмите кнопку <AUTO> на пульте дистанционного управления.
2. Нажмите <+> или <–> между 7 различными программами
ЗВУКОВОЙ режим:
Кнопка «SOUND» переводит устройство в режим музыки контролируемой эксплуатации.
1. Нажмите <SOUND> на пульте дистанционного управления.
2. Нажмите <+> или <–> для переключения 7 различных программ
STROBE(стробоскоп) режим:
Кнопка <STROBE> включает эффект стробоскопа в автоматическом режиме
или от звуковой активации.
1. Нажмите <STROBE> на пульте дистанционного управления.
2. Нажмите <+> или <–> для переключения между 9 различными строб эффектами.
3. Чтобы отключить строб-эффект нажмите снова кнопку «STROB».
СКОРОСТНОЙ режим:
Кнопка <SPEED> позволяет регулировать скорость вращения в автоматическом режиме,
или от звуковой активации.
1. Нажмите <SPEED> на пульте дистанционного управления.
2. Нажмите <+> или <–> для выбора между 9 скоростями.
DMX режим:
Нажмите кнопку <DMX/%> чтобы перевести устройство в режим DMX.
РУЧНОЙ режим:
1. Нажмите кнопку <MANUAL> на пульте дистанционного управления.
2. С помощью кнопок R, G, B, можно выбрать нужные цвета для
световых эффектов.
3. Нажмите <+> или <–> для того, чтобы выбрать между 15 различных цветовых пресетов.
Нумерация 1~9:
С помощью кнопок от 1-9, можно выбрать нужную яркость цвета для работы прибора в
автоматическом режиме или от звуковой активации.
1. Нажмите от <1> до <9> для выбора между уровнями яркости.
SENSITIVITY:
С помощью кнопки SENSIVITY можно регулировать чувствительность микрофона для работы прибора под музыку.
1. Нажмите кнопку выбора <SENSIVITY> (чувствительность микрофона).
2. Нажмите <+> или <–> для выбора между 9 уровнями чувствительности микрофона.
UNIT режим:
1. Нажмите клавишу < UNIT > на пульте дистанционного управления.
2. Нажмите для включения лазера кнопку <1> чтобы отключить нажмите кнопку BLACK-OUT.
Кнопка <BLACK OUT> выключает все источники Света.
1. Нажмите <BLACK-OUT> чтобы выключить источники Света.
2. Нажмите <BLACK-OUT> еще раз для включения источников Света.
