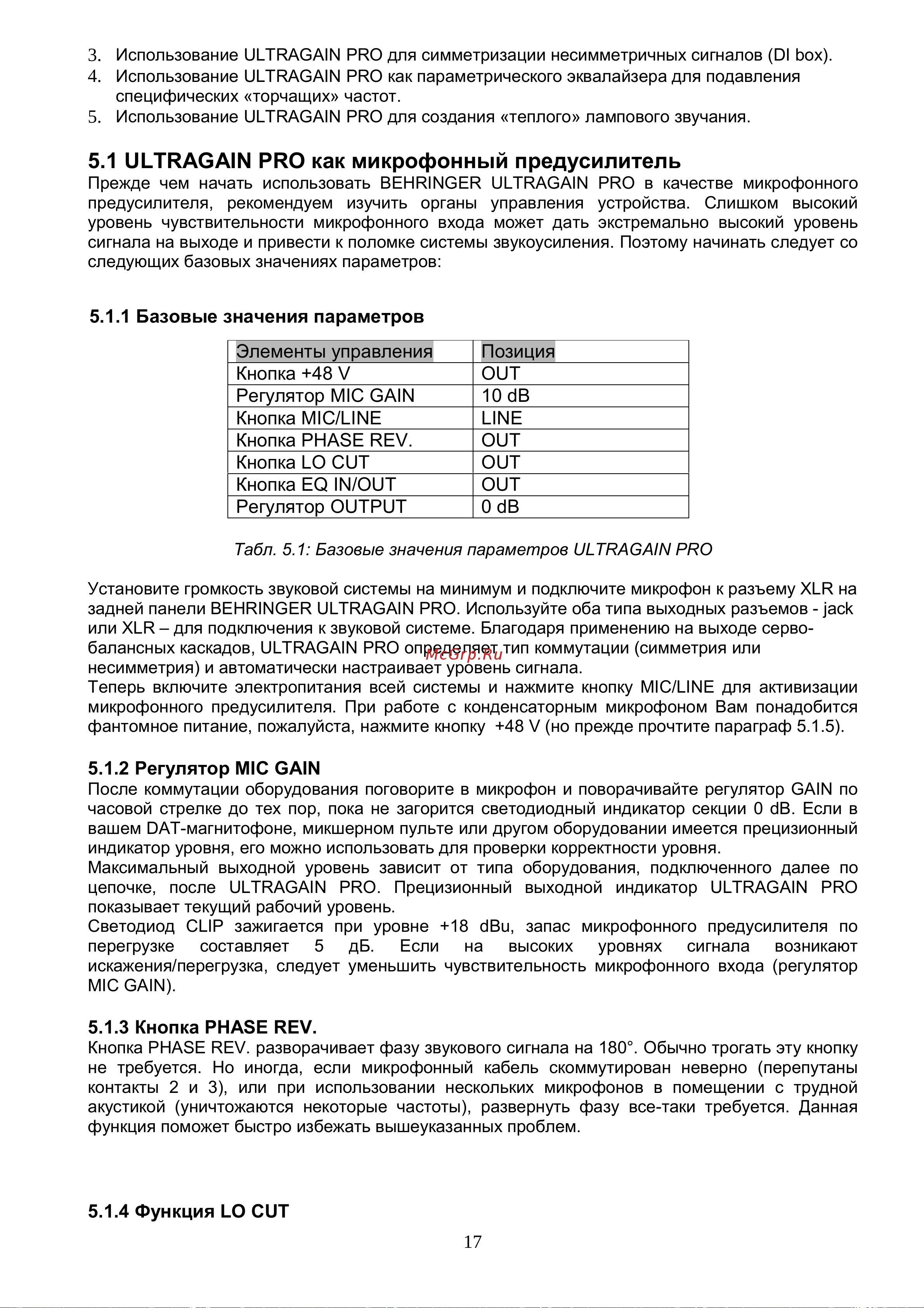

Behringer MIC2200 [15/19] Ultragain pro как микрофонный предусилитель
![Behringer MIC2200 [15/19] Ultragain pro как микрофонный предусилитель](/views2/1990590/page15/bgf.png)
17
3.
Использование ULTRAGAIN PRO для симметризации несимметричных сигналов (DI box).
4.
Использование ULTRAGAIN PRO как параметрического эквалайзера для подавления
специфических «торчащих» частот.
5.
Использование ULTRAGAIN PRO для создания «теплого» лампового звучания.
5.1 ULTRAGAIN PRO как микрофонный предусилитель
Прежде чем начать использовать BEHRINGER ULTRAGAIN PRO в качестве микрофонного
предусилителя, рекомендуем изучить органы управления устройства. Слишком высокий
уровень чувствительности микрофонного входа может дать экстремально высокий уровень
сигнала на выходе и привести к поломке системы звукоусиления. Поэтому начинать следует со
следующих базовых значениях параметров:
5.1.1 Базовые значения параметров
Элементы управления Позиция
Кнопка +48 V OUT
Регулятор MIC GAIN 10 dB
Кнопка MIC/LINE LINE
Кнопка PHASE REV. OUT
Кнопка LO CUT OUT
Кнопка EQ IN/OUT OUT
Регулятор OUTPUT 0 dB
Табл. 5.1: Базовые значения параметров ULTRAGAIN PRO
Установите громкость звуковой системы на минимум и подключите микрофон к разъему XLR на
задней панели BEHRINGER ULTRAGAIN PRO. Используйте оба типа выходных разъемов - jack
или XLR – для подключения к звуковой системе. Благодаря применению на выходе серво-
балансных каскадов, ULTRAGAIN PRO определяет тип коммутации (симметрия или
несимметрия) и автоматически настраивает уровень сигнала.
Теперь включите электропитания всей системы и нажмите кнопку MIC/LINE для активизации
микрофонного предусилителя. При работе с конденсаторным микрофоном Вам понадобится
фантомное питание, пожалуйста, нажмите кнопку +48 V (но прежде прочтите параграф 5.1.5).
5.1.2 Регулятор MIC GAIN
После коммутации оборудования поговорите в микрофо н и поворачивайте регулятор GAIN по
часовой стрелке до тех пор, пока не загорится светодиодный индикатор секции 0 dB. Если в
вашем DAT-магнитофоне, микшерном пульте или другом оборудовании имеется прецизионный
индикатор уровня, его можно использовать для проверки корректности уровня.
Максимальный выходной уровень зависит от типа оборудования, подключенного далее по
цепочке, после ULTRAGAIN PRO. Прецизионный выходной индикатор ULTRAGAIN PRO
показывает текущий рабочий уровень.
Светодиод CLIP зажигается при уровне +18 dBu, запас микрофонного предусилителя по
перегрузке составляет 5 дБ. Если на высоких уровнях сигнала возникают
искажения/перегрузка, следует уменьшить чувствительность микрофонного входа (регулятор
MIC GAIN).
5.1.3 Кнопка PHASE REV.
Кнопка PHASE REV. разворачивает фазу звукового сигнала на 180°. Обычно трогать эту кнопку
не требуется. Но иногда, если микрофонный кабель скоммутирован неверно (перепутаны
контакты 2 и 3), или при использовании нескольких микрофонов в помещении с трудной
акустикой (уничтожаются некоторые частоты), развернуть фазу все-таки требуется. Данная
функция поможет быстро избежать вышеуказанных проблем.
5.1.4 Функция LO CUT
