20
Синтетические звуки, особенно MIDI-гитары, звучат натуральнее, чем без применения ULTRAGAIN
PRO.
для того, чтобы это осуществить, подключите устройство в разрывы устройства
записи/воспроизведения и активизируйте режим LINE. Если Вы хотите использовать только
ламповый каскад, убедитесь, что кнопки PHASE REV., LO CUT и EQ IN/OUT находятся в положении
OUT. Установите регулятор OUTPUT в среднее положение и насла ждайтесь теплым, мягким
звучанием “лампы”.

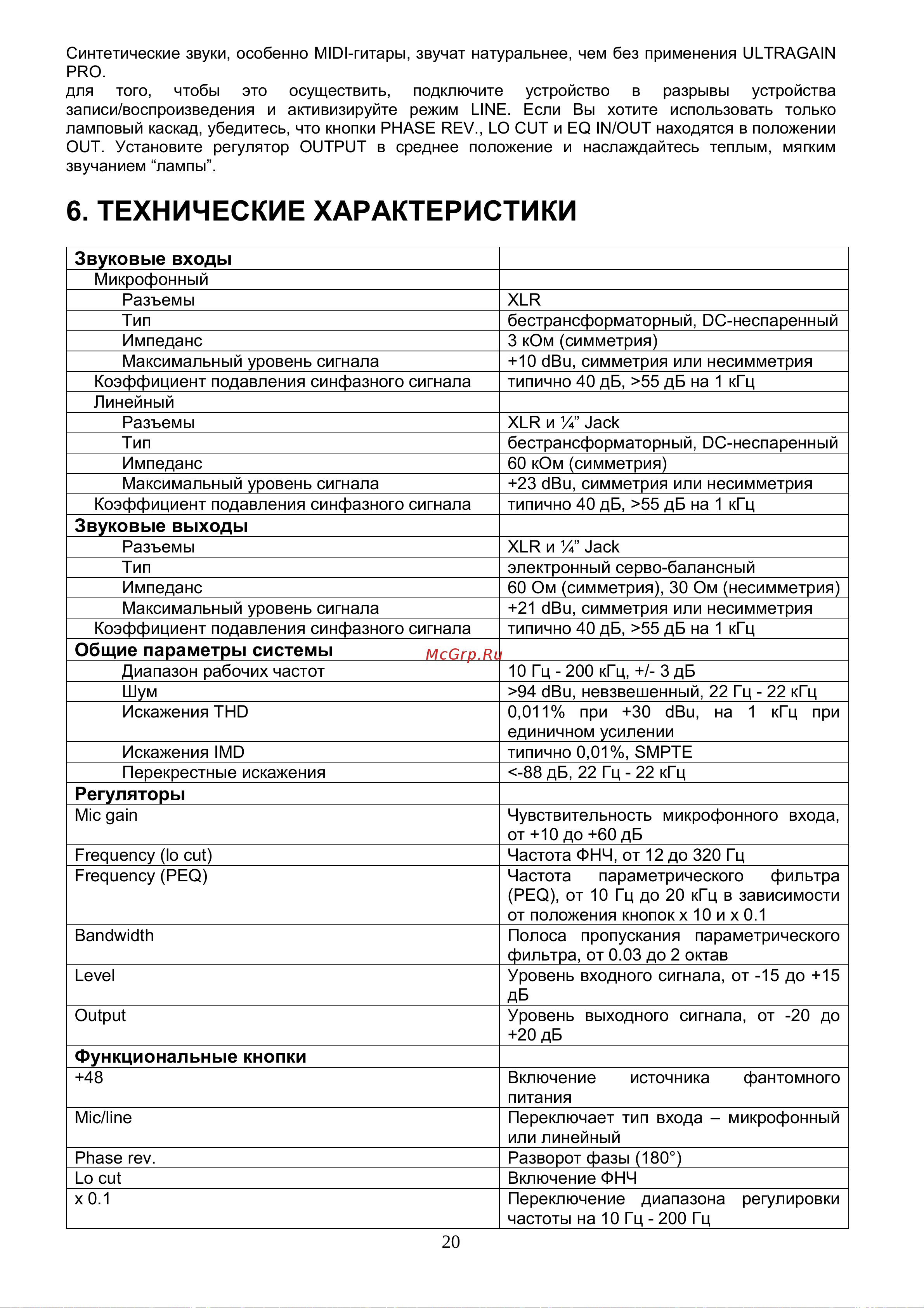

6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Звуковые входы
Микрофонный
Разъемы XLR
Тип бестрансформаторный, DC-неспаренный
Импеданс 3 кОм (симметрия)
Максимальный уровень сигнала +10 dBu, симметрия или несимметрия
Коэффициент подавления синфазного сигнала типично 40 дБ, >55 дБ на 1 кГц
Линейный
Разъемы XLR и ¼” Jack
Тип бестрансформаторный, DC-неспаренный
Импеданс 60 кОм (симметрия)
Максимальный уровень сигнала +23 dBu, симметрия или несимметрия
Коэффициент подавления синфазного сигнала типично 40 дБ, >55 дБ на 1 кГц
Звуковые выходы
Разъемы XLR и ¼” Jack
Тип электронный серво-балансный
Импеданс 60 Ом (симметрия), 30 Ом (несимметрия)
Максимальный уровень сигнала +21 dBu, симметрия или несимметрия
Коэффициент подавления синфазного сигнала типично 40 дБ, >55 дБ на 1 кГц
Общие параметры системы
Диапазон рабочих частот 10 Гц - 200 кГц, +/- 3 дБ
Шум >94 dBu, невзвешенный, 22 Гц - 22 кГц
Искажения THD 0,011% при +30 dBu, на 1 кГц при
единичном усилении
Искажения IMD типично 0,01%, SMPTE
Перекрестные искажения <-88 дБ, 22 Гц - 22 кГц
Регуляторы
Mic gain Чувствительность микрофонного входа,
от +10 до +60 дБ
Frequency (lo cut) Частота ФНЧ, от 12 до 320 Гц
Frequency (PEQ) Частота параметрического фильтра
(PEQ), от 10 Гц до 20 кГц в зависимости
от положения кнопок x 10 и x 0.1
Bandwidth Полоса пропускания параметрического
фильтра, от 0.03 до 2 октав
Level Уровень входного сигнала, от -15 до +15
дБ
Output Уровень выходного сигнала, от -20 до
+20 дБ
Функциональные кнопки
+48 Включение источника фантомного
питания
Mic/line Переключает тип входа – микрофонный
или линейный
Phase rev. Разворот фазы (180°)
Lo cut Включение ФНЧ
x 0.1 Переключение диапазона регулировки
частоты на 10 Гц - 200 Гц
