Behringer MIC2200 [16/19] Фантомное питание
![Behringer MIC2200 [16/19] Фантомное питание](/views2/1990590/page16/bg10.png)
18
Когда Вы снимаете акустический сигнал микрофоном, бывает необходимо удалить НЧ-
составляющую, в которой, как правило, больше всего ненужных шумов. Часто такие частоты
имеют очень большую амплитуду и не только загрязняют звуковой сигнал, но и могут
перегрузить и привести к поломке усилителя мощности или громкоговорителей. Ваш
ULTRAGAIN PRO оборудован настраиваемым фильтром низких частот (ФНЧ) с очень крутым
спадом. Нажмите кнопку LO CUT и поработайте с регу лятором FREQUENCY, чтобы
максимально подавить ненужную низкую частоту. Нажатие/отжатие кнопки LO CUT обеспечит
A/B-сравнение.

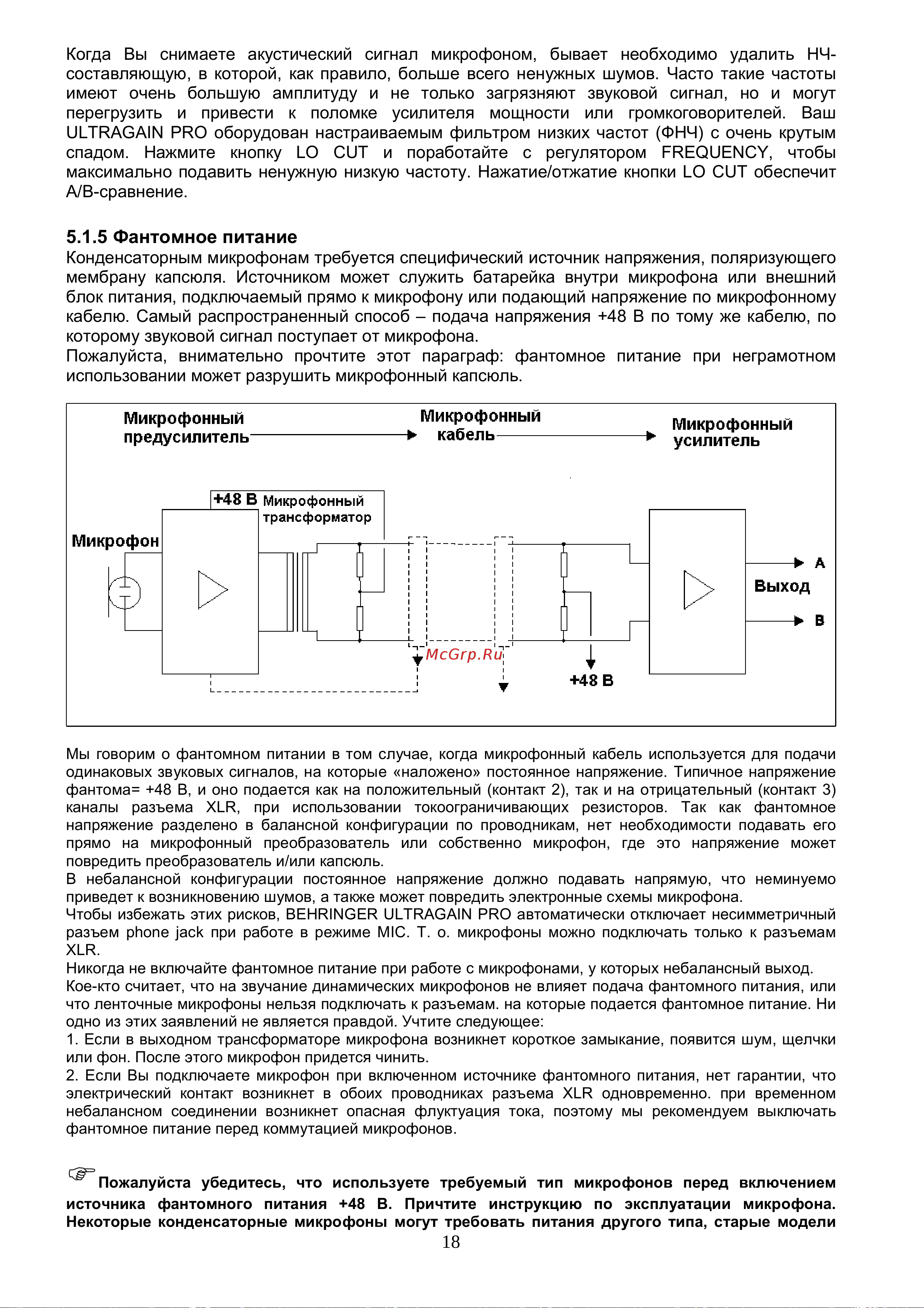

5.1.5 Фантомное питание
Конденсаторным микрофонам требуется специфический источник напряжения, поляризующего
мембрану капсюля. Источником может служить батарейка внутри микрофона или внешний
блок питания, подключаемый прямо к микрофону или подающий напряжение по микрофонному
кабелю. Самый распространенный способ – подача напряжения +48 В по тому же кабелю, по
которому звуковой сигнал поступает от микрофона.
Пожалуйста, внимательно прочтите этот параграф: фантомное питание при неграмотном
использовании может разрушить микрофонный капсюль.
Мы говорим о фантомном питании в том случае, когда микрофонный кабель используется для подачи
одинаковых звуковых сигналов, на которые «наложено» постоянное напряжение. Типичное напряжение
фантома= +48 В, и оно подается как на положительный (контакт 2), так и на отрицател ьны й (контакт 3)
каналы разъема XLR, при использовании токоограничивающих резисторов. Так как фантомное
напряжение разделено в ба лансной конфигурации по проводникам, нет необходимости подавать его
прямо на микрофонный преобразователь или собственно микрофон, где это напряжение может
повредить преобразователь и/или капсюль.
В небалансной конфигурации постоянное напряжение должно подавать напрямую, что неминуемо
приведет к возникновению шумов, а также может повредить электронные схемы микрофона.
Чтобы избежать этих рисков, BEHRINGER ULTRAGAIN PRO автоматически отключает несимметричный
разъем phone jack при работе в режиме MIC. Т. о. микрофоны можно подключать только к разъемам
XLR.
Никогда не включайте фантомное питание при работе с микрофонами, у которых небалансный выход.
Кое-кто считает, что на звучание динамических микрофонов не влияет подача фантомного питания, или
что лент очные микрофоны нельзя подключать к разъемам. на которые подается фантомное питание. Ни
одно из этих заявлений не является правдой. Учтите следующее:
1. Если в выходном трансформаторе микрофона возникнет короткое замыкание, появится шум, щелчки
или фон. После этого микрофон придется чинить.
2. Если Вы подключаете микрофон при включенном источнике фантомного питания, не т гарантии, что
электрический контакт возникнет в обоих проводниках разъема XLR одновременно. при временном
небалансном соединении возникнет опасная флуктуация тока, поэтому мы рекомендуем выключать
фантомное питание перед коммутацией микрофонов.
"
Пожалуйста убедитесь, что используете требуемый тип микрофонов перед включением
источника фантомного питания +48 В. Причтите инструкцию по эксплуатации микрофона.
Некоторые конденсаторные микрофоны могут требовать питания другого типа, старые модели
