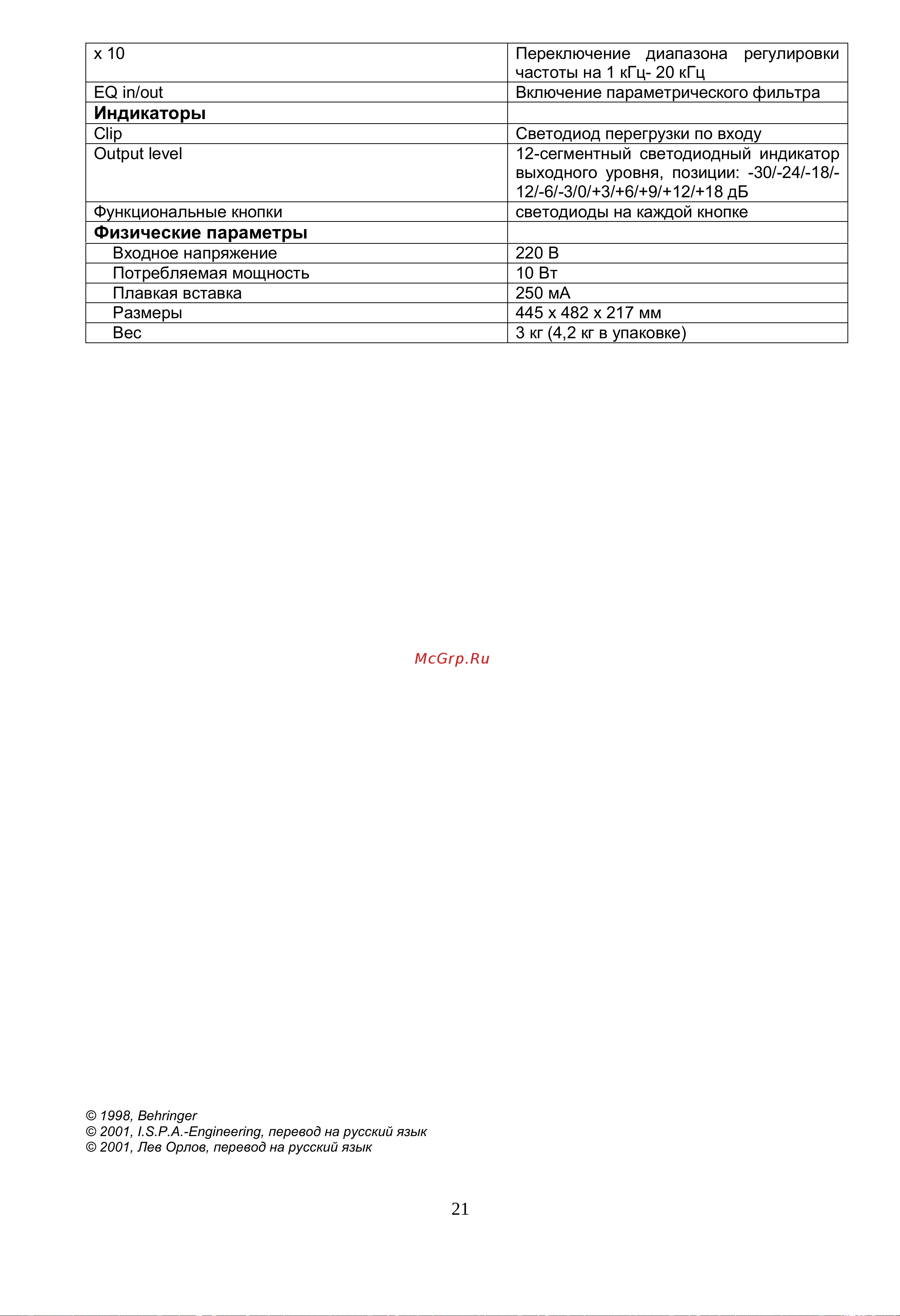

21
x 10 Переключение диапазона регулировки
частоты на 1 кГц- 20 кГц
EQ in/out Включение параметрического фильтра
Индикаторы
Clip Светодиод перегрузки по входу
Output level 12-сегментный светодиодный индикатор
выходного уровня, позиции: -30/-24/-18/-
12/-6/-3/0/+3/+6/+9/+12/+18 дБ
Функциональные кнопки светодиоды на каждой кнопке
Физические параметры
Входное напряжение 220 В
Потребляемая мощность 10 Вт
Плавкая вставка 250 мА
Размеры 445 х 482 х 217 мм
Вес 3 кг (4,2 кг в упаковке)
© 1998, Behringer
© 2001, I.S.P.A.-Engineering, перевод на русский язык
© 2001, Лев Орлов, перевод на русский язык
