14
LFO
LFO
LFO используется для модуляции параметров аудиосигнала, позволяя
воспроизводить такие эффекты, как вибрато или тремоло.
15
EFFECTS
EFFECTS
Секция управления эффектами.
16
Favorite/Pattern Sequencer
Favorite/Pattern Sequencer
Используются для управления избранными програм-
мами и паттерновым секвенсером.
17
Колеса Pitch/Mod
Колеса Pitch/Mod
Используются для изменения высоты звука и управления вибрато.
стр.
стр.
9
9
стр.
стр.
9
9
стр.
стр.
5
5
стр.
стр.
10
10
стр. 6
стр. 6

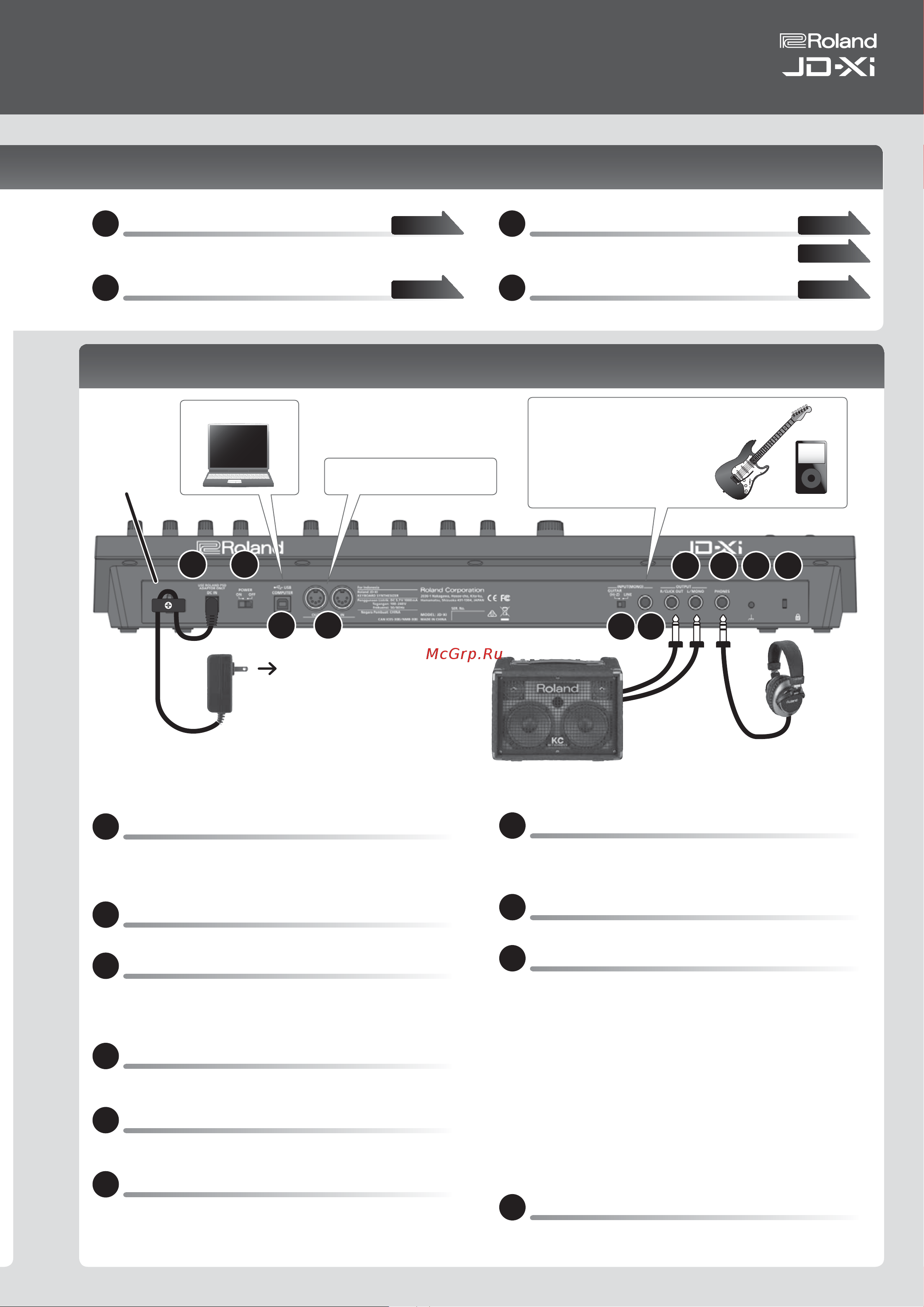

Тыльная панель
Тыльная панель
18
Разъем DC IN
Разъем DC IN
Используется для подключения адаптера питания из комплекта.
* Для предотвращения случайного отключения сети (выпадения штекера
питания из разъема) и нежелательного воздействия на сетевой разъем
DC IN закрепляйте сетевой кабель с помощью фиксатора (см. рис.).
19
Переключатель [POWER]
Переключатель [POWER]
Включает/выключает питание (стр. 4).
20
Порт USB COMPUTER
Порт USB COMPUTER
Используется для подключения с помощью приобретаемого отдель-
но кабеля USB 2.0 к компьютеру и синхронизации с установленным на
него приложением DAW по протоколу USB MIDI или записи в компью-
тер исполнения на JD-Xi по протоколу USB-аудио (стр. 14).
21
Порт MIDI (IN/OUT)
Порт MIDI (IN/OUT)
Используется для подключения MIDI-оборудования и обмена с ним
MIDI-сообщениями (стр. 14).
22
Селектор LINE/GUITAR
Селектор LINE/GUITAR
Определяет сопротивление разъем INPUT (MONO). Выбирайте номи-
нал в зависимости от подключенного к этому входу оборудования.
23
Разъем INPUT (MONO) jack
Разъем INPUT (MONO) jack
Для подключения гитары или цифрового аудиоплеера.
* При использовании кабелей с резисторами громкость устройства, под-
ключенного к разъему INPUT (MONO), может оказаться слишком низкой.
Используйте кабели без резисторов.
24
Разъемы OUTPUT (L/MONO, R/CLICK OUT)
Разъемы OUTPUT (L/MONO, R/CLICK OUT)
Используются для подключения системы усиления звука.
Для вывода сигнала в моно коммутируйте только разъем L/MONO.
Можно выводить сигнал метронома через отдельный выход (стр. 14).
25
Разъем PHONES
Разъем PHONES
Используется для подключения наушников.
26
Клемма заземления
Клемма заземления
В зависимости от конкретной инсталляции может возникнуть диском-
форт или ощущение, что при прикосновении к поверхности устрой-
ства по рукам у как будто пробегают мурашки. Это является результа-
том действия слабого заряда, который абсолютно безвреден. Но, если
это раздражает, подключите эту клемму к внешнему заземлению. Ког-
да устройство заземлено, при определенных условиях может возник-
нуть легкий фон. Если уверенности в том как производить заземле-
ние нет, свяжитесь с представителями ближайшего сервисного центра
компании Roland или ее дистрибьютером..
Места, не предназначенные для заземления
5 Водопроводные трубы (возможно поражение электрическим то-
ком)
5 Газовые трубы (возможен пожар или взрыв)
5 Стояки заземления телефонных линий или громоотвода (возмож-
но поражение молнией)
27
Слот для замка (
Слот для замка (
N
N
)
)
http://www.kensington.com/
Сеть переменного тока
Активная акустика
Адаптер сети переменного тока
18 19
20 21
22 23
24 25 26 27
Компьютер
Для коммутации
с MIDI-оборудованием
Фиксатор
Для подключения гитары или
цифрового аудиоплеера.
* При коммутации разъема INPUT
разъем MIC лицевой панели бло-
кируется.
* Для предотвращения возникновения неполадок и выхода прибора из строя перед коммутацией
устанавливайте громкость в минимум и отключайте питание.
