11 EURODESK SX3242FX/SX2442FX Руководство пользователя
2.10 Секция эффектов

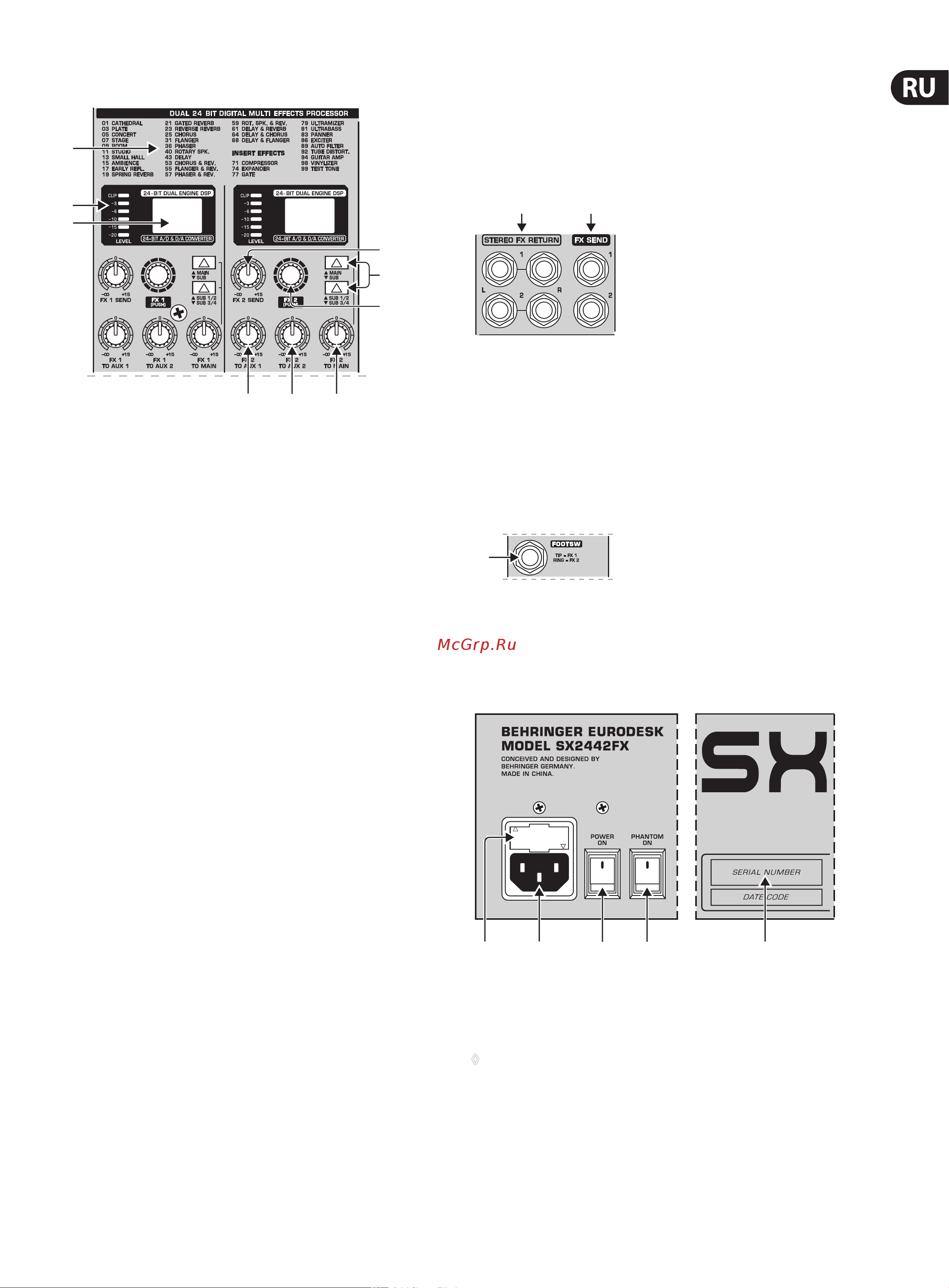

Рис. 2.25:
(62) (64)
(65)
(63)
(57)
(58)
(59)
(61)
(60)
Цифровой модуль эффектов
(57) Здесь приведен обзор всех пресетов мультипроцессора эффектов
(см.также главу 3 “Цифровой процессор эффектов”).
(58) Это светодиодный индикатор уровня FX LED, который показывает
входной сигнал процессора эффектов. Учтите, что светодиодный
индикатор Clip загорается только при пиковом уровне. Еслион
горит постоянно, то процессор перегружен, что ведет к
неприятнымискажениям.
(59) Дисплеи Eect постоянно показывают, какие выбраны пресеты.
(60) Это регулятор Master FX 1 (или 2) SEND, который настраивает громкость
всех сигналов FX Send на соответствующих разъемах FX Send
(см.(66)) ивходах внутреннего процессора эффектов. Они регулируют
суммарные сигналы входных каналов всех FX 1 и FX 2. Если ни один из
регуляторов FX SEND не включен, то процессор эффектов не получает
входной сигнал.
(61) Вращением регулятора FX 1 (или FX 2) Вы выбираете пресет эффекта.
Короткое нажатие на регулятор (PUSH) подтверждает выбор и
активирует выбранный эффект.
(62) Регулятором FX 1 (или 2) TO AUX 1 можно к мониторному сигналу
AUX1 подмешивать сигнал эффекта встроенного процессора эффектов
(FX 1 или FX 2). Для этого процессор эффектов должен, конечно,
сначала получить сигнал, то есть регуляторы FX в линейках каналов и
соответствующие регуляторы FX SEND должны быть открыты и подняты
фейдеры каналов.
(63) Это регулятор FX 1 (или 2) TO AUX 2, который позволяет к мониторному
сигналу AUX 2 подмешивать сигнал эффекта встроенного процессора
эффектов. Для него действуют те же условия, что и для (62).
(64) Регулятор FX 1 (или 2) TO MAIN направляет сигнал эффекта на Main
Mix или на подгруппы 1 и 2 (или 3 и 4). Это зависит от установки
находящегося сверху переключателя (см. (65)). Если регулятор
установлен влево до упора, то сигнал эффекта не слышен. Здесь также
регуляторы FX в линейках каналов и соответствующие регуляторы
FXSEND должны быть открыты и подняты фейдеры каналов.
(65) Эти переключателем можно направлять сигнал эффекта на Main Mix
или на подгруппы 1 -2 или 3 – 4. Если выключатель MAIN/SUB не нажат,
то сигнал эффекта подмешивается на Main Mix. Находящийся под ним
выключатель SUB 1/2 / SUB 3/4 в этом случае не действует. Если верхний
выключатель нажат (SUB), то нижним выключателем задается подача
сигнала эффекта на подгруппы 1 и 2 (SUB 1/2) или 3 и 4 (SUB 3/4).
Рис. 2.26:
(67) (66)
Разъемы FX Send и Return
(66) На выходы FX SEND 1 и 2 дополнительно подаются сигналы Master
FX Send для их передачи, например, на входы внешнего процессора
эффектов. Здесь речь идет о “чистом” сигнале. Здесь не подаются
“сигналы с эффектами” внутреннего процессора эффектов!
(67) Через стереовходы FX RETURN 1 и 2 можно возвращать сигналы
с эффектами от внешних процессоров эффектов. Они подаются на
MainMix.
(68)
(68)
К разъему FOOTSW(ITCH) можно подключить обычный двойной
педальный выключатель, который отдельно активирует и деактивирует
FX 1 и FX 2. Через наконечник штекера идет управление FX 1,
черезкольцо - FX 2.
2.11 Задняя панель
Рис. 2.27:
(72) (71) (69) (70) (73)
Задняя панель EURODESK
(69) Выключатель POWER включает пульт. При подключении к электросети
выключатель POWER должен находиться в положении “Выкл”.
◊ Пожалуйста, учтите: выключатель POWER при отключении не
отсоединяет полностью прибор от электросети. Для отключения
пульта от сети выньте вилку сетевого провода из розетки.
Убедитесь при установке пульта, что сетевая вилка и приборный
штекер находятся в безупречном состоянии. Если прибор не
используется длительное время, то выньте кабель из розетки.
