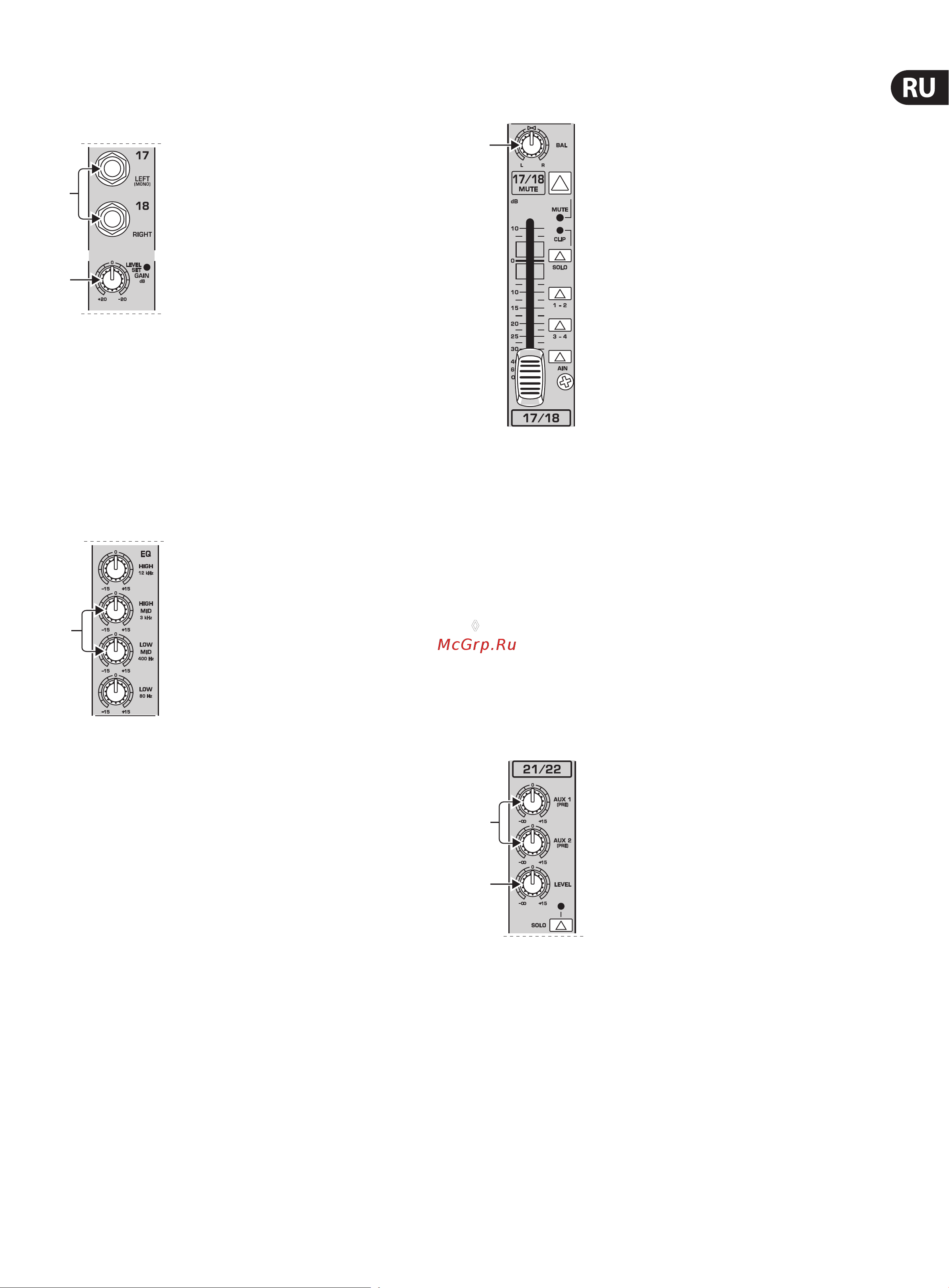

7 EURODESK SX3242FX/SX2442FX Руководство пользователя
2.2 Стереоканалы
2.2.1 Входы каналов
Рис. 2.5:
(19)
(20)
Входы стереоканалов
(19) Каждый стереоканал имеет два симметричных линейных входа на
штекерных гнездах для левого и правого каналов. Они могут также
применяться как моно, если Вы будете использовать только гнездо,
обозначенное “LEFT”.
(20) Все линейки стереоканалов имеют регулятор GAIN для согласования
уровня. Надписи от +20 до -20 показывают согласование для
соответствующего входного уровня на линейных входах.
2.2.2 Эквалайзер стереоканалов
Рис. 2.6:
(21)
Регулирование стереоканалов
Эквалайзер стереоканалов является, конечно, стереофоническим.
Характеристики и обрезные частоты фильтров HIGH и LOW те же,
чтоиу моноканалов. Вместо одной полупараметрической средней
полосы стереоканалы имеют две раздельные средние полосы
((21) HIGH MID и LOW MID) с установленной средней частотой (3 кГц и 400 Гц).
Одинстереоэквалайзер предпочтительнее двух моноэквалайзеров в
том случае, если требуется корректировка частотной характеристики
стереосигнала. У моноэквалайзеров могут возникать расхождения
настроеклевого и правого каналов.
2.2.3 Посылы Aux/FX Send стереоканалов
В принципе тракты Aux и FX стереоканалов работают также, как и тракты
моноканалов. Так как тракты Aux всегда монофонические, то прежде чем
попасть на шину Aux (сборную шину), сигнал на стереоканале сначала
подмешивается в моносумму.
2.2.4 Фейдер стереоканала и другие
элементыуправления
Рис. 2.7:
(22)
Канальный фейдер, регулятор баланса, выключатель Mute и др.
(22) Регулятор BAL(ANCE) по своей функции соответствует регулятору
PANвмоноканалах. Регулятор баланса определяет соотношение
правого и левого входных сигналов, прежде чем они будут
направленына стереошину главного микса (Stereo-Main Mix-Bus)
илинадве подгруппы.
Остальные элементы управления стереоканалов соответствуют по своим
функциям элементам моноканалов (фейдеры, выключатель MUTE и др.).
◊ Пожалуйста, учтите: Если Вы направляете стереоканал кнопкой
SUB на подгруппы, то регулятор BAL должен находиться в
среднем положении, чтобы сигнал попадал на две подгруппы и
оставался сереофоническим.
2.3 Стереоканалы 21-24 (SL2442FX-PRO) и
29-32 (SL3242FX-PRO)
Рис. 2.8:
(23)
(24)
Дополнительные стереоканалы
EURODESK имеет два дополнительных стереоканала, которые состоят только
из секции Aux Send ((23) AUX 1 и AUX 2) и регулятора LEVEL (24). В этомслучае
тракты Aux жестко установлены на Pre Fader и поэтому очень хорошо
подходят для применения с монитором. Эти каналы не имеют маршрутных
переключателей и всегда направляются на Main Mix. Как и другие
стереоканалы, они имеют два линейных входа на штекерных гнездах для
левого и правого каналов. Эти каналы также имеют выключатель SOLO.
