12 EURODESK SX3242FX/SX2442FX Руководство пользователя
(70) Выключатель PHANTOM подает на разъемы XLR моноканалов
фантомное питание, необходимое для работы конденсаторных
микрофонов. При включенном фантомном питании горит светодиод
+48 V (см. 37). Применение динамических микрофонов возможно,
еслиони включены симметрично. В сомнительных случаях обратитесь
к изготовителю микрофона!
(71) Соединение с электросетью производится через приборное гнездо IEC.
Соответствующий сетевой провод входит в комплект поставки.
(72) В защитном выключателе прибора находится предохранитель.
При его замене должен применяться предохранитель
такого же типа. Учитывайте данные, приведенные в главе 6
“ТехническиеХарактеристики”.
(73) SERIAL NUMBER.
3. Цифровой Процессор Эффектов

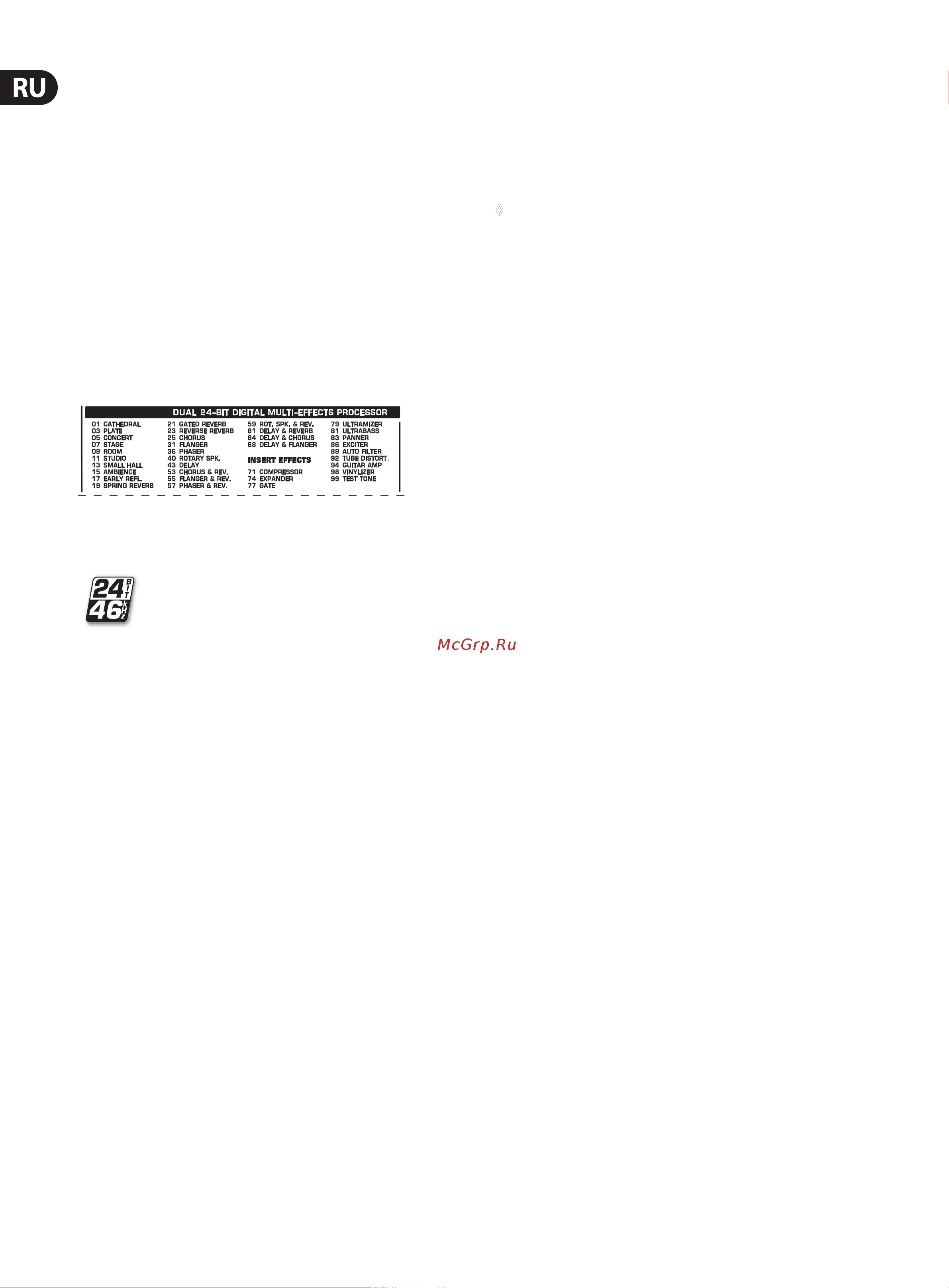

Рис. 3.1:
Обзор пресетов эффектов
99 первоклассных пресетов
Здесь приведен обзор всех пресетов мультипроцессора
эффектов. Этот модуль предлагает различные стандартные
эффекты, такие как Hall, Chorus, Flanger, Delay, и комбинации
эффектов, которые хорошо зарекомендовали себя в нашем
19-дюймовом процессоре эффектов VIRTUALIZER PRO DSP2024P.
Подаватьсигналы на процессор эффектов можно через регулятор FX
вканалах и регулятор FX SEND. Встроенный цифровой процессор
стереоэффектов имеет преимущество в том, что ему не требуется
кабельное подключение. Это устраняет опасность появления фоновых
помех или различных уровней и упрощает работу с пультом.
Parallell FX
Пресеты с 1 по 70 являются классическими “микшируемыми эффектами”.
Если Вы повернете регулятор FX 1 (или 2) TO MAIN, то произойдет
смешивание сигнала канала (чистого) и сигнала эффекта. Баланс двух
сигналов управляется регуляторами FX Send и FX 1/2 TO MAIN.
Смешивание сигналов эффектов с мониторным миксом AUX 1 (или 2)
происходит также, только баланс здесь настраивается регулятором
AUX 1 (или 2) в линейке каналов и потенциометром FX TO AUX 1 (или 2).
При этом, конечно, процессор эффектов должен получать сигнал через
регулятор FX 1 (или 2) в линейке каналов. Следите за тем, чтобы был нажат
выключатель PRE в соответствующих линейках каналов. Иначе тракты AUX
будут подключены после фейдеров (Post Fader), т.е. громкость мониторного
сигнала AUX будет зависеть от положения фейдера канала.
INSERT FX (с отключением канала)
Пресеты эффектов с номером 71 и выше предназначены для полной
обработки сигнала. Их нельзя путать с “микшируемыми эффектами”.
Прииспользовании Insert-пресетов нужно отсоединить соответствующий
канал от всех шин (выключатели SUB и MAIN не нажаты) и только сигнал
эффекта подать в Main Mix (регуляторы FX 1/2, FX SEND 1/2 и FX TO MAIN 1/2).
◊ Фейдер соответствующего канала остается и далее активным
и регулирует (вместе с соответствующими регуляторами FX)
уровень сигнала к внутреннему процессору эффектов.
