5 EURODESK SX3242FX/SX2442FX Руководство пользователя
Регистрация Вашего прибора с указанием даты его покупки значительно
облегчит процедуру обработки рекламации в гарантийном случае.
Большое спасибо за Ваше сотрудничество!
1.2 Инструкция
Эта инструкция составлена так, чтобы Вы могли получить полное
представление обо всех элементах управления и одновременно подробно
информирует об их применении. Для нагядности мы объединили элементы
управления в группы по их функциям. Их можно легко найти благодаря
прилагаемым пронумерованным иллюстрациям. Если Вам требуется
подробные разъяснения по определенным темам, то посетите нашу
страницу в Интернете по адресу http://behringer.com. На информационных
страницах по нашим изделиям и в глоссарии в ULTRANET даны подробные
объяснения многих профессиональных терминов из области аудиотехники.
2. Элементы Управления и
Соединения
В этой главе приводится описание различных элементов управления
микшерного пульта. Дается подробная информация по всем
регуляторамиподключениям.
2.1 Монофонические входные каналы
2.1.1 Микрофонные и линейные входы

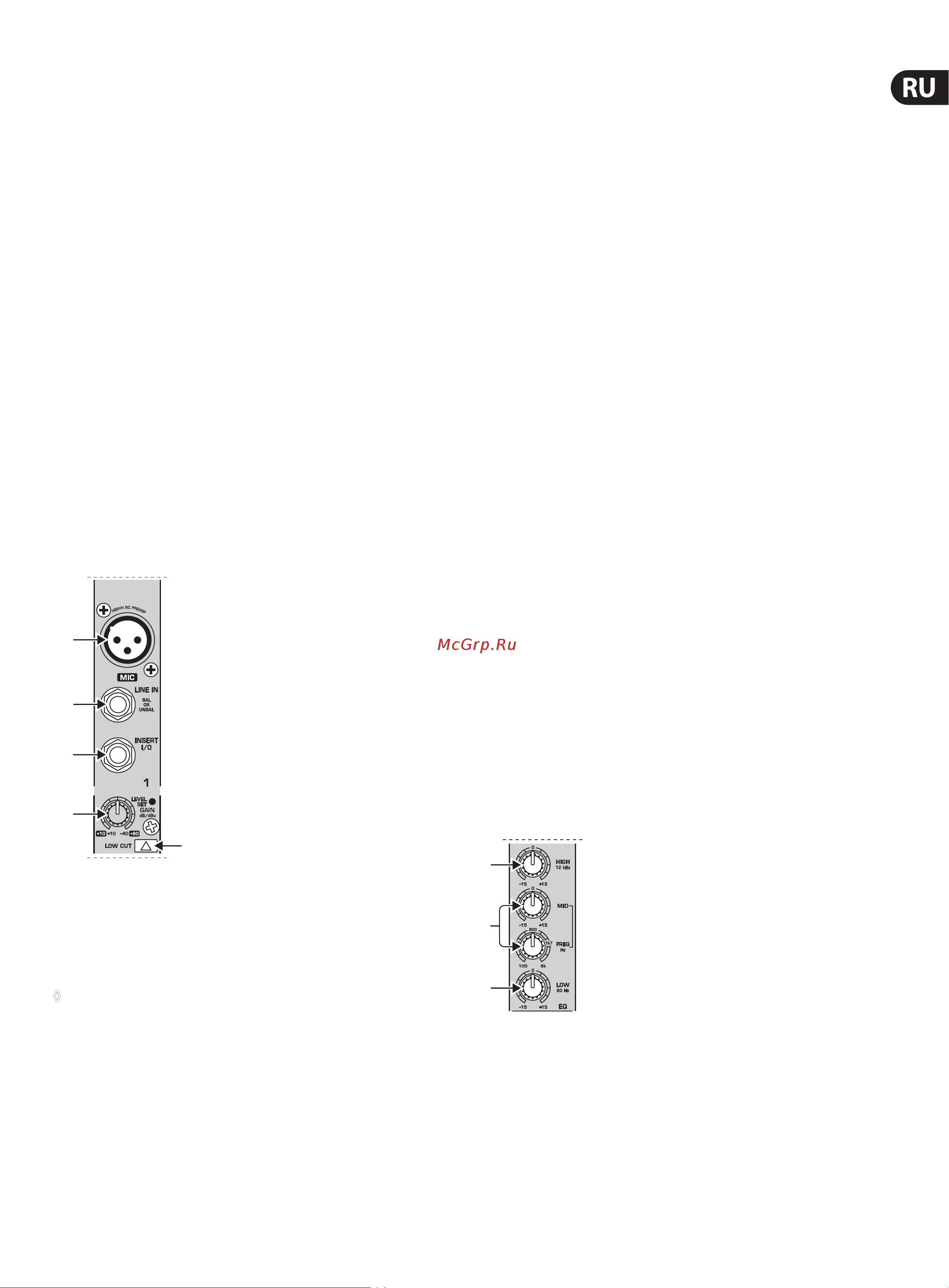

Рис. 2.1:
(1)
(2)
(3)
(4)
(5)
Разъемы и регуляторы микрофонных/линейных входов
(1) Каждый входной моноканал предоставляет симметричный
микрофонный вход через гнездо XLR, на которое, нажав на кнопку
(см. заднюю панель), можно подать фантомное питание 48 В для
работы конденсаторных микрофонов.
◊ Выключите звук воспроизводящей системы перед
активированием фантомного питания. Иначе помехи при
включении будут слышны через акустическую систему.
Учтите указания, приведенные в главе 2.11 „Задняя панель“.
(2) Каждый монофонический вход также имеет один симметричный
линейный вход, выполненный как гнездо для 6,3-милиметрового
штекера. Эти входы могут также использоваться несимметричными
монофоническими штекерами.
(3) Разъем INSERT I/O используется для обработки сигнала динамическим
процессором или эквалайзером. Эта точка отвода сигнала находится
перед фейдером, эквалайзером и посылом Aux Send.
В противоположность процессорам эффектов Hall и др.,
которыеобычно добавляются к сухому сигналу, динамические
процессоры обрабатывают весь сигнал. В этом случае один посыл Aux
Send не является правильным решением. Вместо этого прерывается
путь сигнала и вставляется динамический процессор и/или эквалайзер.
Затем сигнал возвращается на то же самое место на пульте.
Сигналпрерывается только в том случае, если в соответствующее
гнездо вставлен штекер (стереоштекер, наконечник которого = выход
сигнала, кольцо = вход). Все монофонические входные каналы имеют
точки разрыва (Inserts). Inserts позволяют использовать прямые Pre-EQ-
выходы без прерывания прохождения сигнала. Для этой цели требуется
кабель с моноштекером на стороне магнитофона или процессора
эффектов и с перемкнутым стереоштекером на стороне пульта
(соединены наконечник и кольцо).
(4) Потенциометром GAIN регулируется входное усиление. Когда Вы
подключаете источник сигнала к входам или отсоединяете их, то этот
регулятор должен быть выставлен до упора влево.
На шкале имеются 2 различных диапазона значений: Первый диапазон
от +10 до +60 дБ относится к входу микрофона MIC и показывает
усиление поступающего сигнала.
Второй диапазон от +10 до -40 дБ относится к линейному входу и
показывает его чувствительность. Для устройств с обычным линейным
выходным уровнем (-10 дБв или +4 дБ) настройка выполняется
следующим образом: Подключите прибор при выключенном
регуляторе GAIN и затем установите его на выходной уровень,
указанный изготовителем прибора. Если внешний прибор имеет
индикатор выходного уровня, то он должен показывать 0 дБ при
пиках сигнала. Для +4 дБ поверните совсем немного, для -10 дБв чуть
больше. Точная настройка осуществляется с помощью светодиодного
индикатора LEVEL SET при поступлении музыкального сигнала.
Онзагорается при достижении оптимального рабочего уровня.
(5) 5Кроме того, монофонические каналы микшерного пульта имеют
обрезной НЧ фильтр (LOW CUT) для удаления нежелательных
низкочастотных составляющих сигнала (18 дБ/октава, -3 дБ при 80 Гц).
2.1.2 Эквалайзер
Все входные монофонические каналы имеют 3-полосное регулирование
звука. Полосы позволяют максимальное повышение/понижение на 15 дБ,
всреднем положении эквалайзер нейтрален.
Рис. 2.2:
(6)
(7)
(8)
Регулирование звука входных каналов
(6) Регулятор HIGH секции эквалайзера (EQ) контролирует верхний
диапазон частот соответствующего канала. Речь идет о полочном
(shelving) фильтре, который повышает или понижает все частоты выше
установленной граничной частоты (12 кГц).
