102 | Suomi 2 610 A15 111 • 23.6.09
Optisen luodin tarkistus ja säätö
Tällä säädöllä saadaan optisen luodin näkyvä linja
yhdenmukaiseksi pystyakselin kanssa.
Tarkistus:
– Tähtää optinen luoti 9 maassa olevaan mittauspis-
teeseen.
Säädä tätä varten joko jalkaruuveja 1 tai avaa jalus-
tan lukitusruuvi X ja liikuta mittaustyökalua, kunnes
optinen luoti on mittauspisteen yläpuolella.
– Kierrä nyt mittaustyökalu 180°.
Oikealla säädöllä optisen luodin on oltava mittauspis-
teen yläpuolella.
Asetus:
Tällä säädöllä saadaan optisen luodin näkyvä linja
yhdenmukaiseksi mittaustyökalun pystyakselin
kanssa.
–Kierrä suojusta 29 vastapäivään ja poista se.
(katso kuva L1)
– Avaa yksi neljästä säätöruuvista (O 1-4) neljännes-
kierros säätötapilla 30 ja kiristä toinen säätöruuvi
neljänneskierros.
– Toista säätö niin monta kertaa, että mittauspiste on
puolessavälissä matkaa (1/2 t) lähtöpisteen ja
hiusristin välissä.
Esimerkki näyttää, miten asetus muuttuu, kun ruuvi
O3 avataan ja ruuvia O4 kiristetään.
(katso kuva L2)
– Toista tarkistus ja säätö, kunnes mittauspisteen ja
hiusristin välissä ei enää ole poikkeamaa edes, kun
mittaustyökalu kierretään pystyakselinsa ympäri.
Pystysuoran nolla-asennon asetus
– Paina mielivaltaista painiketta.
Kuuluu piippaus ja mittaustyökalu palaa normaaliin
mittaustilaan.

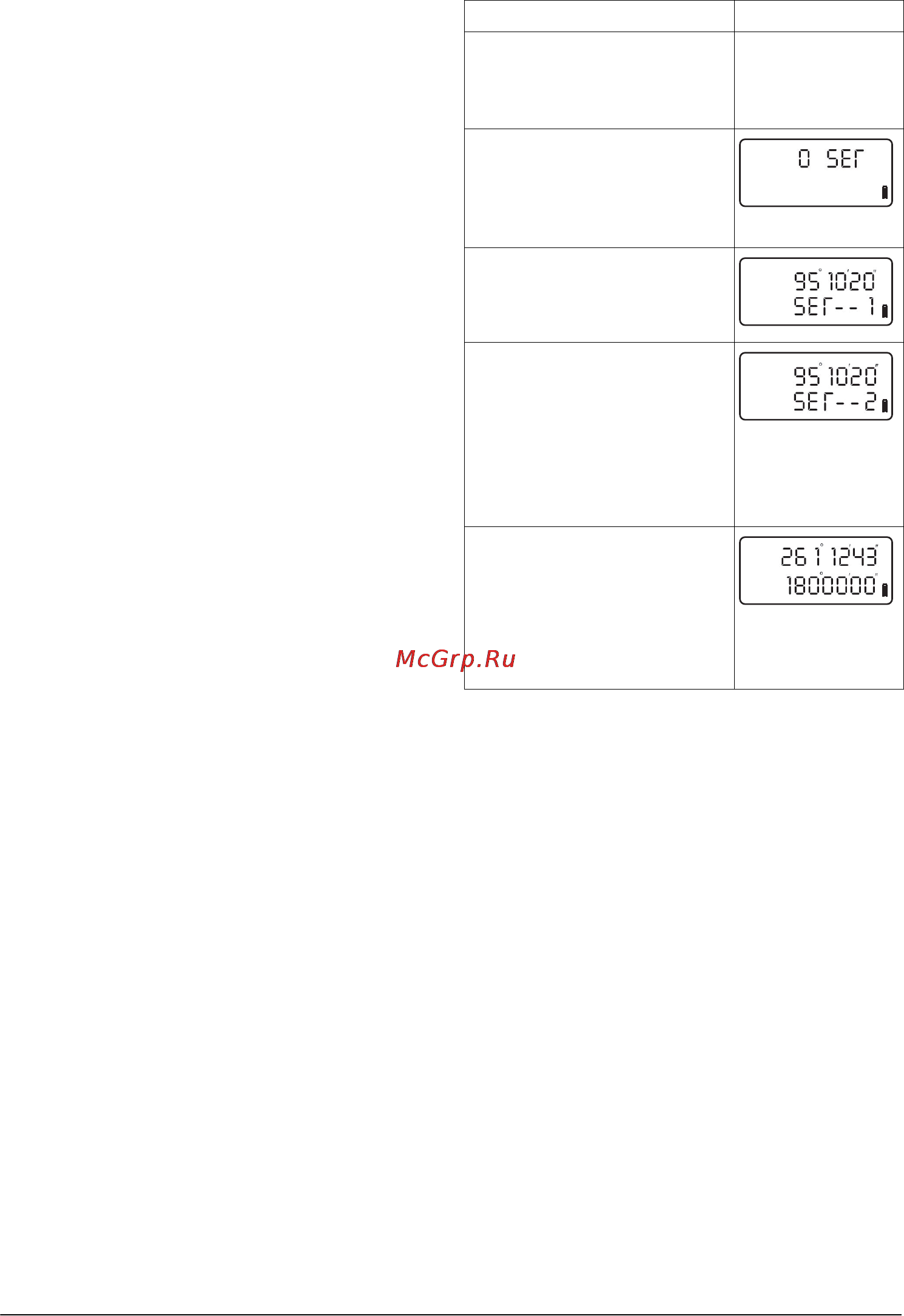

Työvaiheet Näyttölukemat
– Aseta mittaustyökalu tasai-
selle pinnalle. ”Laitteen pysty-
tys ja suuntaus” katso
sivu 100.
– Paina ja pidä painettuna näp-
päintä V/% sekä paina lisäksi
käynnistysnäppäintä 20.
Näyttöruutuun tulee pystykul-
man säätötila.
– Kierrä teleskooppi pystysuo-
ran nollapisteen kautta.
– Suuntaa teleskooppi mittaus-
työkalun kanssa samalla kor-
keudella olevaan
mittauspisteeseen (suurin sal-
littu poikkeama 10').
– Paina näppäintä V/%.
Ensimmäisen mittauksen tie-
dot tallentuvat.
– Kierrä teleskooppia 180° ja
suuntaa se uudelleen samaan
mittauspisteeseen.
– Paina näppäintä V/%.
Toisen mittauksen tiedot tal-
lentuvat ja pystysuora nolla-
piste on määrätty.
V
H
R
V
H
R
V
H
R
V
H
R
