Eesti | 2192 610 A15 111 • 23.6.09
Montaaž
Patareide paigaldamine/
vahetamine (vt jooniseid A1–A3)
Mõõteseadmes on soovitav kasutada leelis
mangaanpatareisid.
– Suruge keel 22 alla ja võtke patareikorpuse
kaas 23 suunaga üles maha.
– Suruge konksu 24 alla, nii et lukustus hüppab
lahti ja avage patareikorpus 15.
– Asetage patareid vastavalt joonisele sisse.
– Vahetage alati välja kõik patareid ühekorraga.
Kasutage üksnes ühe tootja ja ühesuguse
mahtuvusega patareisid.
– Sulgege patareikorpus ja suruge konks 24 alla,
nii et see fikseerub kohale.
– Sulgege patareikorpuse kaas 23.
f Kui Te mõõteseadet pikemat aega ei kasu
ta, võtke patareid seadmest välja. Patareid
võivad pikemal seismisel korrodeeruda või
iseeneslikult tühjeneda.
Laetuse astme näit
– Vahetage patareid välja kohe, kui
patarei sümbol süttib.
Kolmjala paigaldamine
(vt jooniseid B1–B2)
– Paigaldamiseks asetage mõõteseade nii, et
kruvikorpus 26 fikseerub kolmjala süvendisse.
Seejärel keerake lülitit 11 180° päripäeva, et
mõõteseadet lukustada.
– Eemaldamiseks keerake lülitit 11 180°
vastupäeva ja võtke mõõteseade maha.
Märkus: üksnes mudelil DGT 2:
Mudeli DGT 2 jaoks on lisatarvikuna saadaval
kolmjalad koos laserloodiga.
Kasutamine
Ekraani kasutuselevõtt
Ekraani sisselülitamine
– Ekraani sisselülitamiseks vajutage nupule
sisse/välja 20.
Ekraanil 3 süttivad 2 sekundiks kõik sümbolid.
(vt joonist C1)
Seejärel kuvatakse vertikaalnäidu puhul
sümbolit „SER“ seni, kuni teleskoop
keeratakse nullpunkti kohale või
konfigureeritakse ekraaninäit. (vt joonist C2)
– Keerake teleskoop läbi vertikaalse nullpunkti.
Ekraanile ilmub standardnäit. (vt joonist C3)
Ekraani väljalülitamine
– Ekraani väljalülitamiseks vajutage uuesti
nupule sisse/välja 20.
f Enne seadme hoiulepanekut või transporti
lülitage ekraan alati välja.
Mõõteseadme funktsioonid

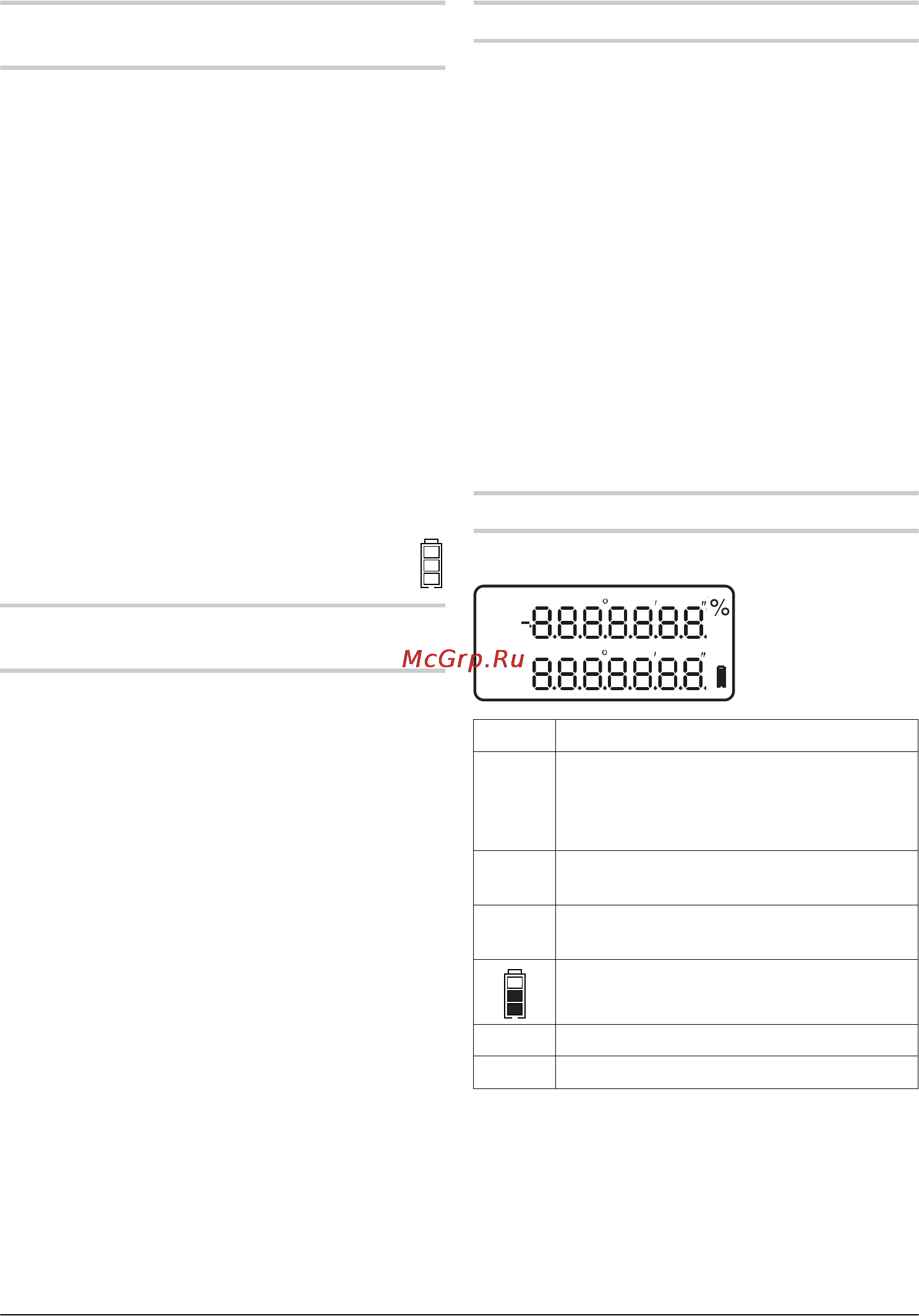

Ekraani näidud
Ekraan Funktion
V Vertikaalnurk % või Gon
Sümbolit „SER“ kuvatakse seni, kuni
teleskoop keeratakse pärast
sisselülitamist nullpunkti kohale.
HR Horisontaalring,
lugemissuund päripäeva
HL Horisontaalring,
lugemissuund vastupäeva
Patarei näit
G Nurganäit gonides
% Nurganäit %des
V
HRL
G
