132 | Česky 2 610 A15 111 • 23.6.09
Montáž
Nasazení/výměna baterií
(viz obr. A1 A3)
Pro provoz měřícího přístroje je doporučeno
používaní alkalicko-manganových baterií.
– Stiskněte sponu 22 dolů a kryt přihrádky pro
baterie 23 odejměte směrem nahoru.
– Stiskněte závěs 24 dolů tak, aby uzávěr vyskočil
a otevřete přihrádku pro baterie 15.
– Podle vyobrazení vložte baterie.
– Nahrate vždy všechny baterie současně. Pou-
žijte pouze baterie jednoho výrobce a stejné
kapacity.
– Přihrádku pro baterie uzavřete a stiskněte závěs
24 dolů až zaskočí.
– Uzavřete kryt přihrádky pro baterie 23.
f Pokud měřící přístroj delší dobu nepouží-
váte, vyjměte z něj baterie. Baterie mohou pří
delším skladování korodovat a samy se vybít.
Ukazatel stavu nabití
– Baterie nahrate, jakmile se objeví tento
symbol baterie.
Montáž trojnožky (viz obr. B1–B2)
– Pro namontování nasate měřící přístroj tak,
aby šroubové těleso 26 zaskočilo do prohlubně
trojnožky.
Poté otočte přepínač 11 o 180° ve směru
hodinových ručiček, aby se měřící přístroj
zaaretoval.
– Pro odstranění otočte přepínač 11 o 180° proti
směru hodinových ručiček a měřící přístroj
odejměte.
Upozornění: pouze pro DGT 2:
Pro DGT 2 existuje jako volitelné příslušenství
trojnožka s laserovou svislicí.
Provoz
Uvedení displeje do provozu
Zapnutí displeje
– Pro zapnutí displeje stiskněte tlačítko
zapnutí/vypnutí 20.
Na displeji 3 se na 2 sekundy rozsvítí všechny
symboly. (viz obr. C1)
Potom se tak dlouho zobrazuje vertikální
ukazatel „SER“, než se teleskop otočí nad
nulový bod nebo než se nakonfiguruje
zobrazení displeje. (viz obr. C2)
– Otočte teleskop skrz vertikální nulový bod.
Displej ukazuje standardní zobrazení.
(viz obr. C3)
Vypnutí displeje
– Pro vypnutí displeje stiskněte znovu tlačítko
zapnutí/vypnutí 20.
f Kvůli uskladnění nebo přepravě displej vždy
vypněte.
Funkce měřícího přístroje

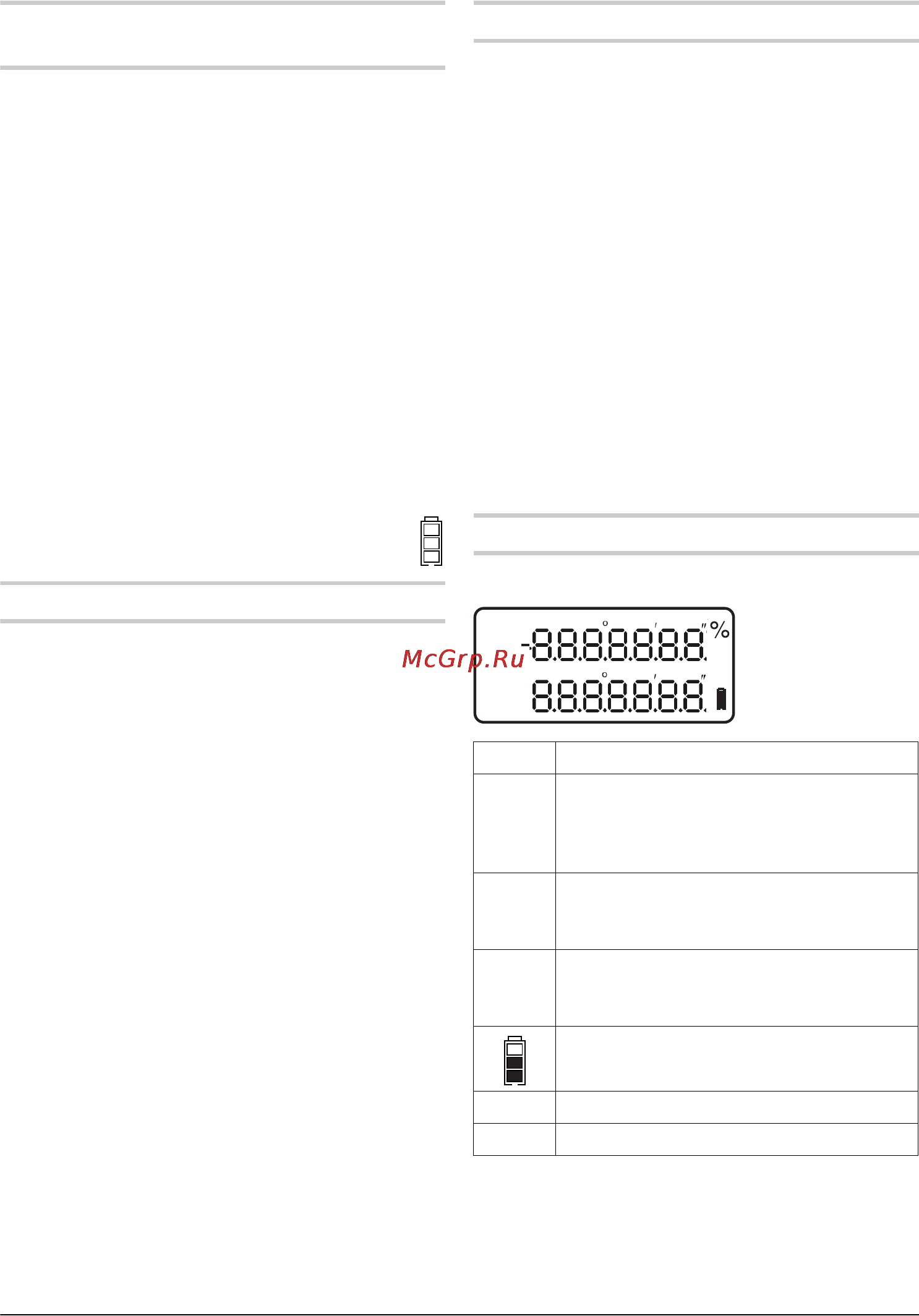

Ukazatelé displeje
Displej Funkce
V Hodnota pro vertikální úhel v % nebo v
gon
„SER“ se zobrazuje, než se teleskop po
zapnutí otočí nad nulový bod.
HR Horizontální kružnice,
směr počítání ve směru hodinových
ručiček
HL Horizontální kružnice,
směr počítání proti směru hodinových
ručiček
Ukazatel baterie
G Ukazatel úhlu v gon
% Ukazatel úhlu v %
V
HRL
G
OBJ_BUCH-1021-001.book Page 132 Tuesday, June 23, 2009 8:57 AM
