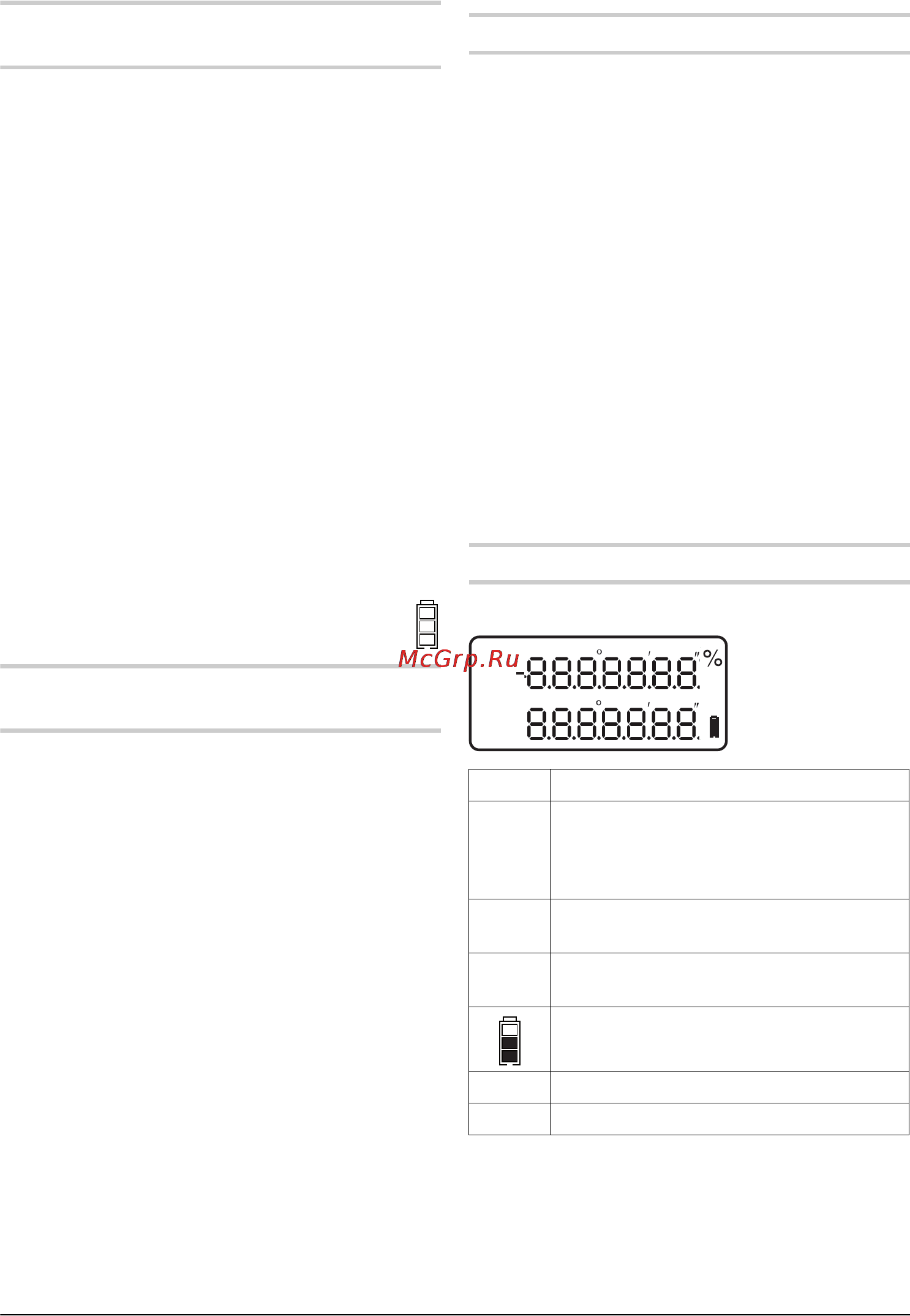

12 | Deutsch 2 610 A15 111 • 23.6.09
Montage
Batterien einsetzen/wechseln
(siehe Bilder A1–A3)
Für den Betrieb des Messwerkzeugs wird die Verwen-
dung von Alkali-Mangan-Batterien empfohlen.
– Drücken Sie die Lasche 22 nach unten und neh-
men Sie den Batteriefachdeckel 23 nach oben
weg.
– Drücken Sie den Haken 24 nach unten, so dass
der Schnappverschluss aufspringt und öffnen Sie
das Batteriefach 15.
– Legen Sie die Batterien entsprechend der Abbil-
dung ein.
– Ersetzen Sie immer alle Batterien gleichzeitig. Ver-
wenden Sie nur Batterien eines Herstellers und
mit gleicher Kapazität.
– Schließen Sie das Batteriefach und drücken Sie
den Haken 24 nach unten bis er einrastet.
– Schließen Sie den Batteriefachdeckel 23.
f Nehmen Sie die Batterien aus dem Mess-
werkzeug, wenn Sie es längere Zeit nicht
benutzen. Die Batterien können bei längerer
Lagerung korrodieren und sich selbst entladen.
Anzeige Ladezustand
– Ersetzen Sie die Batterien, sobald dieses
Batteriesymbol angezeigt wird.
Dreifuß montieren
(siehe Bilder B1–B2)
–Zum Anbringen setzen sie das Messwerkzeug so
auf, dass das Schraubengehäuse 26 in der Vertie-
fung des Dreifußes einrastet.
Drehen Sie danach den Schalter 11 180° im Uhr-
zeigersinn, um das Messwerkzeug zu arretieren.
–Zum Entfernen drehen Sie den Schalter 11 180°
gegen den Uhrzeigersinn und nehmen das Mess-
werkzeug ab.
Hinweis: nur für DGT 2:
Für den DGT 2 gibt es als optionales Zubehör Drei-
füße mit Laserlot.
Betrieb
Inbetriebnahme Display
Display einschalten
– Zum Einschalten des Displays drücken Sie die Ein-
/Austaste 20.
Auf dem Display 3 leuchten für 2 Sekunden alle
Symbole auf. (siehe Bild C1)
Danach wird für die Vertikalanzeige „SER“ ange-
zeigt, solange bis das Teleskop über den Null-
punkt gedreht oder die Displayanzeige konfiguriert
wird. (siehe Bild C2)
– Drehen Sie das Teleskop durch den vertikalen
Nullpunkt.
Das Display zeigt die Standardanzeige.
(siehe Bild C3)
Display ausschalten
– Zum Ausschalten des Displays drücken Sie erneut
die Ein-/Austaste 20.
f Schalten Sie zur Lagerung oder zum Trans-
port das Display immer aus.
Funktionen des Messwerkzeugs
Displayanzeigen
Display Funktion
V Wert für Vertikalwinkel in % oder Gon
„SER“ wird angezeigt, bis das Teleskop
nach dem Einschalten über den Nullpunkt
gedreht wird.
HR Horizontalkreis,
Zählrichtung im Uhrzeigersinn
HL Horizontalkreis,
Zählrichtung gegen den Uhrzeigersinn
Batterieanzeige
G Winkelanzeige in Gon
% Winkelanzeige in %
V
HRL
G
