134 | Česky 2 610 A15 111 23.6.09
Nestojí-li měřící přístroj stabilně nebo je-li nasazen
za silného větru, může dojít k proměnlivému
zobrazování vertikálního úhlu. V tom případě je
lepší snímač sklonu deaktivovat.
Pro zobrazení kompenzační hodnoty stiskněte
současně tlačítka R/L a V/%.
Pro návrat do standardního zobrazení opět
současně stiskněte tlačítka R/L a V/%.

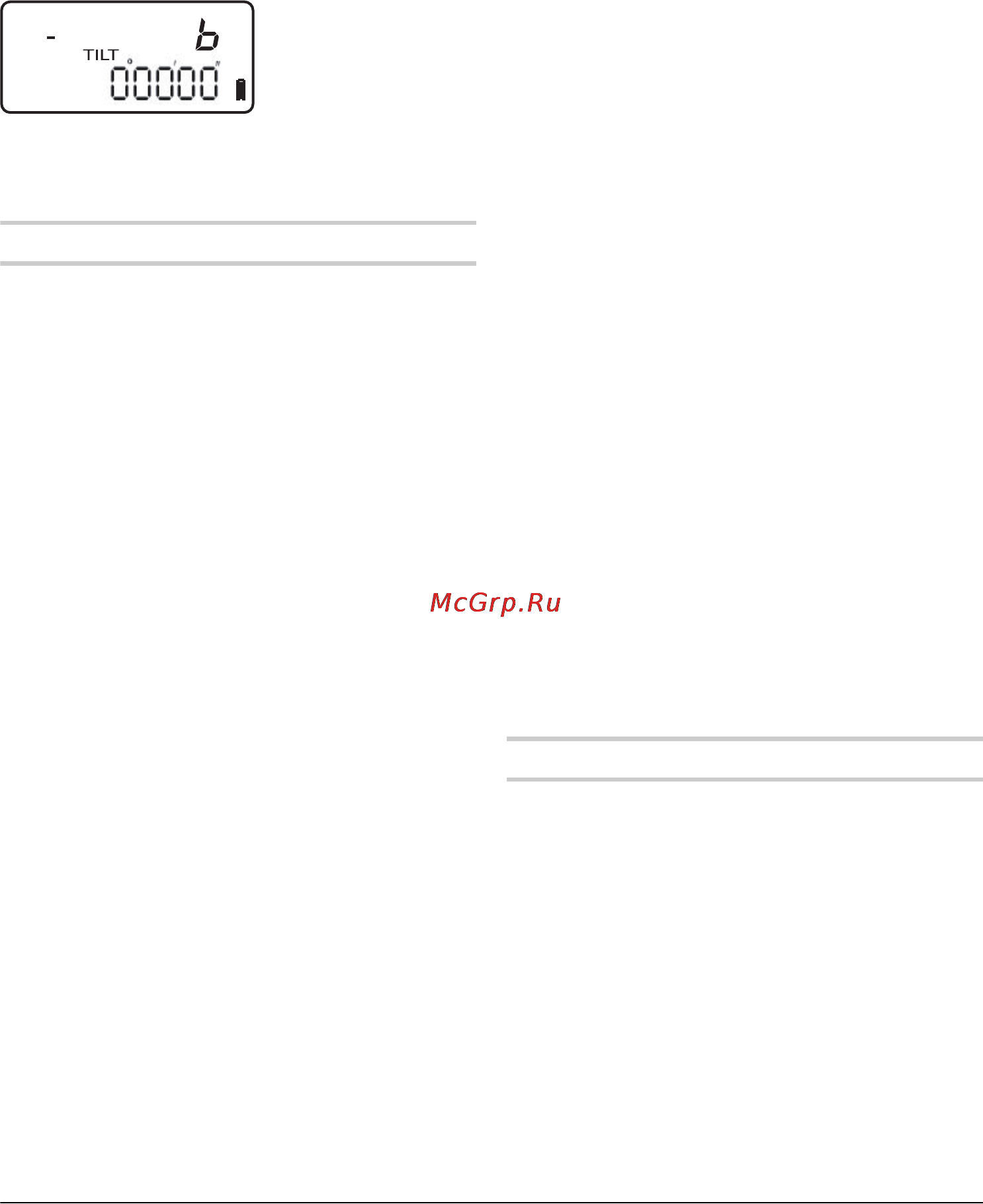

Pokud je měřící přístroj vně rozsahu kompenzace,
ukazuje displej následující zobrazení:
Měřící přístroj znovu vyrovnejte.
Ustavení a vyrovnání měřícího přístroje viz
strana 134.
Ustavení měřícího přístroje
f Chraňte měřící přístroj před vlhkem a pří-
mým slunečním zářením.
f Nevystavujte měřící přístroj žádným
extrémním teplotám nebo teplotním
výkyvům. Nenechávejte jej např. delší dobu
ležet v autě. Při větších teplotních výkyvech
nechte měřící přístroj nejprve vytemperovat,
než jej uvedete do provozu. Při extrémních
teplotách nebo teplotních výkyvech může být
omezena přesnost přístroje.
f Vyhněte se prudkým nárazům nebo pádům
měřícího přístroje. Po silných vnějších
účincích na měřící přístroj byste měli před další
prací vždy provést kontrolu přesnosti (viz
Kontrola přesnosti měřícího přístroje,
strana 135).
Ustavení a vyrovnání měřícího přístroje
Pro zaručení optimálního použití byste měli měřící
přístroj upevnit na stativ a pečlivě vyrovnat.
Stativ postavte stabilně nad měřeným bodem.
Měřící přístroj namontujte na stativ.
Otáčejte patkovými šrouby 1 (A, B, C) tak, aby
se bublina krabicové vodováhy 21 ustředila.
(viz obr. E1
E2)
Pro jemné nastavení otočte měřící přístroj
potud, až se základová deska 10 nachází v
zobrazené poloze. (viz obr. E3)
Otáčejte patkovými šrouby 1 (A, B, C) tak, aby
se bublina trubicové vodováhy 12 ustředila.
(viz obr. E4)
Vyrovnejte měřící přístroj pomocí optické
svislice 9.
K tomu zaostřete nitkový kříž pomocí okuláru
optické svislice 27.
Zaostřete měřený bod na zemi pomocí
zaostřovacího kroužku optické svislice 28.
Lehce povolte upevňovací šroub X stativu a
přesouvejte měřící přístroj až je měřený bod na
podlaze ustředěn v optické svislici.
Upevňovací šroub opět utáhněte.
(viz obr. E5
E7)
Opakujte kroky 3 a 4.
Zaostření okuláru
Zamiřte okulárem 17 na světlou plochu a
nastavte jej tak, aby se nitkový kříž zobrazoval
ostře.
Aby se při nastavení zabránilo paralaxy, dbejte
následujícího upozornění:
Nasměrujte teleskop při nastavování na cílový
objekt.
Nitkový kříž a cílová ryska se nesmějí posouvat,
ikdyž pohybujete očima.
Upozornění: Zabraňte paralaxy, poněvadž jinak
není žádné přesné měření možné.
Pokud případně nastává paralaxa, opakujte
nastavení.
Zaměření cíle
Horizontálně
Hrubé zaměření.
Povolte svěrný šroub 5 a zamiřte pomo
hrubého hledáčku 7 na cíl.
Udržujte odstup mezi očima a hrubým
hledáčkem.
Svěrný šroub 5 opět zafixujte.
Jemné zaměření.
Pozorujte cíl okulárem 17 a zaostřete jej pomocí
seřizovacího šroubu 4.
Vertikálně
Zaměření cíle ve vertikálním směru provete
analogicky pomocí svěrného šroubu 18 a
seřizovacího šroubu 19.
Uskutečnění měření
Měření horizontálních úhlů (viz obr. F)
Zapněte displej.
Zapnutí displeje viz strana 132.
Měřící přístroj postavte nad měřeným bodem A.
Ustavení a vyrovnání měřícího přístroje viz
strana 134.
Stiskněte tlačítko OSET, aby se ukazatel
horizontální kružnice nastavil na nulu.
Nasměrujte teleskop na cílový bod B.
Úhel mezi body A a B je zobrazen na displeji:
HR směr počítání ve směru hodinových
ručiček
HL směr počítání proti směru hodinových
ručiček.
V
H
RL
