Українська | 1692 610 A15 111 • 23.6.09
Функціональні кнопки
– Увімкніть дисплей та натисніть відповідну
кнопку, щоб вибрати потрібну функцію.
тільки для DGT 2:
DGT 2 можна під’єднувати до електронного
приладу для вимірювання відстаней.
Управління здійснюється в такому випадку
через подвійне використання кнопок.
Конфігурація вимірювального приладу
– Увімкніть дисплей.
«Увімкнення дисплея» див. стор. 168.
– Натисніть одночасно кнопки R/L та V/%.
На дисплеї з’являється стандартне
зображення.
– Щоб внести відповідні зміни, натисніть
нижчезазначені кнопки.
– Після внесення всіх змін знову одночасно
натисніть кнопки R/L та V/%.
Лунає довгий сигнал і дисплей показує всі
здійснені настройки.

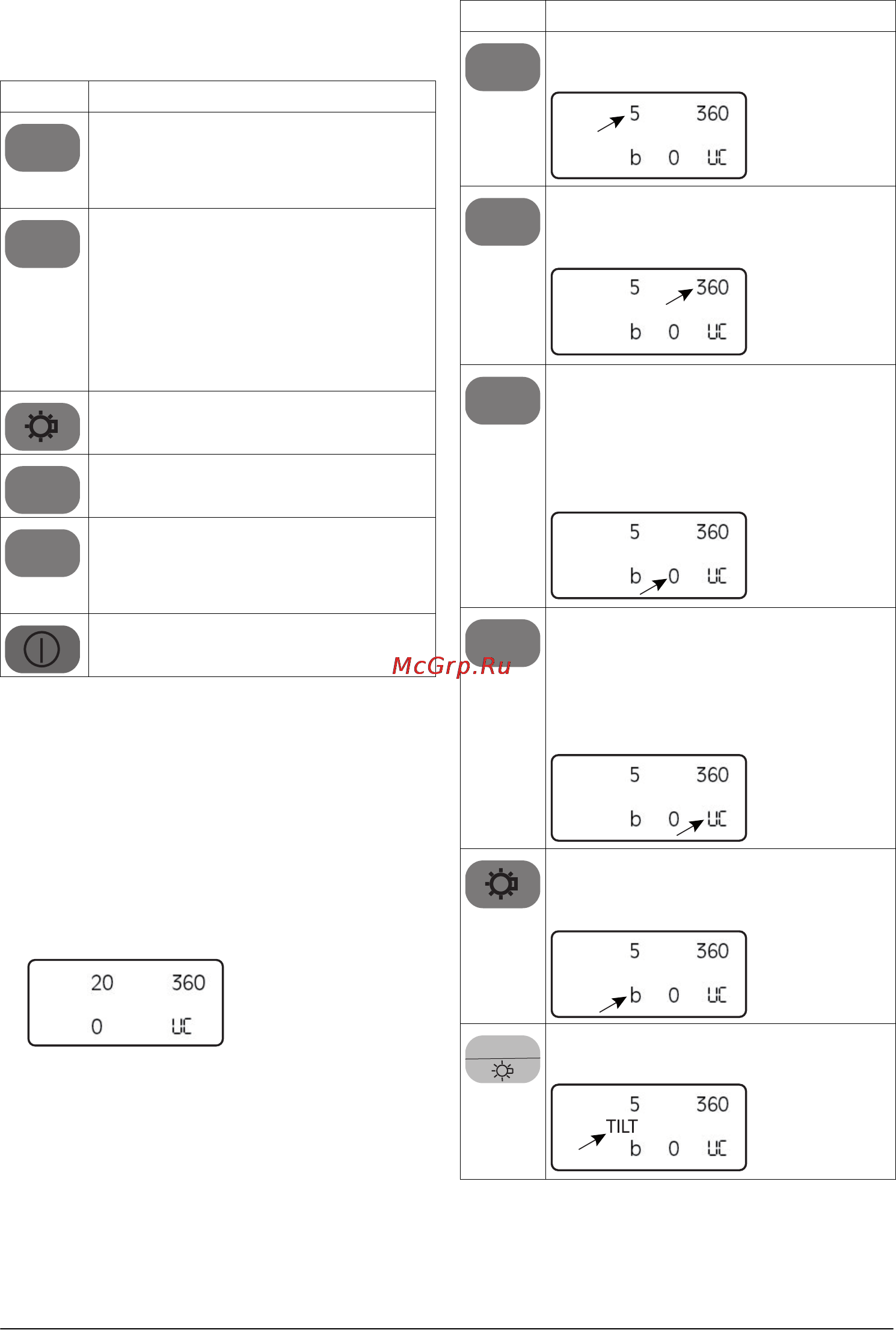

Кнопка Функція
Кнопка напрямку відліку на
горизонтальному лімбі:
за стрілкою годинника («R») або
проти стрілки годинника («L»)
Кнопка фіксації значень на
горизонтальному лімбі:
затримання або відпускання
актуального значення лімба.
При затриманні при обертанні
вимірювального приладу значення
залишається незмінним, індикатор
кута мигає.
Вимикач підсвічування дисплея та
перехрестя ниток
Кнопка відображення кута в гонах
(«G») або %
Кнопка встановлення
горизонтального лімба на нуль:
ндикатор горизонтального лімба
встановлюється на нуль
Вимикач дисплея 20
R/L
HOLD
V / %
OSET
Кнопка Зміна/показання
Зміна кроку відображення кута:
можливий крок 5’’ або 10’’.
Зміна відображення горизонтального
та вертикального кута з 360° на 400
гон.
Зміна часу автоматичного вимкнення
дисплея:
0 функція автоматичного
вимикання дезактивована
10 вимикання через 10 секунд
30 вимикання через 30 секунд.
Зміна нульових точок вертикального
лімба:
ua зенітний кут
ub вертикальний кут
uc кут нахилу
(див. мал. D)
Увімкнення або вимкнення звукового
сигналу, що лунає при кутах 0°, 90°,
180° та 270°.
тільки для DGT 2:
Активація функції компенсатора
R/L
V / %
HOLD
OSET
FUNC
OBJ_BUCH-1021-001.book Page 169 Tuesday, June 23, 2009 8:57 AM
