Srpski | 1992 610 A15 111 • 23.6.09
Kontrola i podešavanje kružne libele
Prekontrolisati:
Kod korektnog podešavanja mora kružna libela
posle kontrole odnosno podešavanja cevne libele
da bude centrirana.
Podešavanje: (pogledajte slike K1
–K2)
Uputstvo: Pazite na to, da zavrtnji za podešavanja
(S1-3) ne budu prekomerno zavrnuti.
– Odvrnite jedan od zavrtanja za podešavanje sa
trnom za podešavanje 30 za četvrtinu okretaja i
drugi zavrtganj za podešavanje stegnite za
četvrtinu okretaja.
– Ponavljajte podešavanje toliko često, sve dok
ne centrirate mehur libele.
Primer na slici pokazuje, kako se libela pokreće,
kada odvrnete zavrtanj S2 i stegnete zavrtanj S1.
Kontrola i podešavanje vertikalne prave
Sa ovim podešavanjem se usaglašava vidljiva linija
optičke vertikalne prave sa vertikalnom osom.
Prekontrolisati:
– Usmerite sa optičkom vertikalnom pravom 9 na
neku mernu tačku na podu.
Pomerajte za to ili zavrtnje za podešavanje 1 ili
odvrnite zavrtnje za podešavanje X stativa i
pokrećite merni alat, sve dok se optična
vertikalna prava ne nadje iznad merne tačke.
– Okrenite merni alat sada za 180°.
Kod korektnog podešavanja mora optička
vertikalna prava da bude iznad merne tačke.
Podešavanje:
Sa podešavanjem se vidljiva linija optične
vertikalne prave usaglašava sa vertikalnog osom
mernog alata.
– Okrenite poklopac 29 suprotno od kazaljke na
satu i skinite ga. (pogledajte sliku L1)
– Odvrnite jedan od 4 zavrtnja za podešavanje (O
1-4) sa trnom za podešvanje 30 za četvrtinu
okretaja i stegnite neki drugi zavrtanj za
podešavanje za četvrtinu okretaja.
– Ponavljajte podešavanje tako često, sve dok se
merna tačka ne nadje na pola puta (1/2 t)
izmedju polazne tačke i krstića končica.
Primer pokazuje kako se menja podešavanje,
ako odvrnete zavrtanj O3 i zavrtanj O4 stegnete.
(pogledajte sliku L2)
– Ponavljajte ispitivanje i podešavanje sve dok ne
bude nikakvog odstupanja izmedju merne tačke
i krstića končića, čak i ako merni alat okrećete
oko njegove vertikalne ose.
Uspostavljanje vertikalne nulte pozicije
– Pritisnite neki željeni taster.
Čuće se pip ton i merni alat se vraća u normalni
merni modus.

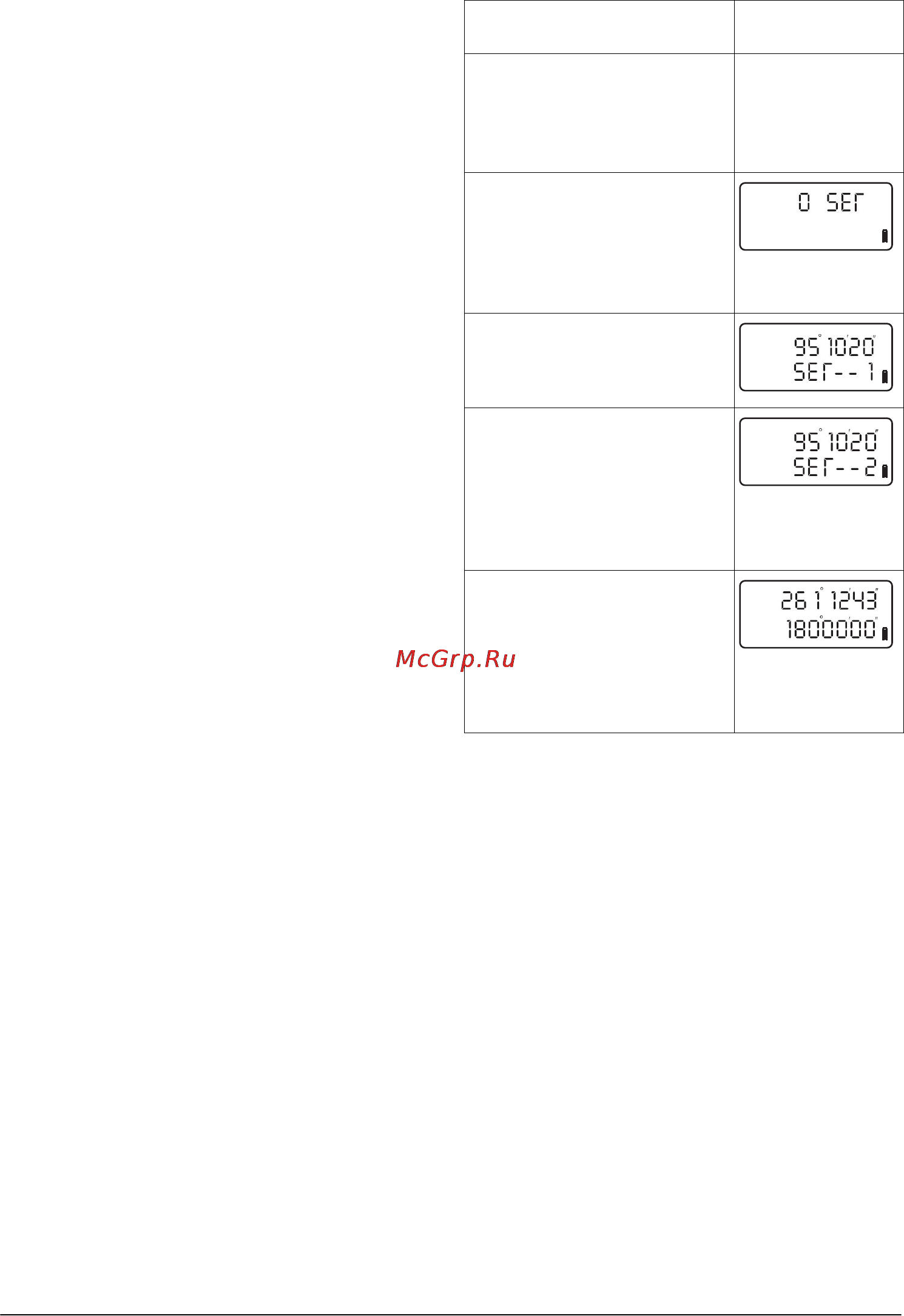

Radni koraci Pokazivači
displeja
– Postavite merni alat na neku
ravnu površinu.
„Postavljanje mernog alata i
centriranje“ pogledajte
stranicu 197.
– Pritisnite i držite taster V/% i
pritisnite dodatno taster za
uključivanje/isključivanje 20.
Displej pokazuje modus za
baždarenje za vertikalni
ugao.
– Okrenite teleskop preko
vertikalne nulte tačke.
– Usmerite teleskop na neku
mernu tačku u istoj visini sa
mernim alatom (maksimalno
odstupanje 10
').
– Pritisnite taster V/%.
Podaci za prvo merenje se
memorišu.
– Okrenite teleskop za 180° i
usmerite ga ponovo na istu
mernu tačku.
– Pritisnite taster V/%.
Podaci za drugo merenje se
memorišu i ponovo utvrdjuje
vertikalna nulta tačka.
V
H
R
V
H
R
V
H
R
V
H
R
OBJ_BUCH-1021-001.book Page 199 Tuesday, June 23, 2009 8:57 AM
