13
UKR

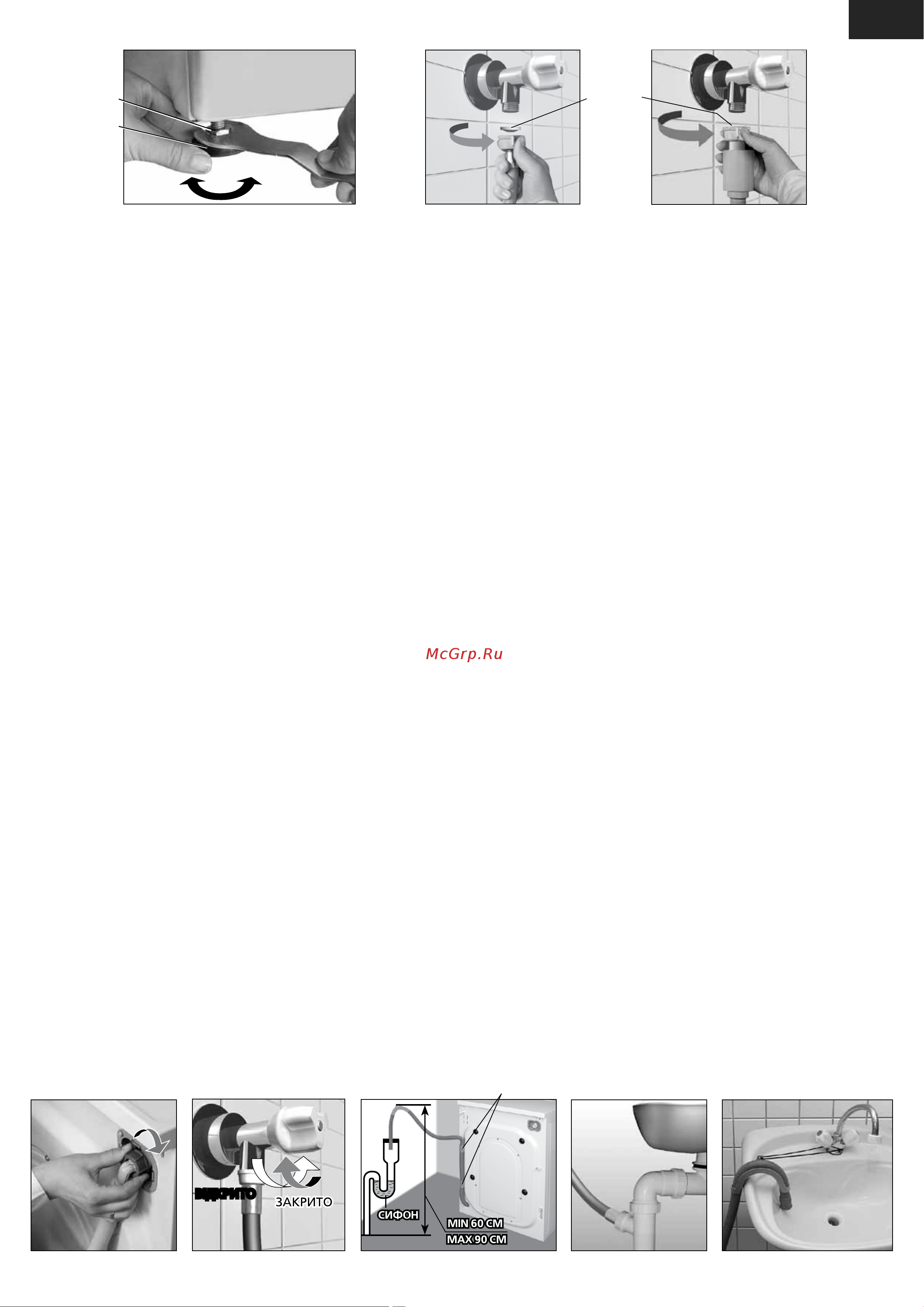

Рисунок 5
контргайка
опора
Рисунок 8
Рисунок 9
Рисунок 7Рисунок 6
Рисунок 10 Рисунок 12Рисунок 11
ВІДКРИТО
ЗАКРИТО
фільтр
УВАГА! Щоб не пошкодити машину, не переміщайте її,
взявшись за лоток, дверцята або ущільнювач у відповідності
з рисунком 1.
3.1.2 Для транспортування машини бак зафіксований блоку-
вальними гвинтами.
Чотири гвинти необхідно відкрутити за допомогою гайкового
ключа і вийняти гумові та пластмасові втулки відповідно до ма-
люнку 3. Закрити отвори пластмасовими заглушками відповідно
до малюнку 4, що входять в комплект поставки.
УВАГА! Якщо при витяганні гвинтів пластмасові втулки
залишилися всередині машини і їх не вдалося вийняти, слід
зняти задню панель відповідно до малюнку 4 за допомогою
хрестоподібної викрутки і дістати їх. Панель встановити
на місце.
Гвинти, шайби в зборі з втулками слід зберегти для можливого
подальшого транспортування машини в майбутньому.
УВАГА! Щоб уникнути можливого пошкодження корпусу
не вмикайте машину з встановленими блокувальними гвин-
тами, гумовими і пластмасовими втулками.
3.2 ВСТАНОВЛЕННЯ МАШИНИ
3.2.1 Машина повинна встановлюватися на міцну, рівну,
чисту і суху поверхню. М'яке покриття підлоги (килим, покриття
на пінополіуретанової основі та ін.) сприяє вібрації і погіршенню
вентиляції машини.
На дерев'яну підлогу машину слід встановлювати, попередньо
міцно прикріпивши до підлоги плиту з деревних матеріалів товщи-
ною не менше 15 мм. Для підвищення стійкості машини в процесі
роботи на дерев'яній підлозі рекомендується встановлювати її в
кутку приміщення.
3.2.2 Машину виставити за рівнем строго горизонтально,
вивертаючи або ввертаючи передусім передні регульовані опори
у відповідності до рисунку 5: гайковим ключем 17 мм послабити
контргайки на опорах, відрегулювати висоту опір, затиснути кон-
тргайки. Неправильна установка машини за рівнем чи недостатнє
затягнення контргайок згодом може спричинитися до вібрації та
підвищеного шуму підчас роботи машини.
УВАГА! Для забезпечення максимальної стійкості машини
вивертання опор повинне бути мінімальним.
3.3 ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРИЧНОЇ МЕРЕЖІ
УВАГА! Машина повинна бути заземлена.
3.3.1 Машина повинна підключатися до електричної мережі
через окрему двополюсну розетку з контактом заземлення, до-
пустимий струм якої не менше 16 А. До розетки повинен бути
підведений трипровідній кабель з мідними жилами перерізом не
менше 1,5 мм
2
або алюмінієвими жилами перерізом не менше
2,5 мм
2
, підключений через окреме автоматичний пристрій захисту
електричної мережі, розрахований на максимальний струм (струм
спрацьовування) 16 А і струм витоку 30 мА.
Якщо розетка не має підводки зазначеного кабелю, встановле-
ного автоматичного пристрою захисту або віддалена від місця уста-
новки машини, необхідно провести доробку електричної мережі
і монтаж автоматичного пристрою захисту, розетки. Роботи по
вищезазначеним вимогам повинні бути виконані кваліфікованим
персоналом.
ЗАБОРОНЯЄТЬСЯ заземлення прокладати окремим дротом
від газового, опалювального, водопровідного або каналізаційного
устаткування.
УВАГА! Виробник (продавець) не несе відповідальності
за завдану шкоду здоров'ю і власності, якщо він викликаний
недотриманням зазначених вимог до підключення.
3.4 ПІДКЛЮЧЕННЯ ДО ВОДОПРОВОДУ І КАНАЛІЗАЦІЇ
3.4.1 Машина підключається тільки до мережі холодного
водопостачання через кран подачі води з різьбовим патрубком
3/4 дюйма.
3.4.2 Перед підключенням машини до водопроводу слід:
— відкрити водопровідний кран і дати стекти воді, щоб змити
з труб забруднення у вигляді піску й іржі;
— перевірити чистоту фільтра в наливному шлангу відповідно
до рисунка 6 або в наливному шлангу із захисною системою
відповідно до рисунка 7 (в залежності від комплектації);
— приєднати наливний шланг до різьбового патрубка крана
подачі води у відповідності з рисунком 6 або 7 і до машини у
відповідності з рисунком 8, туго затягнувши гайки рукою.
3.4.3 Під час прання кран подачі води повинен бути повністю
відкритий у відповідності з рисунком 9.
3.4.4 Зливний шланг відповідно до малюнку 10 повинен зна-
ходитися на висоті від 60 до 90 см від рівня підлоги. Не слід витя-
гувати шланг з кронштейнів або видаляти кронштейни кріплення
шлангу з задньої стінки машини. При недотриманні даних вимог
працездатність машини буде порушена.
3.4.5 Для зливу води безпосередньо в каналізацію зливний
шланг машини встановлюється вище коліна стоку (сифона) в
каналізаційну трубу з внутрішнім діаметром не менше 40 мм щоб
уникнути зворотного засмоктування стічної води в машину.
Зливний шланг може підключатися безпосередньо до сифона
з патрубком відповідно до рисунка 11.
3.4.6 При зливі води в мийку або ванну шланг у відповідності
з рисунком 12 необхідно закріпити в місці перегину спеціальним
кронштейном, що входить в комплект поставки машини. Шланг
не повинен бути занурений у воду.
УВАГА! Наливний і зливний шланги після підключення
до водопроводу і каналізації не повинні бути перегнуті або
здавлені.
3.4.7 Після підключення машини до водопроводу і каналізації
слід перевірити герметичність з'єднань шлангів — місця з'єднань
повинні бути сухими.
кронштейн
