Nordfrost NRT 143-032 [7/18] Rus ukr kaz
![Nordfrost NRT 143-032 [7/18] Rus ukr kaz](/views2/1994028/page7/bg7.png)
30

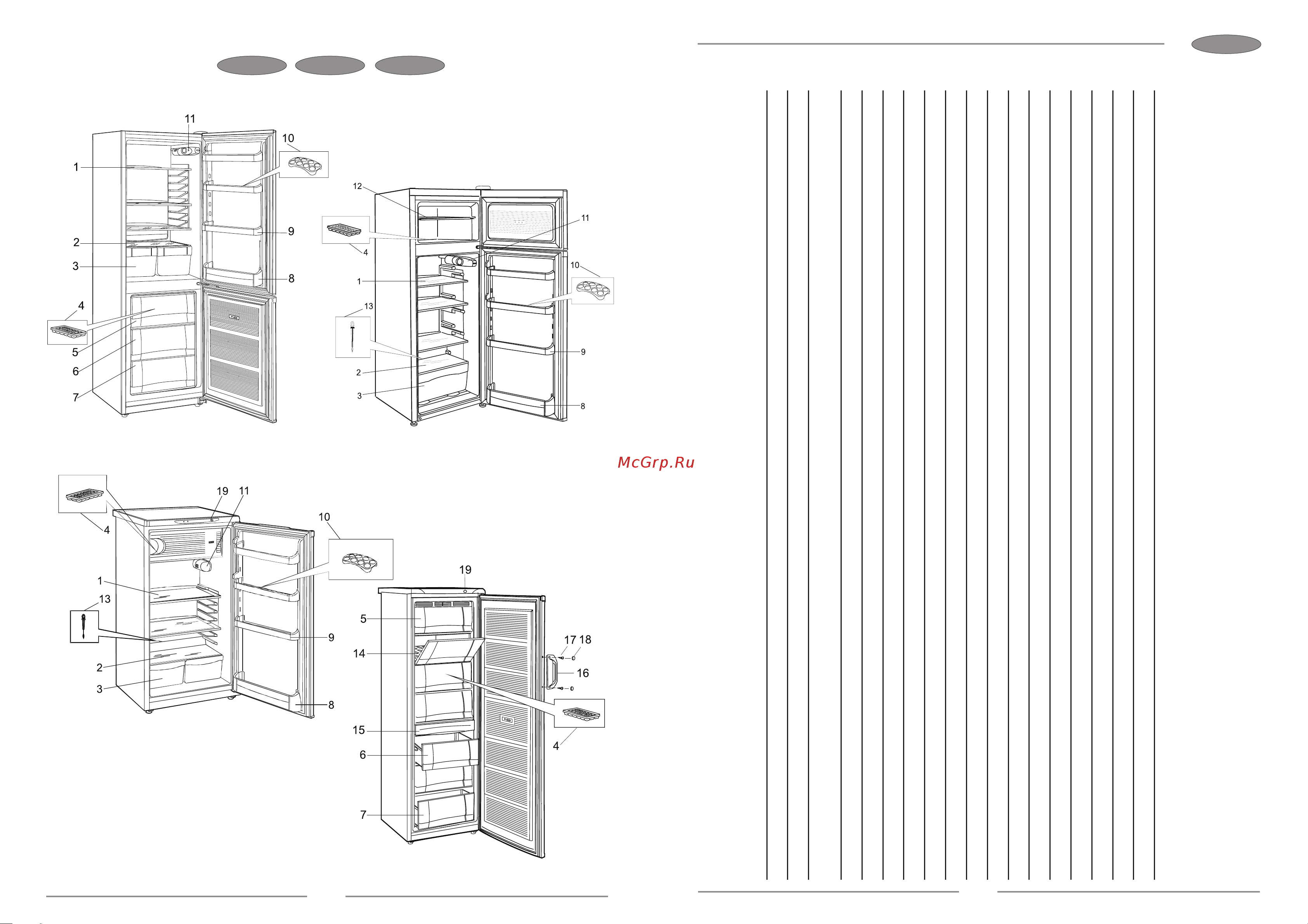

ПРИЛОЖЕНИЕ Б - РИСУНКИ/ ДОДАТОК Б - РИСУНКИ/ Б ҚОСЫМШАСЫ – СУРЕТТЕР
RUS
UKR KAZ
а) NRB 118, NRB 139, NRB 120, NRB 137
d) ДМ 155, ДМ 156, ДМ 158, ДМ 161
b) NRТ 141, NRТ 143, NRТ 144, NRТ 145
c) ДХ 224, ДХ 247
RUS
7
ТАБЛИЦА 2 - КОМПЛЕКТУЮЩИЕ ИЗДЕЛИЯ
Рис. Поз.
Комплектующие из-
делия
NRB 118
NRB 137
NRB 120
NRB 139
NRT 141
NRT 144
NRT 145
NRT 143 ДХ 247 ДХ 224 ДМ
155
ДМ
156
ДМ
158
ДМ
161
ДХ
416
ДХ
403
ДХ
507
Б.1 1 Полка 3 3 3 2 2 1 - - - - 3 1 2
Б.1 2 Полка 1 1 1 1 1 1 - - - - 1 1 1
Б.1 3 Сосуд для овощей и
фруктов
2 2 1 2 2 2 - - - - 2 1 1
Б.1 4 Форма для льда 1 1 1 1 1 1 1 1 1 1 1 1 -
Б.1 5 Шторка - 1 - - - - 3 1 4 1 - - -
Б.1 6 Корзина большая 1 1 - - - - 2 1 2 2 - - -
Б.1 7 Корзина малая 1 1 - - - - 1 1 1 1 - - -
Б.1 8 Барьер-полка большая 1 1 1 1 1 1 - - - - 1 - -
Б.1 9 Барьер-полка 3 3 3 2 3 2 - - - - 3 - -
Б.1 10 Вкладыш 1 1 1 1 1 1 - - - - 1 - -
Б.1 12 Полка МК - - 1 1 - - - - - - - - -
Б.1 13 Очиститель - - 1 1 1 1 - - - - - - -
Б.1 15 Сосуд для ягод - - - - - - - - 1 - - - -
Б.1 16 Ручка - - - - - - - - 1 - - - -
Б.1 17 Шуруп - - - - - - - - 2 - - - -
Б.1 18 Заглушка - - - - - - - - 2 - - - -
Б.1 21 Поддон - - - - - - - - - - 1 1 -
Б.1 22 Барьер - - - - - - - - - - - 3 3
Б.2 2 Упор 2 2 2 2 2 2 2 2 2 2 2 - -
