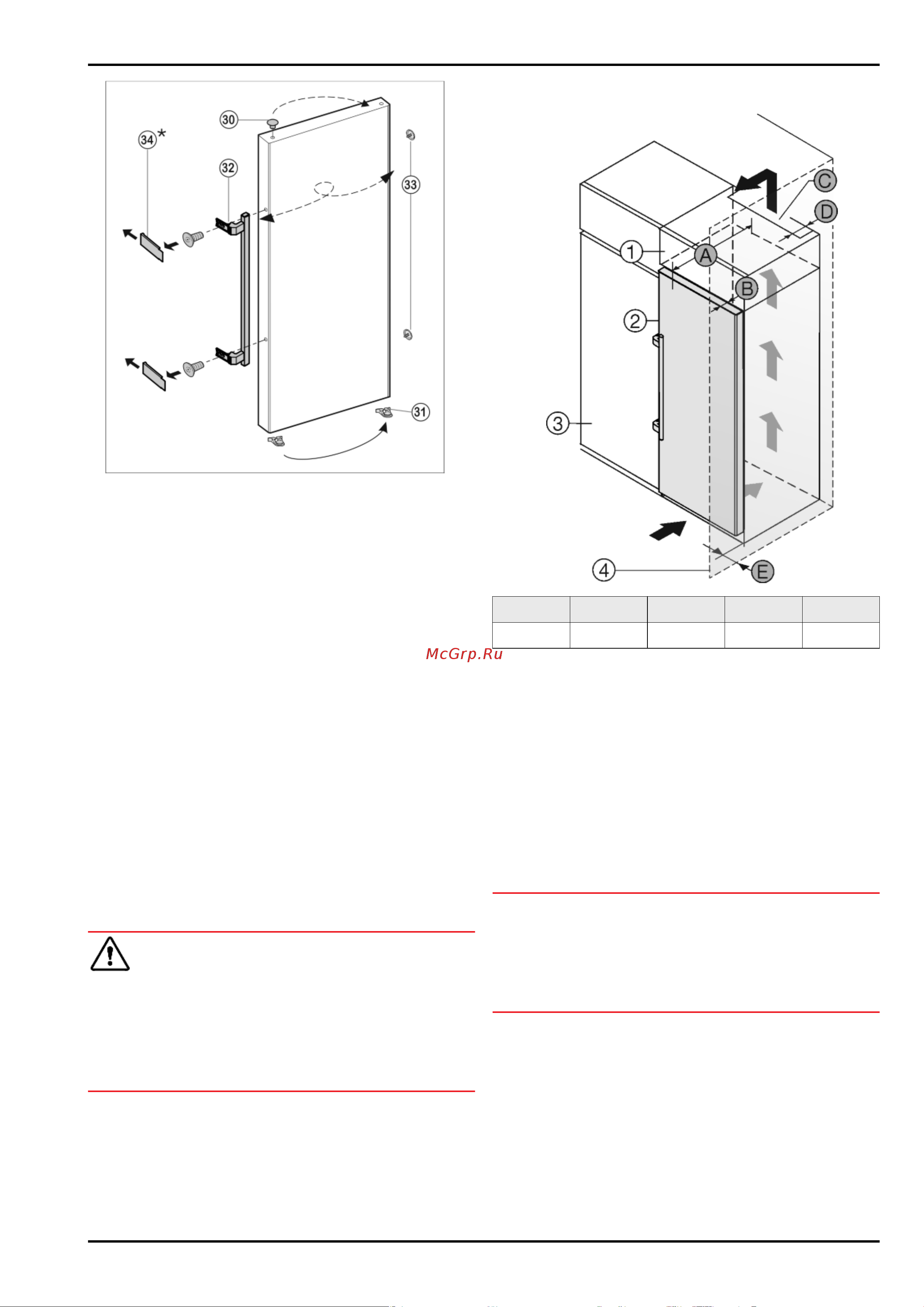

Fig. 7
u
Извлеките пробку
(33)
из опорной втулки дверцы и
переставьте.
u
Снимите и переставьте на противоположную сторону
дверную ручку
(32)
, пробку
(33)
и прижимные
пластины*
(34)
.
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.4 Монтаж двери
u
Установите дверцу сверху на нижний опорный палец
Fig. 5 (22)
.
u
Закройте дверцу.
u
Установите верхний опорный кронштейн
(12)
на новой
стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн
(12)
(с
моментом 4 Нм) (2 шт. Torx® 25)
(13)
. При необходи-
мости проделайте отверстия или используйте аккумуля-
торную отвертку.
u
Защёлкните крышку
(10)
и крышку
(11)
на противопо-
ложной стороне.
4.3.5 Выравнивание дверцы
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 5 (25)
параллельно корпусу устройства. Для этого
выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.4 Установка в кухонную стенку
Fig. 8
A [мм] B [мм]
C [см
2
]
D [мм] E [мм]
623
x
65 мин. 300 мин. 50 мин. 45
x
В устройствах, в комплект поставки которых входят
пристенные распорки, величина увеличивается на 35 мм
(см. 4.2 Установка устройства) .
Устройство может быть окружено кухонными шкафами.
Чтобы уравнять устройство
Fig. 8 (2)
по высоте с кухонной
стенкой, можно установить над устройством дополни-
тельный шкафчик
Fig. 8 (1)
.
Установить устройство можно непосредственно рядом с
кухонным шкафом
Fig. 8 (3)
. Чтобы можно было полностью
открыть двери, устройство должно выступать на глубину
Fig. 8 (B)
относительно передней стенки кухонного шкафа.
В зависимости от глубины кухонных шкафов и использо-
вания пристенных распорок устройство может выступать и
больше.
ВНИМАНИЕ
Опасность повреждения из-за перегрева в результате
недостаточной вентиляции!
Если вентиляция слабая, то компрессор может быть
повреждён.
u
Следите за обеспечением достаточной вентиляции.
u
Соблюдайте требования к вентиляции.
Требования к вентиляции:
-
На задней стенке дополнительного шкафчика должен
быть вентиляционный канал с глубиной
Fig. 8 (D)
по
всей ширине этого шкафа.
-
Нужно соблюдать вентиляционное отверстие
Fig. 8 (C)
под нижней панелью.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Ввод в работу
8 * Наличие в зависимости от модели и комплектации
