JET AIR POLA P 60 INX [2/6] J78 j78
![JET AIR POLA P 60 INX [2/6] J78 j78](/views2/1995325/page2/bg2.png)
J78J78
J78J78
2
19
INSTALLAZIONE
- L’apparecchio messo in opera dovrà distare
dal piano di lavoro non meno di cm.65 nel
caso di fornelli elettrici e cm 65 nel caso di for-
nelli a gas o misti.
- Se le istruzioni di installazione del dispositivo di
cottura a gas specificano una distanza mag-
giore, bisogna tenerne conto.
Collegamento elettrico
Prima di effettuare qualsiasi collegamento assi-
curarsi che la tensione di rete corrisponda, alla
tensione riportata sull’etichetta caratteristiche si-
tuata all’interno dell’apparecchio.
Si consiglia di delegare il collegamento elettrico
ad un tecnico qualificato.
Apparecchio provvisto di spina
Allacciarlo ad una presa conforme alle norme
vigenti.
La spina, una volta inserita nella presa, deve
trovarsi in un punto facilmente accessibile.
Se si intende allacciarlo direttamente alla rete
elettrica togliere la spina ed applicare un inter-
ruttore bipolare a norme con una distanza dei
contatti in apertura non inferiore a 3 mm.
Apparecchio sprovvisto di spina
Applicare una spina a norme oppure un inter-
ruttore bipolare a norme con una distanza dei
contatti in apertura non inferiore a 3 mm.
Si declina ogni responsabilità per inconvenienti
derivati dall’inosservanza delle suddetta dispo-
sizione.
L’APPARECCHIO IN CL 1 DEVE ESSERE
COLLEGATO AD UN IMPIANTO DI TERRA
L’allacciamento deve essere eseguito come segue:
MARRONE = L ( linea)
BLU = N (neutro)
GIALLO/VERDE= (terra)
L’APPARECCHIO IN CL 2 NON DEVE ESSERE
COLLEGATO AD UN IMPIANTO DI TERRA
Per gli apparecchi in classe 2°, recanti sulla eti-
chetta caratteristiche il simbolo del doppio qua-
drato, l’allacciamento deve essere eseguito
come segue:
MARRONE = L ( linea)
BLU = N (neutro)
UTILIZZAZIONE
La cappa è realizzata per essere utilizzata in
versione aspirante ad evacuazione esterna
o filtrante a ricircolo interno.
ISTRUZIONI PER IL MONTAGGIO FIG.6
- Posizionare la dima centralmente ed ese-
guire le relative forature.
- Inserire i tasselli al muro.
- Inserire 2 viti nei fori intermedi senza avvita-
re completamente.
- Appendere la cappa sulle 2 viti attraverso
le asole sagomate presenti nella parte po-
steriore e stringere.
- Bloccarla definitivamente con viti e rondelle.
- Viti e tasselli sono forniti a corredo.
VERSIONE ASPIRANTE
Per poter utilizzare questa funzione munirsi
di un tubo flessibile Ø 120 mm. da collegare
al raccordo "F" Fig.3 che andrà successiva-
mente fissato al soffitto.
VERSIONE FILTRANTE
Quando non si ha la possibilità di evacuare
l'aria all'esterno, si utilizza un filtro a carboni
attivi.
L'aria viene depurata dal filtro e rimessa nel-
l'ambiente. Le operazioni da eseguire sono:
- Fissare alla staffa "E" il raccordo filtrante
"D" Fig.2 (con viti 2,9x9,5 a corredo)
- Inserire l'anello "A" sul raccordo filtrante "D"
Fig.2
- Inserire una tubazione flessibile dall''anello
"A" al raccordo "F" Fig.3 e fissarla con delle
fascette.
- Togliere la griglia "G"
- Infilare i 2 filtri al carbone "C" lateralmente
come in fig. 5 e bloccarli girando la mano-
pola centrale in senso orario.
-Per convertire la cappa da "Aspirante"
a "Filtrante" richiedere al venditore o alla
ditta costruttrice il corredo di montag-
gio.
MONTAGGIO CAMINO
- Eseguire 2 fori Ø 8 mm. a 4 cm. dal soffitto
sulla perpendicolare del foro d'uscita della
cappa.
4
I
17
МОНТАЖ ДЫМОХОДА
- Просверлить два отверстия ∅ 8 мм на
расстоянии 4 см от потолка на
перпендикуляре выходного отверстия
вытяжного колпака.
- Закрепить скобу “E” к стене с помощью
двух винтов и пробок ∅ 8 мм,
поставляемых в комплекте (Рис. 2).
- Дать возможность дымоходам
переместиться один по другому, следя за
тем, чтобы дымоход с отверстиями
перемещался внутри другого.
- Закрепить дымоход с отверстиями в верхней
части к скобе с помощью поставляемых в
комплекте винтов 2,9 х 9,5, прислонить второй
дымоход к верхней части вытяжного колпака
и закрепить его с помощью поставляемых в
комплекте винтов 2,9 х 9,5 (Рис. 1).
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для выполнения любых видов технического
обслуживания необходимо отключить
вытяжной колпак от электрической сети.
Хорошее функционирование вытяжного
колпака обеспечивается регулярным и
правильным проведением техобслуживания,
в частности, алюминиевых решеток “G” и
фильтра с активированным углем “C”.
Решетки препятствуют проникновению
жирных и твердых частиц, которые
образуются в воздухе. Поэтому в
зависимости от частоты их использования
и от типа плиты они могут засоряться.
Алюминиевые решетки необходимо мыть
вручную или в посудомоечной машине один
раз в месяц. Прежде чем снова установить
решетки, их необходимо вытереть насухо.
Угольный фильтр
Фильтр с ак тивированным углем, к оторым
оборудован “Фильтрующий” вытяжной колпак,
служит для рассеивания запахов, которые
образуются во время варки, и для очистки
воздуха. При длительном его использовании
в зависимости от частоты проведения
чистки алюминиевых решеток и от типа
плиты этот фильтр может засоряться. В
любом случае, фильтр необхо димо заменять,
по меньшей мере, один раз в четыре месяца.
Для чистки вентилятора и других
поверхностей вытяжного колпака
пользуйтесь тряпкой, смоченной
денатурированным спиртом или жидким
моющим средством. Не пользуйтесь
абразивными порошками.
ЗАМЕНА ГАЛОГЕННЫХ ЛАМП
- Отключить вытяжной колпак от
электрической сети.
- Открыть плафон.
- Заменить дефектные лампы только
галогенными лампами макс 20 Вт .
- Снова установить хромированные
зажимные кольца.
ЗАМЕНА ЛАМП НАКАЛИВАНИЯ
Макс. 40 Вт (Е14)
- Отключить вытяжной колпак от
электрической сети.
- Удалить решетку.
- Заменить дефектную лампу только лампой
с одинаковой мощностью.
ВНИМАНИЕ
Всасываемый воздух ни в коем случае не
должен выбрасываться через трубопровод,
используемый для выброса дыма из
оборудования, которое не питается
электроэнергией.
Выброс воздуха должен производиться в
соответствии с действующими нормами.
В случае, если вытяжной колпак и оборудование,
которое не питается электроэнергией,
используются одновременно, то помещение, в
котором они расположены, должно быть
оборудовано соответствующей
вентиляционной системой.
- Не проверяйте фильтры во время работы
вытяжного колпака.
- Не засоряйте выпускные отверстия для
воздуха.
- Не дотрагивайтесь до ламп или лампо-
держателей после длительного
функционирования вытяжного колпака.
- Категорически запрещается готовить
блюда на открытом пламени под вытяжным
колпаком.
- Открытое пламя может серьезно
повредить фильтры, а также может стать
причиной возникновения пожаров.
- Будьте предельно внимательны при жарке,
так как перегретое масло легко загорается.
- Перед выполнением любого вида операций
по уходу отключайте вытяжной колпак от
электрической сети.
- Производитель снимает с себя всякую
ответственность за ущерб, который
может быть вызван по причине
несоблюдения вышеуказанных
инструкций.
RUS

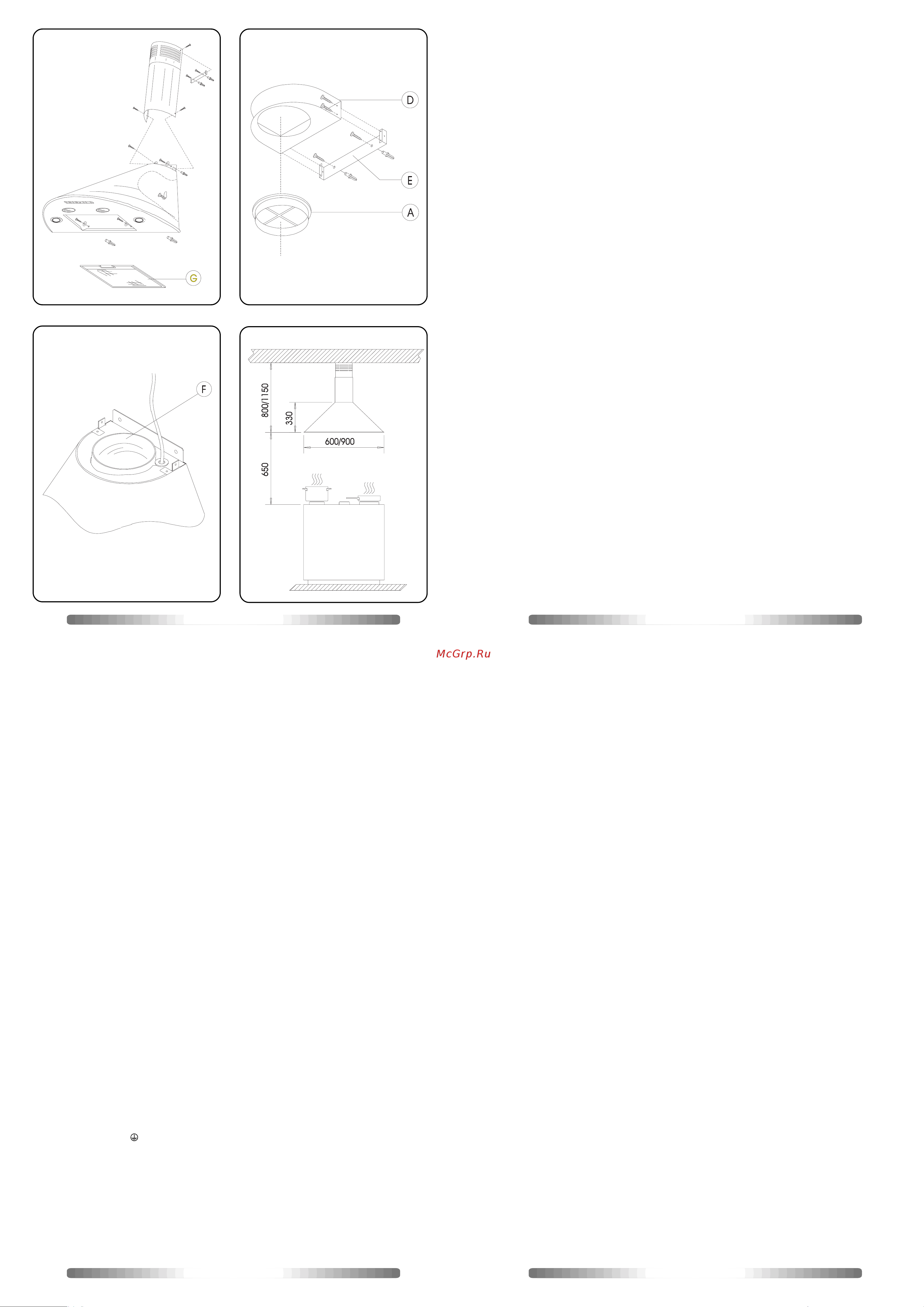

FIG.1
FIG.2
FIG.3
FIG.4
