Энкор Корвет-81 10281 [3/8] Схема сборки фрезерного стола корвет 81
![Энкор Корвет-81 10281 [3/8] Схема сборки фрезерного стола корвет 81](/views2/1009979/page3/bg3.png)
12

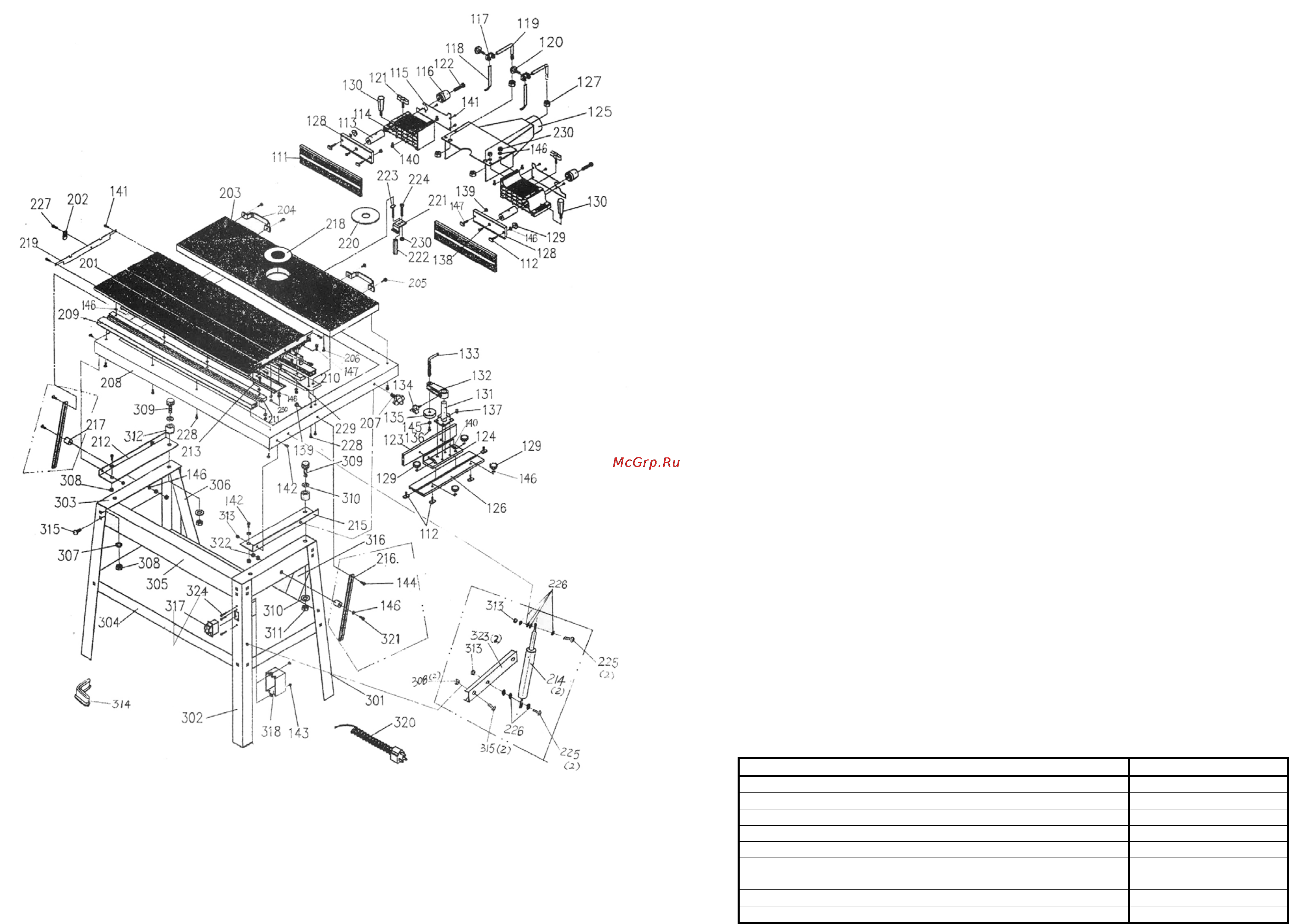

Схема сборки фрезерного стола "КОРВЕТ 81"
1
Уважаемый покупатель!
Вы приобрели стол фрезерный, применяемый с различными фрезерами для работ по дереву, изготовленный в КНР
компанией ИНСТРИМПЕКС под контролем российских специалистов и по заказу
ООО «ЭНКОР-ИНСТРУМЕНТ-ВОРОНЕЖ». Перед вводом в эксплуатацию стола фрезерного внимательно и до
конца прочитайте настоящее руководство по эксплуатации
и сохраните его на весь срок использования стола
фрезерного.
СОДЕРЖАНИЕ
1. ОБЩИЕ УКАЗАНИЯ
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
3. КОМПЛЕКТНОСТЬ
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1. Общие указания по обеспечению безопасности при работе со станком (столом, оборудованным ручной фрезерной
машиной).
4.2. Дополнительные указания по обеспечению безопасности при работе с фрезерным деревообрабатывающим станком
(столом,
оборудованным ручной фрезерной машиной).
5. РАСПАКОВКА
6. СБОРКА
6.1. Сборка основания
6. 2. Крепление рабочего стола к основанию
6.3. Монтаж фрезерного стола
7. УСТРОЙСВО ФРЕЗЕРНОГО СТОЛА
8. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
8.1. Подготовка к работе
8.2. Фрезерование
9. ФРЕЗЫ ДЛЯ РУЧНЫХ ФРЕЗЕРНЫХ МАШИН
10.ОПОРА РОЛИКОВАЯ
11. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
13. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации фрезерного стола модели
"КОРВЕТ 81 "
1. ОБЩИЕ УКАЗАНИЯ
1.1. Стол фрезерный "КОРВЕТ 81 " (далее стол) является приспособлением для фрезерной обработки деревянных заготовок:
поперечного строгания, вырезки криволинейных поверхностей, выборки фальцев, пазов, гребней, калевок, шпунтов, шлицев и
вырезки неправильных форм, с использованием ручной электрической фрезерной машины предназначенной для обработки
древесины, ДСП, МДФ и т.п.
Параметры фрезерования и набор режущего инструмента
обеспечивают технические характеристики используемой Вами
фрезерной машины.
1.2. Стол может эксплуатироваться в следующих условиях:
- температура окружающей среды от 1 до 35 °С;
- относительная влажность воздуха до 80 % при температуре 25 °С.
1.3. Приобретая стол, проверьте его работоспособность, комплектность, наличие гарантийных талонов в руководстве по
эксплуатации, дающих право на бесплатное устранение заводских дефектов в период
гарантийного срока, при наличии на них
даты продажи, штампа магазина и разборчивой подписи или штампа продавца.
1.4. После продажи стола претензии по некомплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры фрезерного стола приведены в табл. 1:
Таблица 1
Наименование параметра Значение параметра
2. Размеры рабочего стола, мм 780х250
3. Высота стола, мм 850
4. Размеры подвижного стола, мм 784х310
5. Наклон стола (для монтажа), град. 45
6. Размеры направляющей планки (с обоих сторон), мм 270х50
7. Диаметр вкладыша стола, мм
100х60
100х29
Патрубок пылесборника, мм 60
8. Масса, кг 56
