8
7. УСТРОЙСВО ФРЕЗЕРНОГО СТОЛА

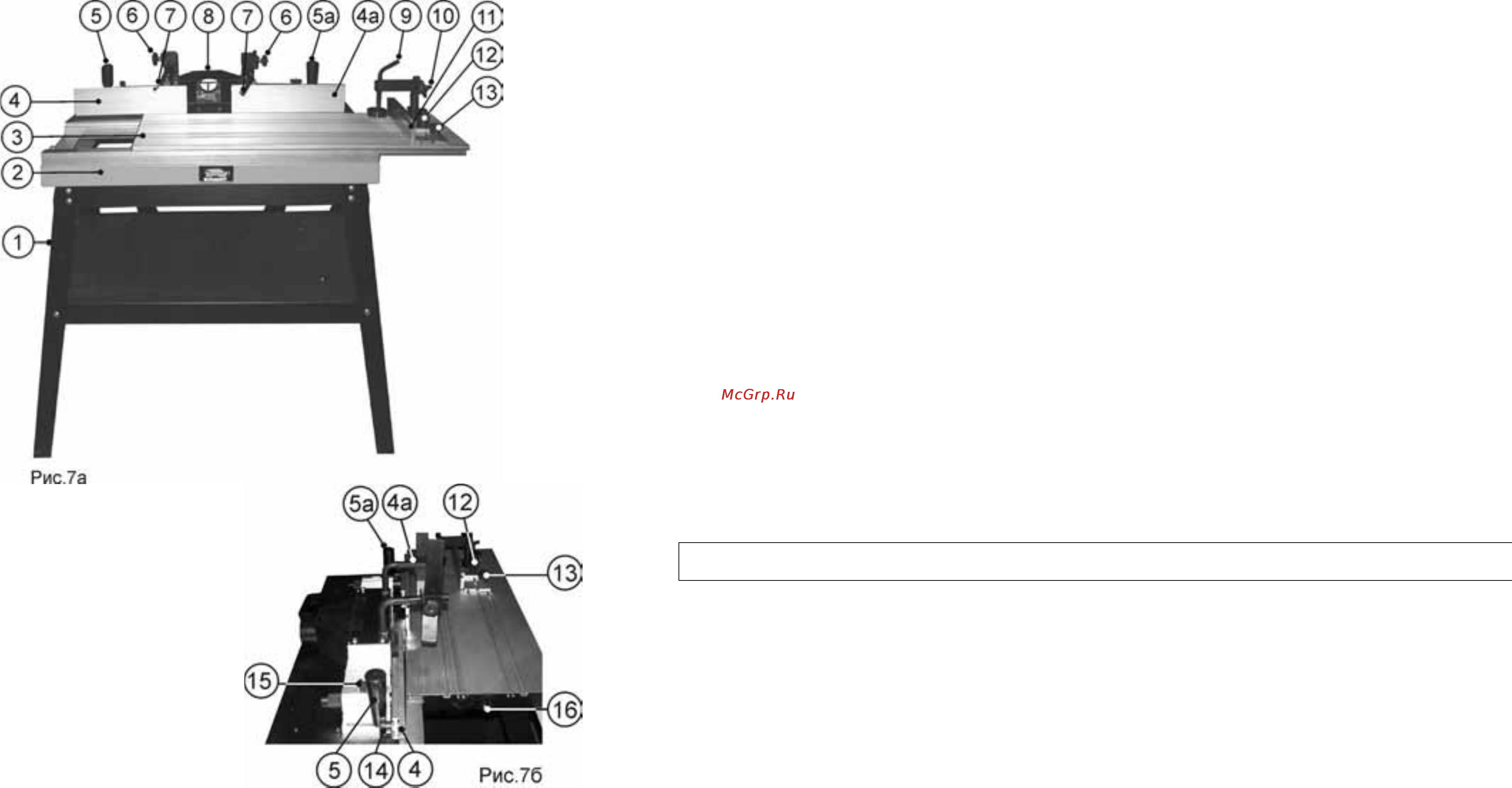

7.1. Стол состоит из следующих сборочных единиц и деталей (Рис.7)
1. Основание
2. Рабочий стол
3. Подвижный стол
4. Направляющая планка
5. Фиксирующая ручка (поперечного перемещения
блока направляющих планок)
6. Винт фиксации (положение прижимной планки)
7. Прижимная планка
8. Патрубок пылесборника
9. Струбцина
10. Фиксирующая ручка (положения струбцины)
11. Толкатель
12. Фиксирующая ручка (положения планки
толкателя)
13. Фиксирующая ручка (положения
толкателя)
14. Фиксирующая ручка (продольного перемещения
направляющей планки)
15. Фиксирующая ручка (поперечного перемещения
направляющей планки)
8. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
8.1. Подготовка к работе Рис.7а,7б.
8.1.1. Выкрутить два фиксирующих винта рабочего стола (2). Поднять рабочий стол и используя установленные ранее
крепления см. п.6.1.2. надёжно закрепить Вашу ручную фрезерную машину. Опустить и зафиксировать двумя
винтами рабочий стол (2).
8.1.2. Перед включением убедиться в том, что Ваш фрезерный стол подсоединён к устройству отсоса опилок
см.
п.11. Шланг пылесоса подсоединяется непосредственно к патрубку (8) фрезерного стола Рис.7а.
5
4.2. Дополнительные указания по обеспечению безопасности при работе с фрезерным деревообрабатывающим станком
(столом, оборудованным ручной фрезерной машиной).
4.2.1. Никогда не выполняйте фрезерную операцию, если не установлены: защитные кожухи или крышки вращающихся узлов
и элементов, и элементов
электропроводки, предусмотренные конструкцией.
4.2.2. Не включайте станок с не зажатым режущим инструментом. Обеспечивайте необходимое крепление и положение
режущего инструмента.
4.2.3. Используйте только заточенный режущий инструмент соответствующий предполагаемой операции.
4.2.4. Не включайте и не выключайте станок при не отведённой заготовке от режущего инструмента.
4.2.5. Не пытайтесь остановить двигатель, систему передачи вращения или фрезу
руками или какими-то
либо предметами.
4.1.6. Никогда не вставляйте пальцы в отверстие выхода опилок.
4.2.7. Обеспечивайте надёжное прижатие и положение на рабочем столе обрабатываемой заготовки.
4.2.8. Не форсируйте режим работы, рекомендованный для данной операции.
4.2.9. Фрезеруйте только качественную древесину. На заготовке не должно быть слабых или очень крепких сучков, гвоздей,
винтов, камней
или иных инородных предметов, которые могут привести к поломке режущего инструмента. Вылет обломков
фрезы или вышеуказанных предметов, что может нанести травму.
4.2.10. Прижимные и направляющие устройства должны быть установлены в соответствии с рабочим заданием.
4.2.11. При работе с узкими и короткими заготовками необходимо пользоваться специальными захватами и прижимами.
4.2.12. При фрезеровании по
линейке заготовку необходимо прижимать к столу и линейке прижимными устройствами. В
остальных случаях при ручной подаче заготовок нужно подавать на режущий инструмент при помощи колодок, толкателей или
шаблонов.
4.2.13. Длинные заготовки должны обрабатываться только с использованием дополнительных роликовых опор.
4.2.14. Категорически запрещается при криволинейном фрезеровании подавать заготовку против слоя, так как
в этом случае
возможен выброс заготовки.
4.2.15. Производить измерения обрабатываемой заготовки, если она находится на столе станка, при помощи мерительных
приборов и инструментов только после полной остановки вращающихся элементов станка.
4.2.16. Ограничьте себя от попадания стружки.
4.2.17. Не допускать скопление стружки на столе станка.
4.2.18. Стружку убирать при помощи крючка и щётки при
выключенном станке.
4.2.19. Останавливайте станок, проверяйте состояние крепления и положение всех сопрягаемых деталей, узлов и механизмов
станка после 50 часов наработки.
4.2.20. При Т.О. не допускайте попадания смазочных материалов на кнопки и рычаги управления.
4.2.21.К работе со станком допускать рабочих, подготовленных и имеющих опыт работы на фрезерных деревообрабатывающих
станках, не
моложе 16 лет.
ПРЕДУПРЕЖДЕНИЕ: Фрезерный стол предназначен для использования только в сухом помещении. Не допускать
установки стола во влажных помещениях.
5. РАСПАКОВКА
5.1. Открыть коробку, извлечь все комплектующие детали и фрезерный стол.
5.2. Проверить комплектность фрезерного стола согласно пункту 3.
ВНИМАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и работы, снять
покрытие. Защитное покрытие легко удаляется уайт-спиритом, с помощью мягкой салфетки.
Растворители могут повредить поверхность. Для очистки окрашенных, пластмассовых и резиновых
деталей используйте мыло
и воду. Тщательно протрите все детали чистой сухой салфеткой, и слегка смазать жидким маслом все обработанные
поверхности.
