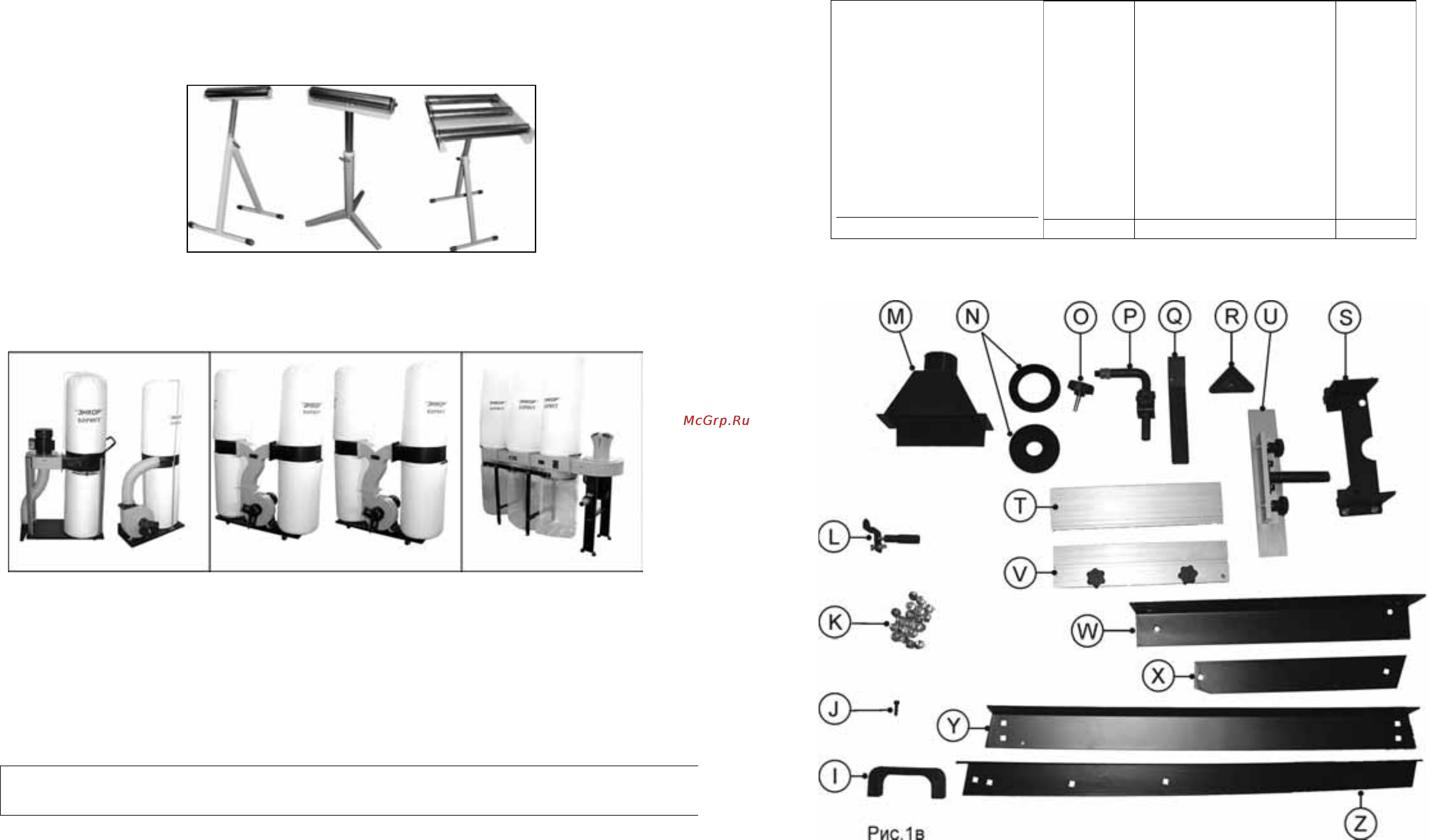

![Энкор Корвет-81 10281 [5/8] Опора роликовая](/views2/1009979/page5/bg5.png)
10
10.ОПОРА РОЛИКОВАЯ
Для создания удобств при работе со станком, рекомендуем приобрести опору роликовую (Рис.8), которая облегчит
работу с заготовками большой длины, как при подаче заготовки на обработку, так и передаче готового изделия после
обработки.
Рис. 8
Код для заказа 29941 Код для заказа 29940 Код для заказа 29942
11. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе, рекомендуем использовать пылесосы «КОРВЕТ» различных
модификаций (Рис.9, 10, 11), которые обеспечат надлежащие условия работы и сохранят Ваше здоровье.
Рис .9 Рис. 10 Рис. 11
«КОРВЕТ 61» «КОРВЕТ 65» «КОРВЕТ 67»
750 Вт, 220 В, 50 Гц 2200 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 14,2 м
3
/мин Расход воздуха 62.3 м
3
/мин Расход воздуха 76м
3
/мин
Код для заказа 10261 Код для заказа 10265 Код для заказа 10267
«КОРВЕТ 64» «КОРВЕТ 66»
1500 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц
Расход воздуха 42,6 м
3
/мин Расход воздуха 70,82 м
3
/мин
Код для заказа 10264 Код для заказа 10266
12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предупреждение: для собственной безопасности необходимо выключить ручную фрезерную машину и
отсоединить вилку фрезерной машины из электрической розетки питания перед выполнением обслуживания
фрезерного стола.
12.1. Обслуживание
12.1.1. Содержите фрезерный стол и рабочее место в чистоте. Не допускайте накапливание пыли, стружки и
посторонних предметов на фрезерном столе. Освобождайте все трущиеся узлы, и детали от пыли, стружки и
посторонних предметов. Периодически очищайте стол сжатым воздухом.
12.1.2. Заменяйте изношенные детали по мере необходимости.
12.1.4. Стол всегда необходимо проверять перед работой
. Все неисправности должны быть устранены, и выполнены
регулировки. Проверить плавность работы всех деталей.
12.1.7. После окончания работы удалить стружку со стола и тщательно очистить все поверхности. Рабочие
поверхности должны быть сухими, слегка смазаны маслом.
12.1.8. Останавливайте фрезерный стол, проверяйте состояние крепления и положения всех сопрягаемых деталей,
узлов и механизмов стола после
50 часов наработки.
3
3.1. В комплект поставки входит:
A. Рабочий стол
B. Поддон
C. Струбцина
D. Амортизатор
E. Планка длинная
F. Опора
G. Ручка
H. Шайба
I. Ручка
J. Болт
K. Крепёж
L. Прижим
M. Патрубок пылесборника
N. Вкладыш стола
1 шт.
1 шт.
1 шт.
2 шт.
2 шт.
2 шт.
2 шт.
2 шт.
2 шт.
4 шт.
1 компл.
4 шт.
1 шт.
2 шт.
O. Винт фиксации
P. Стойка
Q. Планка
R. Опора резиновая
S. Кронштейн
T. Направляющая планка
U. Толкатель
V. Планка толкателя
W. Полка
X. Планка короткая
Y. Уголок длинный
Z. Стойка
Руководство по эксплуатации
Упаковка
2 шт.
2 шт.
2 шт.
4 шт.
1 шт.
2 шт.
1 шт.
1 шт.
2 шт.
2 шт.
1 шт.
4 шт.
1 шт.
1 шт.
Код для заказа 10281
Содержание
- Детали сборки фрезерного стола корвет 81 позиция по схеме сборки 2
- Общие указания 3
- Схема сборки фрезерного стола корвет 81 3
- Гарантийные обязательства 4
- Комплектность рис 1а 1б 1в 4
- Подпись продавца штамп магазина 4
- Опора роликовая 5
- Пылесосы для сбора стружки и древесной пыли 5
- Техническое обслуживание 5
- Арт 10626 арт 10627 арт 10628 6
- Указания по технике безопасности 6
- Фрезы для ручных фрезерных машин 6
- Инструкции по эксплуатации 7
- Распаковка 7
- Устройсво фрезерного стола 7
- Сборка 8
