6
6. СБОРКА
ВНИМАНИЕ!
НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ СТОЛ ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И ВСЕХ
ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ

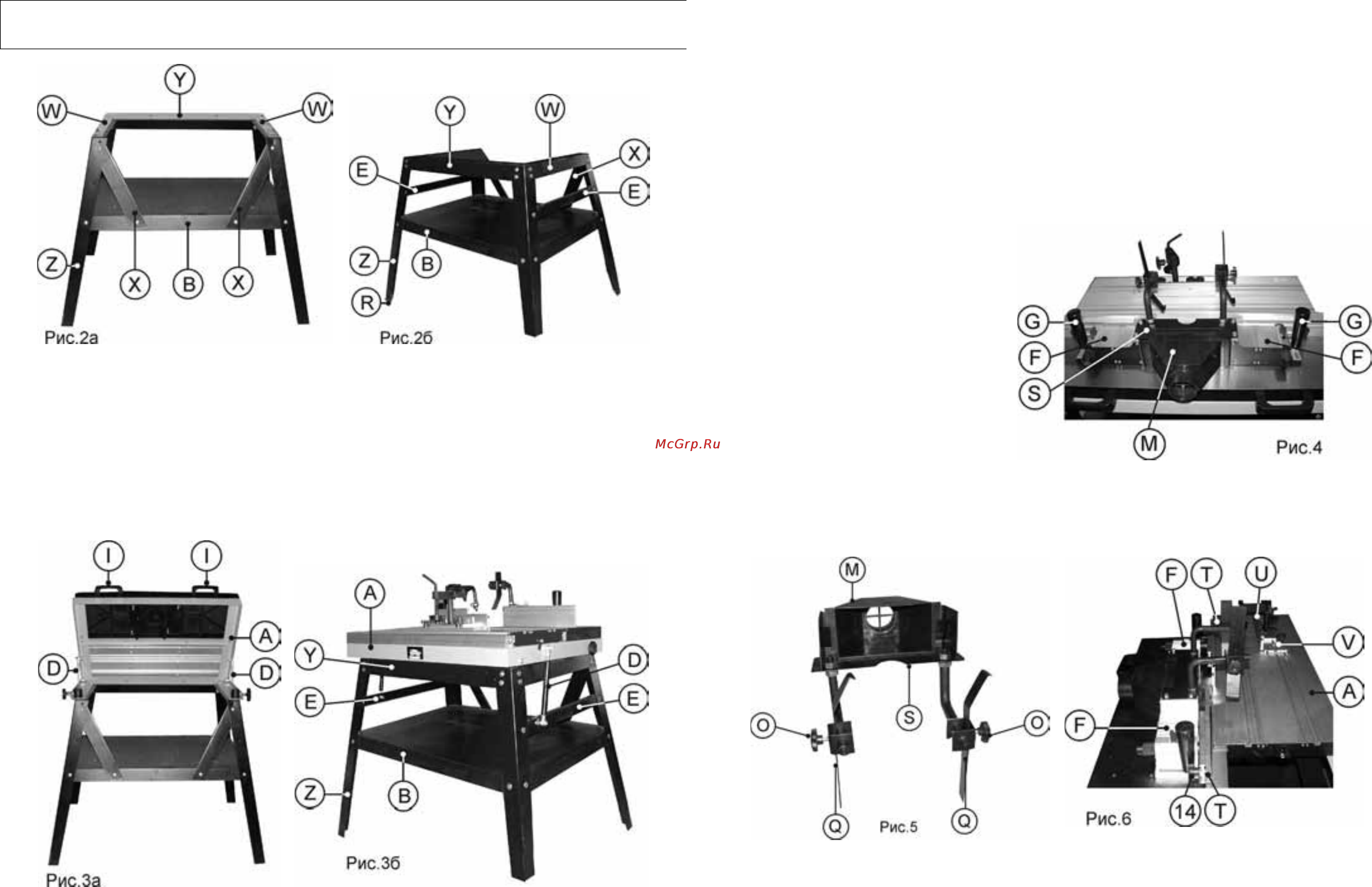

6.1. Сборка основания (Рис.2а,2б)
6.1.1. Используя крепёж (К), собрать основание фрезерного стола, как показано на Рис.2а,2б.
- Для закрепления поддона (B) использовать восемь гаек и восемь болтов с квадратными подголовками (К) между
четырьмя стойками (Z).
- Для закрепления длинного уголка (Y) и двух полок (W) использовать двенадцать гаек и двенадцать болтов
с
квадратными подголовками (К) между четырьмя стойками (Z).
- Совместить отверстия коротких планок (X) с отверстиями поддона (B) и двумя стойками (Z), закрепить, используя
четыре гайки и четыре болта с квадратными подголовками (К).
- Совместить отверстия длинных планок (E) cо стойками (Z), закрепить, используя четыре гайки и четыре болта с
квадратными подголовками (К).
6.1.2. Закрепить все гайки и
установить на стойки основания (Z) резиновые опоры (R).
6. 2. Крепление рабочего стола к основанию (Рис.3а, 3б)
6.2.1. Установить рабочий стол (А) на собранное основание (1), так чтобы отверстия для крепления совпали.
7
6.2.2. Закрепить рабочий стол (А) на основании (1).
6.2.3. Совместить отверстия рабочего стола (А) амортизатора (D) и планки (E) с обеих боковин рабочего стола (А) и закрепить
амортизаторы (D) таким образом, чтобы проушины амортизатора (D) имели возможность вращаться вокруг оси крепления.
В связи с тем, что усилие сжатия и растяжения амортизаторов (D) значительное при монтаже амортизаторов (D) возможно
появится необходимость демонтировать крепление планок (Е) со стороны планок (Х). Закрепить амортизаторы (D). Используя
планки (Е), как рычаги для сжатия амортизаторов (D) до длин дающих возможность крепления планок (Е), закрепить планки
(Е).
6.3. Монтаж фрезерного стола
6.3.1. Используя четыре болта (J) на заднем торце рабочего стола (А) закрепить две ручки (I) Рис.3а.
6.3.2. Для
крепления ручной фрезерной машины необходимо за ручки (I) поднять рабочий стол (А) на угол до 45
0
, установить
четыре крепления (L) Рис 3а.
6.3.3. На рабочем столе (А) установить и
закрепить, используя две ручки (G) и шайбы
(H), две опоры (F) Рис.4.
6.3.4. На кронштейне (S) закрепить две
стойки (P) Рис.5.
6.3.5. На стойке (P) используя винты
фиксации (О) установить планки (Q) Рис.5.
6.3.6. Патрубок пылесборника (М) вставить
в пружинный захват кронштейна (S) Рис.5.
6.3.7. Собранный узел
Рис.5 установить на
две опоры (F) и закрепить, как показано на
Рис.4.
6.3.8. На планках опор (F) установить и при
помощи фиксирующей ручки (14) закрепить
направляющие планки (Т) Рис.6.
6.3.9. В паз рабочего стола (А) вставить
крепление планки толкателя (V), закрепить
на рабочем столе (А) Рис.6.
6.3.10. В паз планки толкателя (V) вставить
крепление толкателя (U), закрепить на
планке толкателя (V) Рис.6.
